单层门式刚架结构工业厂房节点详图纸CAD
该附件是
单层门式刚架结构工业厂房节点详图
，共图纸3张。
内容包含：门框底部连接节点、墙板底部与地角钢连接处理节点、墙底保温棉安装节点、檩间支撑与檩条连接节点、屋面檩条连接节点、屋面隅撑连接节点、角柱处墙面隅撑连接节点、墙面围梁支撑布置、檐口檩条连接节点、围梁与柱简支连接、墙面条窗拉索节点、门窗立档与上部墙面围梁连接节点详图、楼层与内板搭接节点、方钢制作雨蓬柱节点详图、雨蓬檩条内置节点详图、天沟搭接
节点图
、内外墙转角节点详图、外天沟处外包节点详图......
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

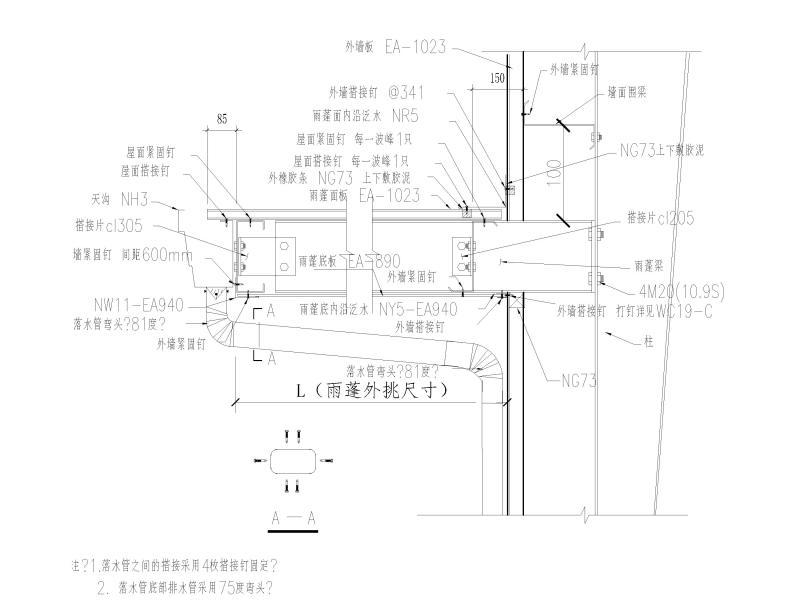

雨蓬檩条内置节点详图

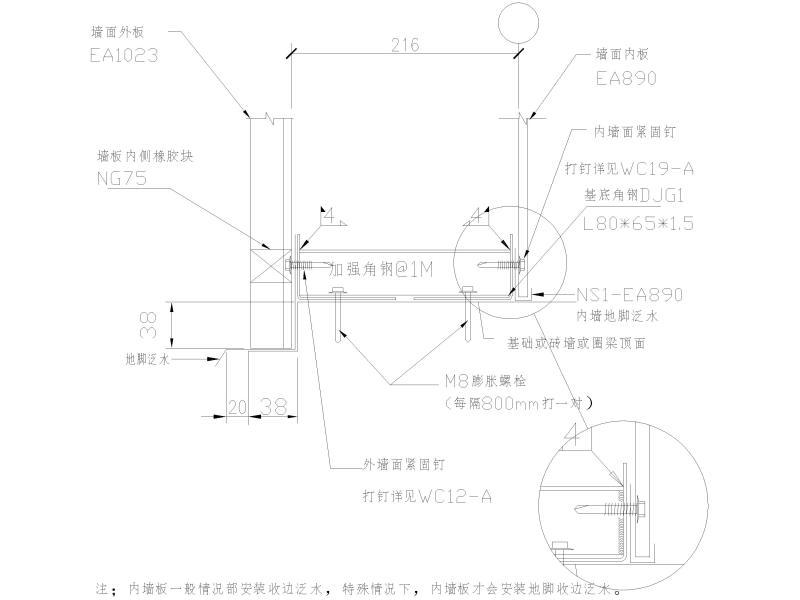

墙板底部与地角钢连接处理节点

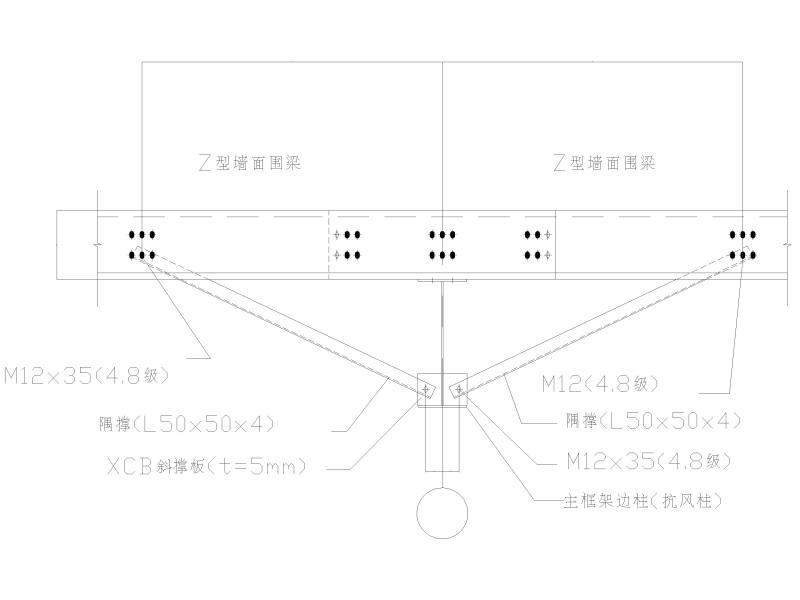

墙面隅撑连接节点

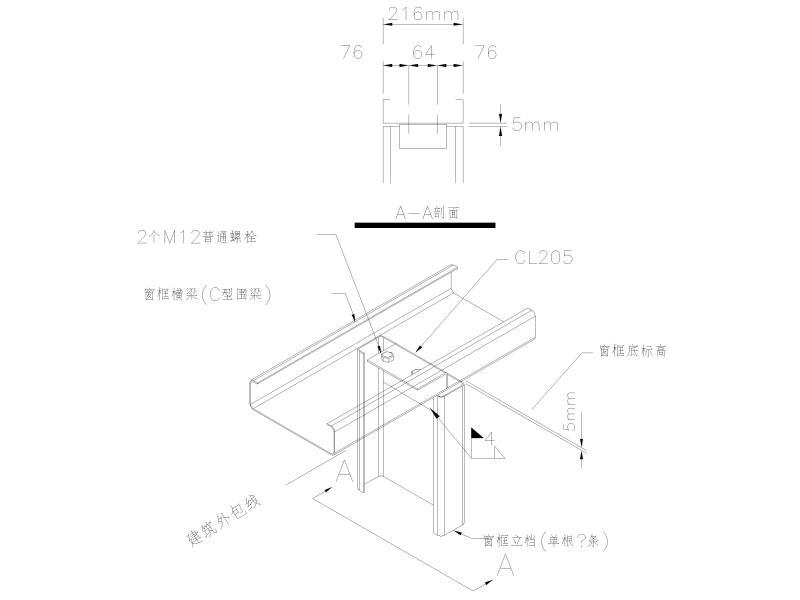

门窗立档与上部墙面围梁连接节点详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
单层工业厂房结构 - 1 -
单层工业厂房结构 - 2 -
单层工业厂房结构 - 3 -
单层工业厂房结构 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-13
- 评论次数：0
- 浏览次数：0
- 文件大小：2.05 MB
- 收藏次数：0
-
文件名称：
附件-996068909506865876.zip
