187个车位地下停车库结构CAD施工大样图（建筑大样图）(dwg)(甲级筏形基础)

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：6度抗震
• 地下室功能：车库
• 参考图纸：17张
• 设计年代：近代

附件详情

该项目是地下车库项目，建筑面积：6084.49平方米，建筑层数：地下1层，机动车库停车数为187辆.采用框架结构体系，抗震设防烈度：6度，基础采用筏板基础，基础设计等级为甲级。
结构专业该资料包含：结构设计总说明，基础设计说明，基础底板结构平面图，墙、柱平面布置图，地下室顶X、Y向梁平法配筋图，地下室顶板结构 平面布置图 ，坡道及节点详图，楼梯图等共计10张图。
建筑专业该资料包含：建筑总说明，平面图，剖面图，节点大样图，楼梯出地面处轻钢结构顶棚及维护结构做法大样，共计7张图。
分享投稿时间：近几年10月。

基础顶~-1.200标高墙、柱平面布置图

地下室顶X向梁平法配筋图

节点大样图

负一层平面图

坡道及节点详图

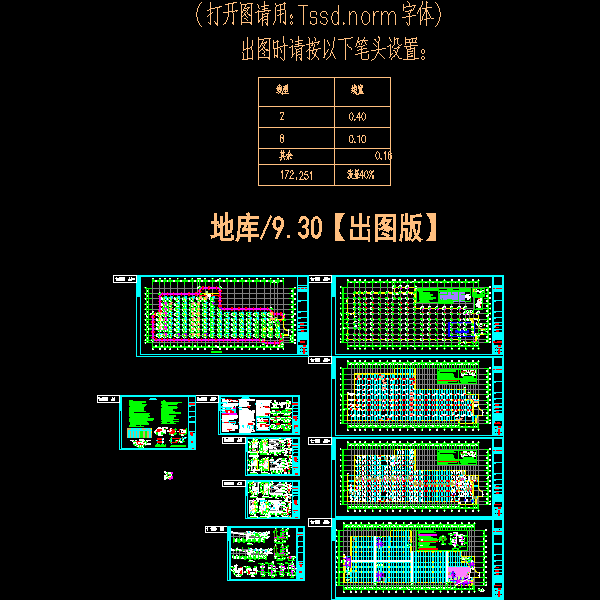

地库结构图【出图版】9.30.dwg

车库施工图2015.10.01打印版_t6.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
