6084平米187个车位地下停车库结构施工CAD大样图

  • 建筑类别:交通建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 地下室功能:车库
  • 参考图纸:17张
  • 设计年代:近代

附件详情

该项目是地下车库项目,建筑设计面积:6084.49平方米,建筑层数:地下1层,机动车库停车数为187辆.采用框架结构体系,抗震设防烈度:6度,基础采用筏板基础,基础设计等级为甲级。

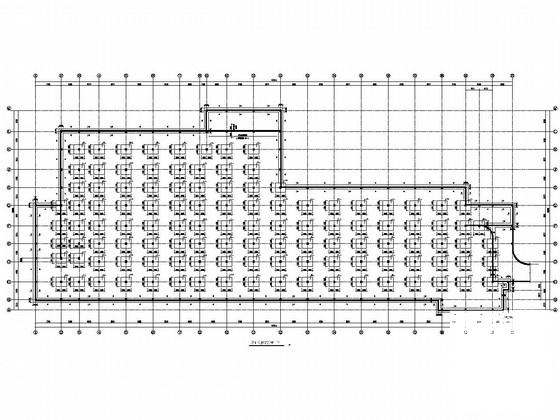

结构专业该资料包含:结构设计总说明,基础设计说明,基础底板结构平面图,墙、柱平面布置图,地下室顶X、Y向梁平法配筋图,地下室顶板结构 平面布置图 ,坡道及节点详图,楼梯图等共计10张图。
建筑专业该资料包含:建筑总说明,平面图,剖面图,节点大样图,楼梯出地面处轻钢结构顶棚及维护结构做法大样,共计7张图。
分享投稿时间:近几年10月。

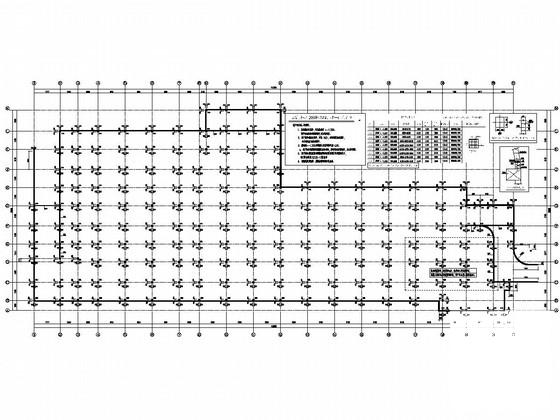

基础顶~-1.200标高墙、柱平面布置图

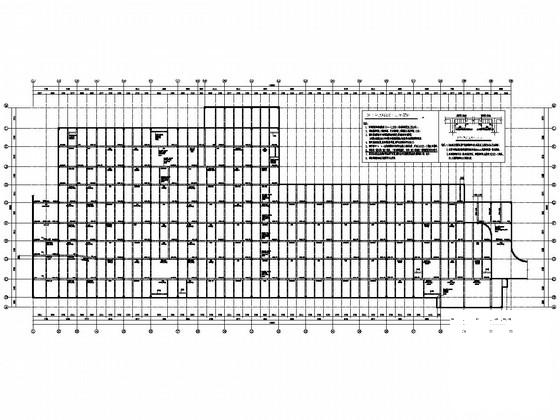

地下室顶X向梁平法配筋图

节点大样图

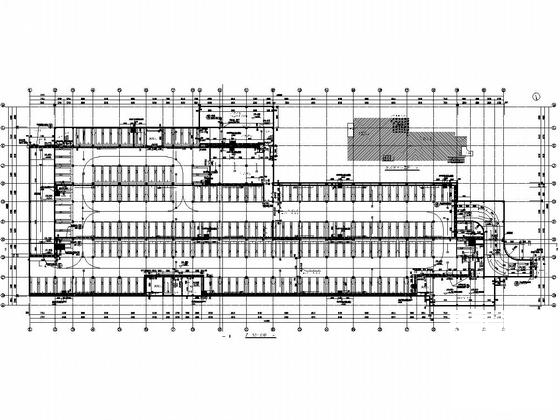

负一层平面图

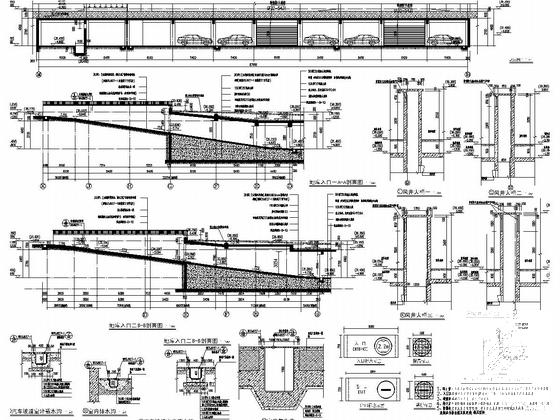

坡道及节点详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地下停车库 - 1
    地下停车库 - 1
  • 地下停车库 - 2
    地下停车库 - 2
  • 地下停车库 - 3
    地下停车库 - 3
  • 地下停车库 - 4
    地下停车库 - 4
  • 地下停车库 - 5
    地下停车库 - 5
  • 地下停车库 - 6
    地下停车库 - 6
以上是部分截图,请下载附件后查看完整高清内容
