[CAD图]万华三期制冷机房_化水站_燃料配送系统暖通(dwg)

[复制链接]

0

主题

0

帖子

365

积分

超级版主

Rank: 8Rank: 8

积分
365
发表于 2020-5-26 20:34:23 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 设计内容:空调,通风
  • 项目地址:浙江
该附件包含: 万华三期制冷机房_化水站_燃料配送系统暖通施工图
制冷机房暖通施工图 为例:
空调设计:
1 厂区主要建筑空调冷源由主厂房制冷机房提供。主厂房内空调系统主要包括 0.00m层电气专业用房、5.00m层化水专业仪表架间和 9.00m层自控专业控制室、机柜间等。本期工程主厂房外无空调房间。由于本期控制室、机柜室等房间冬季热负荷较小,设置分体空调用于冬季供热,并作为中央空调系统的夏季供冷备用设备;仪表架间、交接班室设置电热油汀进行冬季供热。
2 中央空调系统夏季冷负荷为 570kW,选用两台蒸汽双效溴化锂吸收式冷水机组,设计供回水温度为 7/12℃。
3 双效溴化锂吸收式冷水机组所用蒸汽压力为 0.8MPa,过热度控制在 5℃±3℃。

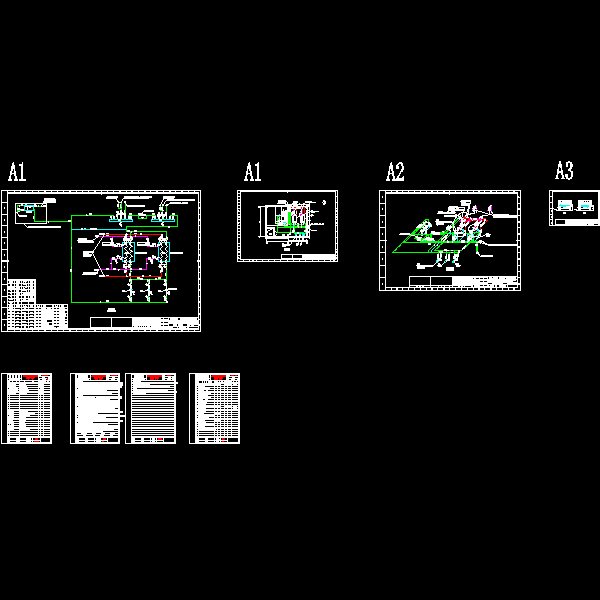

分(集)水器接管图

设备布置平面图
系统透视图
制冷机房 系统流程图

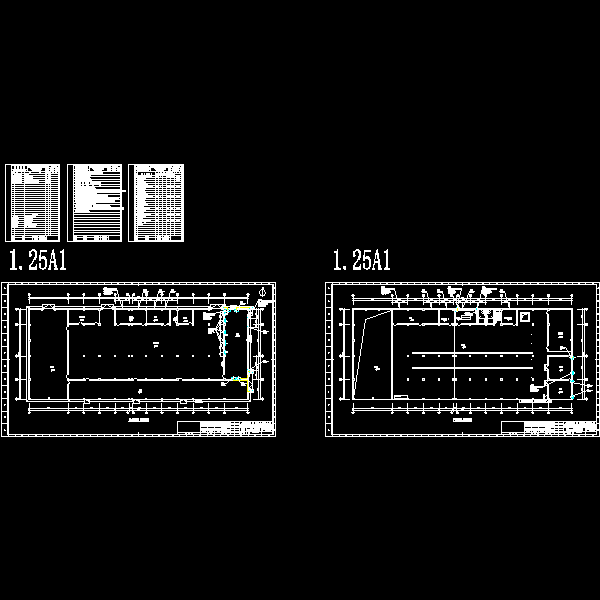

破碎楼 ±0.00m层通风、空调平面图

n0202 万华三期制冷机房暖通施工图.dwg
n0202 万华三期制冷机房暖通施工图.dwg

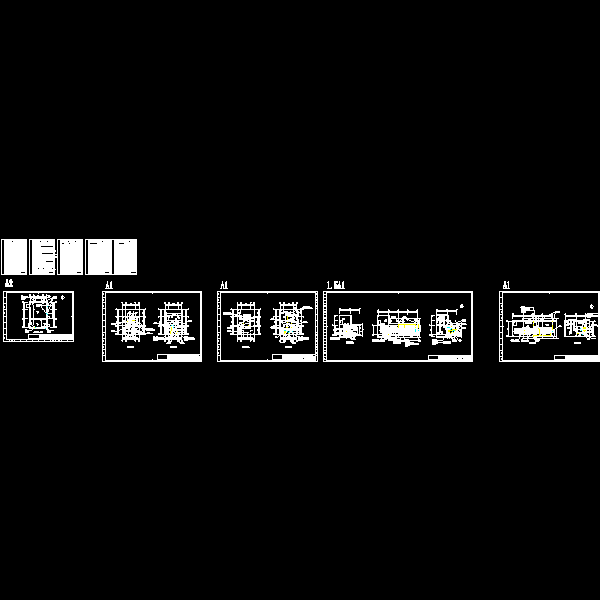

万华三期化水站暖通.dwg
万华三期化水站暖通.dwg
万华三期燃料输送系统暖通.dwg
万华三期燃料输送系统暖通.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-5-26 20:34:23上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。
