病房楼双排桩支护深基坑设计CAD图纸(锚索降水井)(dwg)(桩基础)

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该基坑位于第二医院院内，基坑南侧为七层病房楼（采用预制桩基础，桩端标高－13.8m），基坑东侧为自行车棚车棚紧靠一平房，基坑西侧为院内道路，具体位置见基坑环境平面图。基坑开挖底标高为－12.4m，局部-14.5m和-15.5m，场地自然地坪标高为－0.65m-0.95m（取平均值-0.8m）。

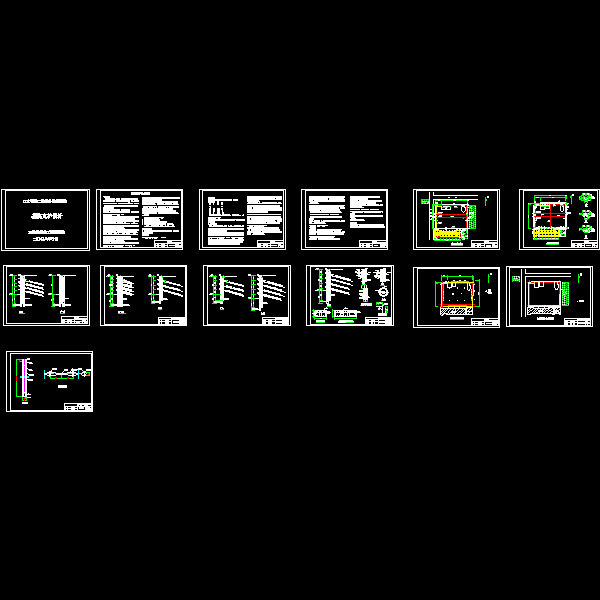

包含CAD图：
基坑设计说明（一）
基坑设计说明（二）
基坑设计说明（三）
基坑周边环境图
基坑 平面布置图
基坑支护剖面图（一）
基坑支护剖面图（二）
基坑支护剖面图（三）
基坑支护剖面图（四）
降水井平面布置图
变形观测点平面布置图
降水井详图
钢绞线支架详图
编制于2008年 共13张

基坑平面布置图

降水井平面布置图

基坑支护剖面图

降水井及支架详图

变形观测点平面布置图
