桥梁承台深基坑拉森钢板桩加支撑支护CAD施工图纸（附计算书）(水泥搅拌桩)(dwg)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 第一部分 基坑围护设计说明
• 一、 方案设计依据
• 二、 项目概要
• 三、 设计原则
• 四、 工程地质条件
• 五、 基坑围护方案
• 六、 基坑排水和防渗措施
• 七、 基坑施工 及开挖要求
• 八、 其他施工要求
• 九、 基坑监测
• 十、 应急措施
• 第二部分 围护设计图纸
• 第三部分 计算书

附件详情

该项目基坑为桥梁承台基坑，承台长10.50m，宽6.30m，工程桩为钻孔灌注桩。基坑开挖深度西侧开挖深度为7.399m，其余侧为5.899m。基坑安全等级根据规范定为二级，支护结构设计使用期限为半年。
基坑支护采用拉森钢板桩加两道内支撑支护方案。拉森钢板桩采用SPⅣ型，桩长18m，第一道支撑采用钢筋混凝土支撑，第二道支撑采用型钢支撑。坑内采用水泥搅拌桩满膛加固。
11张，附11页设计说明及计算书，编制于2015年。

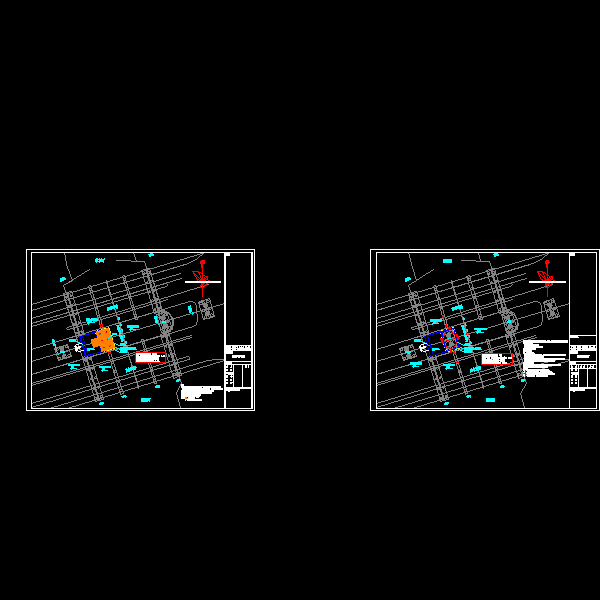

钢支撑平面布置

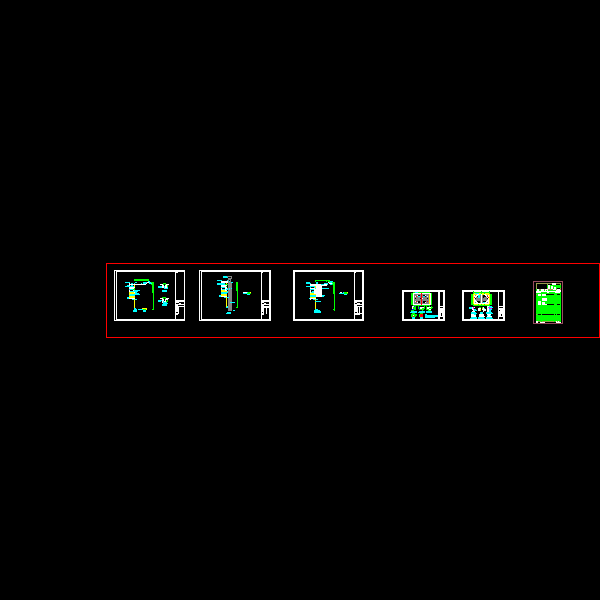

基坑支护剖面图

剖面图.dwg

基坑围护平面布置图.dwg

总平面图.dwg

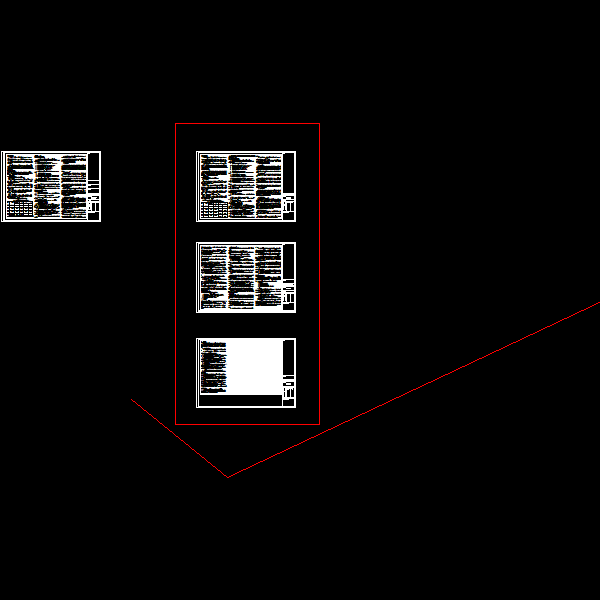

设计总说明.dwg
