深基坑排桩加内支撑结合双排桩支护CAD施工图纸(dwg)

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

拟建工程主楼27层，裙楼2层，采用框筒结构。工程桩采用钻孔灌注桩。基坑开挖计算深度为6.50m；坑内电梯井坑中坑深2.35m。
【工程基坑特点】
（1）、该项目基坑周边场地东侧为河流，东南侧为在建玉城中学，无放坡条件。
（2）、基坑围护影响范围内3层淤泥土的物理力学性质差，且土层厚；基坑底部位于淤泥层，对坑底隆起和基坑变形控制较为不利。
【基坑支护方案】
采用排桩加一道水平混凝土内支撑的支护方式。基坑西北靠近民房处阳角采用双排桩门架型支护加强。
12张，编制于2011年。

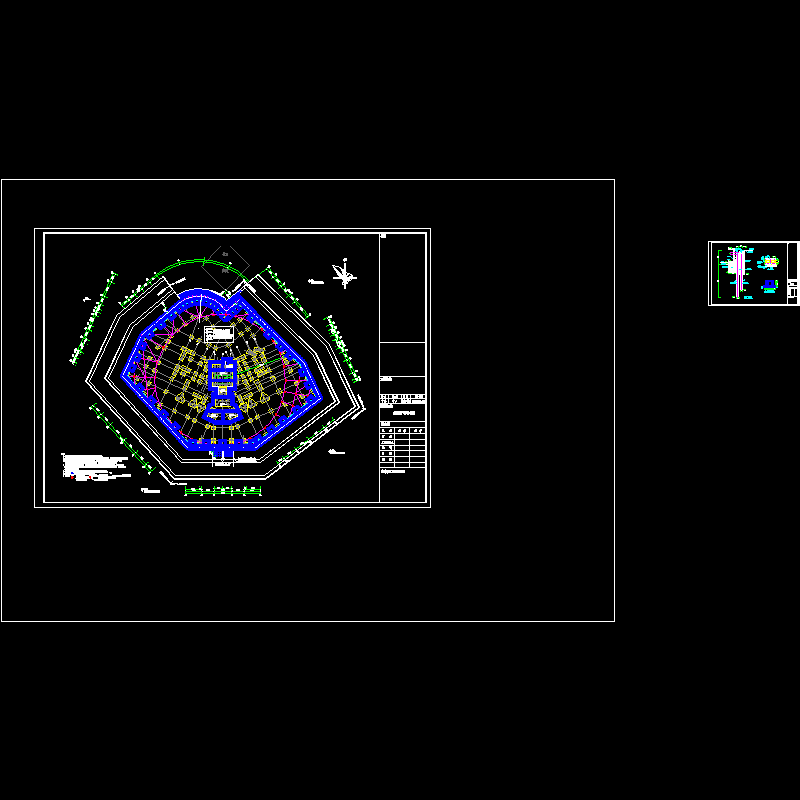

支撑 平面布置图

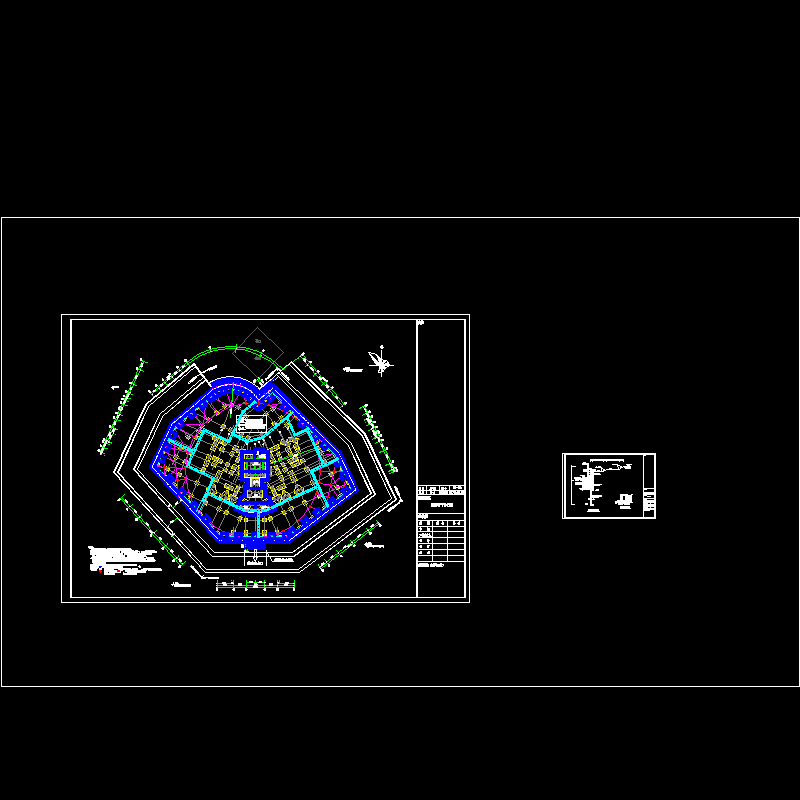

双排桩支护

桩撑支护

1#地块总平面图.dwg

1#楼联系单.dwg

1#楼联系单2013.02.dwg

基坑围护.dwg

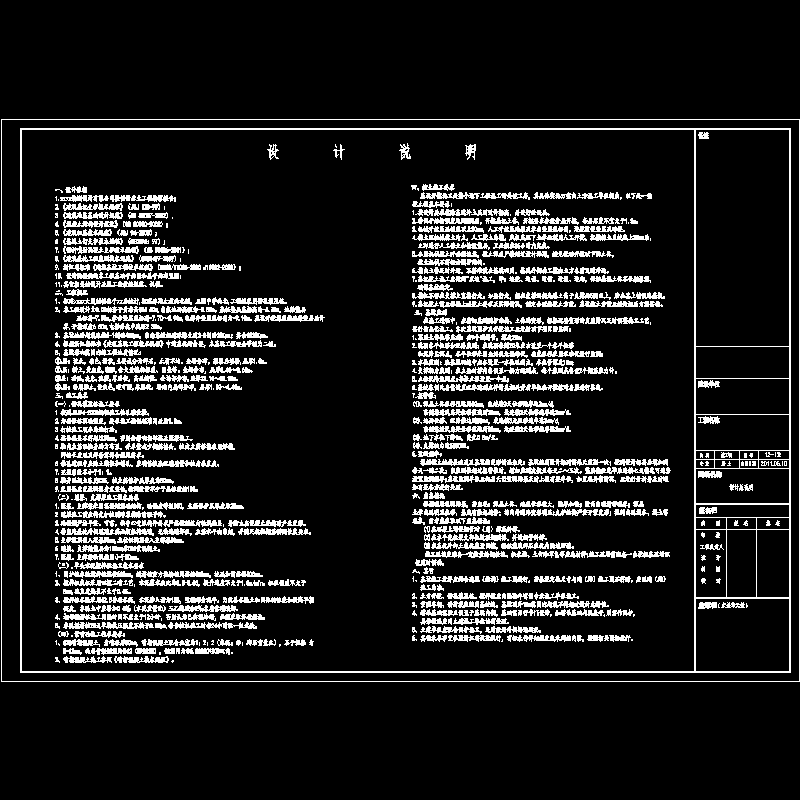

说明书.dwg

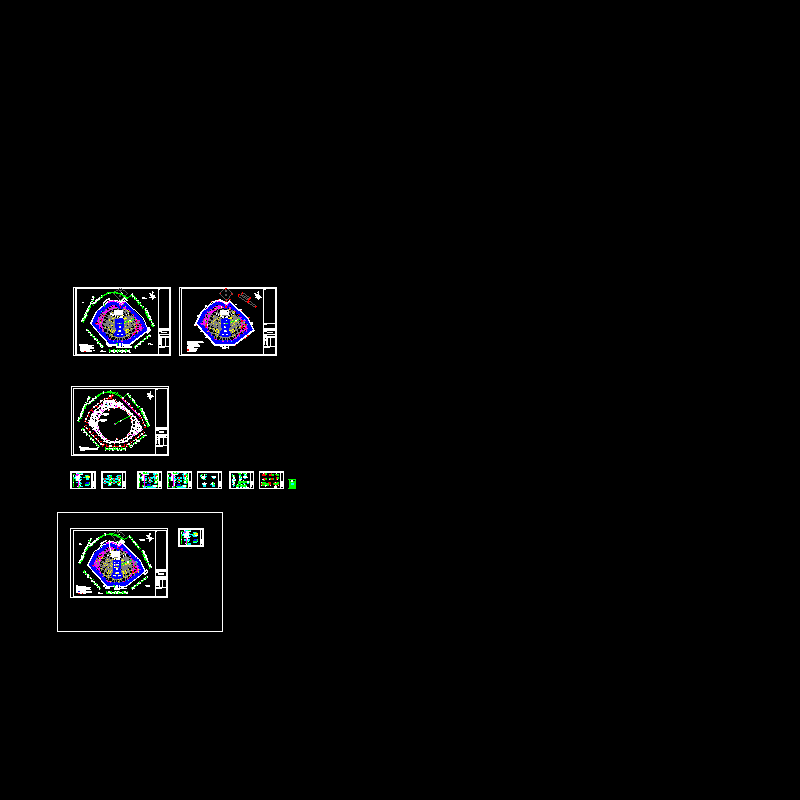

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
