[钢筋混凝土结构]3层别墅建筑结构CAD施工图纸

[复制链接]

0

主题

0

帖子

745

积分

超级版主

Rank: 8Rank: 8

积分
745
发表于 2020-1-21 22:53:23 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 别墅类型:联排别墅
  • 建筑高度:多层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目地址:江苏
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:14张
  • 建筑面积:1100平米
  • 用地面积:338平米
  • 容积率:0.85平米
  • 建筑高度:12.6m
  • 地上层数:3层
  • 地下室建筑面积:312平米
  • 效果图:无

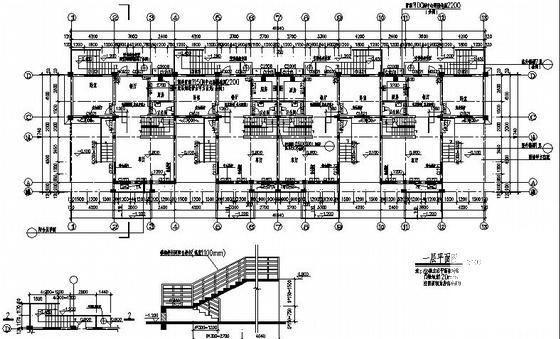

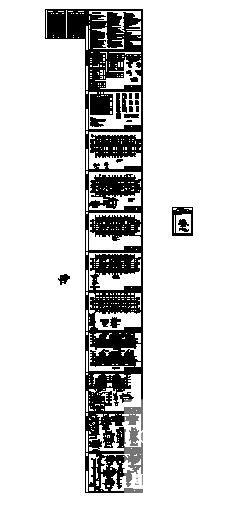

附件详情 1、建设地点 吴江市芦墟东菇荡 .   2、建筑类别 民用建筑.   3、该项目总建筑面积 1100 平方米.(包括地下室:312平方米)   4、容积率 0.85 .   5、防火等级 二级 级.   6、抗震等级 四 级.   7、场地类别 Ⅲ 类.   8、该项目建筑占地面积 338 平方米.   9、抗震设防类别 丙 类.   10、抗震设防烈度 6 度.   11、设计基本地震加速度值 0.05g .   12、建筑平面规则性 规则 .   13、建筑层数 三 层.   14、建筑高度 10.500 米.   15、建筑工程等级 三 级.   16、本建筑耐久年限为 50 年.   17、结构体系 框架结构 .   18、液化判别 无液化 .   19、基础形式 桩基 .   20、最大高度 12.900 米.   21、结构计算软件/版本号 PKPM2005 .   22、持力层名称 粉土夹粉砂 .   23、地基承载力 .   24、结构安全等级 二 级.   25、该项目用电负荷等级 三 级.   26、该项目建筑物防雷等级 三 级.   27、本屋面工程防水等级 Ⅲ 级(Ⅲ级防水层耐用年限10年)   28、设计标高:该项目建筑室内地坪?0.000,相当于黄海标高 4.300 米.      这份参考资料包括图纸目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共14张图纸         另配有结构施工图。 2 3 4


温馨提示:该资料由网友于2020-1-21 22:53:23上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。

附件2099v11ed12swswfwcdc2d2ed1.rar

3.23 MB

下载  售价: 100 积分    赚积分
