[钢筋混凝土结构]框架剪力墙结构住宅小区住宅楼群建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

565

积分

超级版主

Rank: 8Rank: 8

积分
565
发表于 2020-1-22 23:59:29 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 住宅类型(型体):板式
  • 商业:无
  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 图纸设计深度:施工图
  • 项目地址:山东
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:53张
  • 建筑面积:20276.2平米
  • 地下室功能:车库
  • 效果图:无

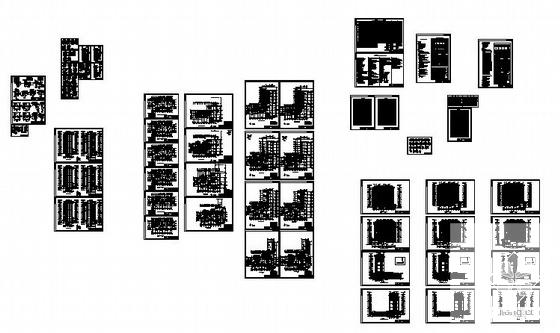

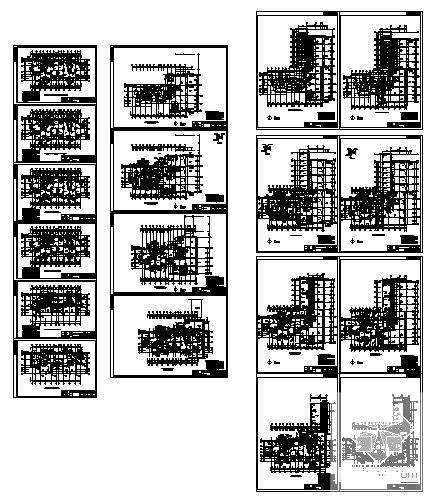

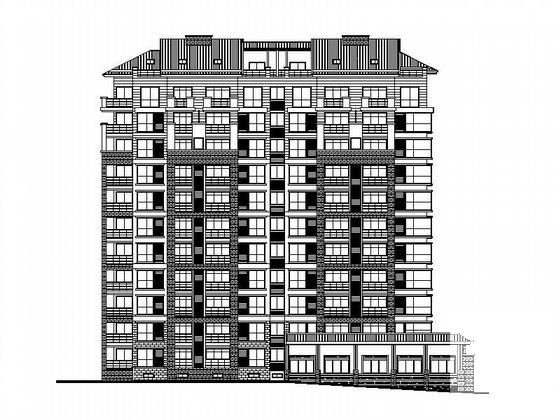

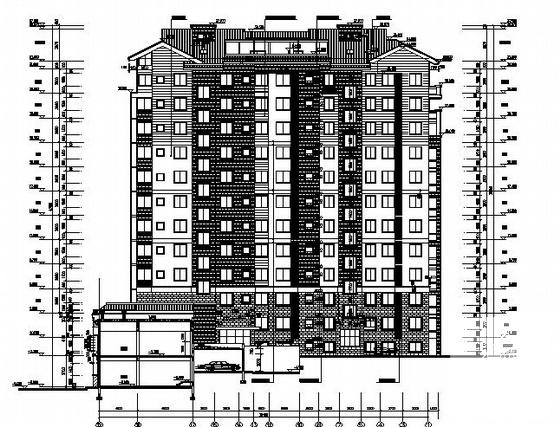

附件详情 该资料为[烟台市福山区]某住宅小区住宅楼群(8号、9号、10号)建筑施工图   工程为居住小区工程的一部分,共包括三栋小高层住宅及其附属的商业用房和车库。本组团住宅均为十一加一小高层住宅,每栋均设地下储藏室和车库。住宅均为坡屋顶。住宅楼单元形式为一梯二户,住宅层高均为2.9米。住宅楼层底部设层高<2.2米的储藏室和车库。建筑建筑结构形式为:框剪结构。组团总建筑面积总计:20276.2平方米,   这份参考资料包括图纸目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共53张图纸    2 3 4


温馨提示:该资料由网友于2020-1-22 23:59:29上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed12dffef1sfs01ccsd.rar

4.31 MB

下载  售价: 100 积分    赚积分
