一份13层大学医学院附属儿童医院滨江扩建工程-行政后勤楼建筑施工CAD图纸(非机动车停车位)

[复制链接]

0

主题

0

帖子

1509

积分

超级版主

Rank: 8Rank: 8

积分
1509
发表于 2020-2-11 09:11:06 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:医院附属用房
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 图纸设计深度:施工图
  • 项目所在地:浙江
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:159603平方米
  • 容积率:1.93平方米
  • 建筑密度:34%
  • 绿化率:35%
  • 建筑地上层数:13层
  • 地下室建筑设计面积:42388平方米
  • 设计效果图:无

附件详情

总技术指标
总占地面积:6.1公顷
总建筑设计面积:159603平方米
其中地下建筑设计面积:42388平方米
地上总建筑设计面积:10357平方米
建筑密度:34%
容积率:1.93
知名地产率:35%
机动车停车位:936辆
非机动车停车位:1480个
五级人防面积:10370平方米
建筑高度:<100米
床位数:1250个
一期主要项目
1号楼住宅楼:41214平方米 框架剪力墙结构
2号楼医技,门诊楼40720平方米 钢筋混凝土框架结构
3号楼行政后勤楼:11902平方米 钢筋混凝土框架结构
4号楼突发事件诊治中心:4633平方米 钢筋混凝土框架结构
地下室:钢筋混凝土框架结构

各主要功能区面积
急诊、急救用房:2960平方米
门诊用房:17200平方米
医技用房:29160平方米
保障系统用房:8350平方米
行政管理用房:5530平方米
院内生活用房:4860平方米
住院部用房:28102平方米
教学用房:980平方米
突发性公共卫生突发事件中心:4633平方米
科研用房:3200平方米


总图

总图

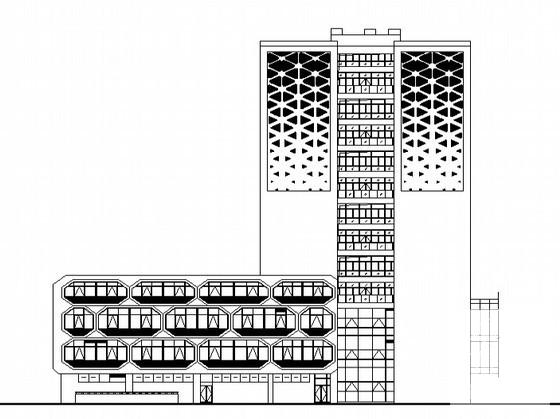

立面图

总图

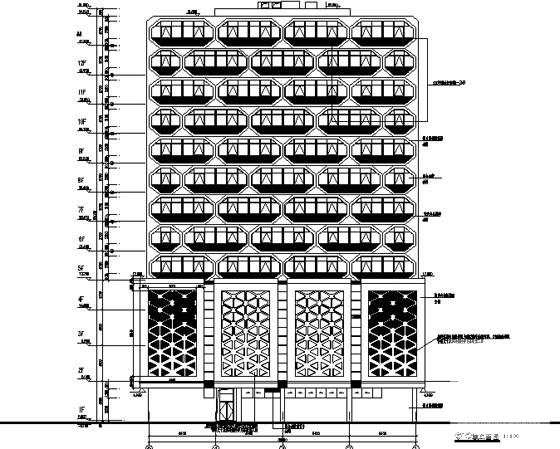

医院行政楼 - 1
第 1 张图
医院行政楼 - 2
第 2 张图
医院行政楼 - 3
第 3 张图
医院行政楼 - 4
第 4 张图
医院行政楼 - 5
第 5 张图

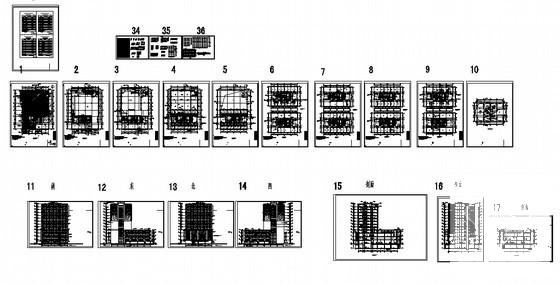

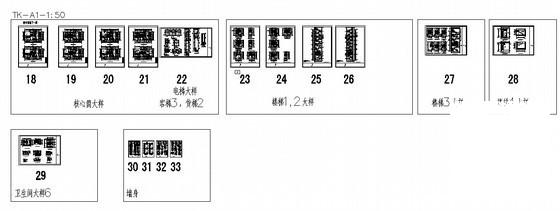

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-11 09:11:06上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

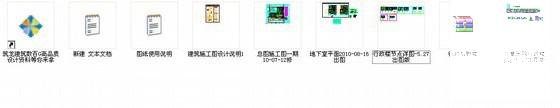

附件2099v11edswwdwcwssccccc22d.rar

6.16 MB

下载  售价: 100 积分    赚积分
