基坑围护设计说明
-

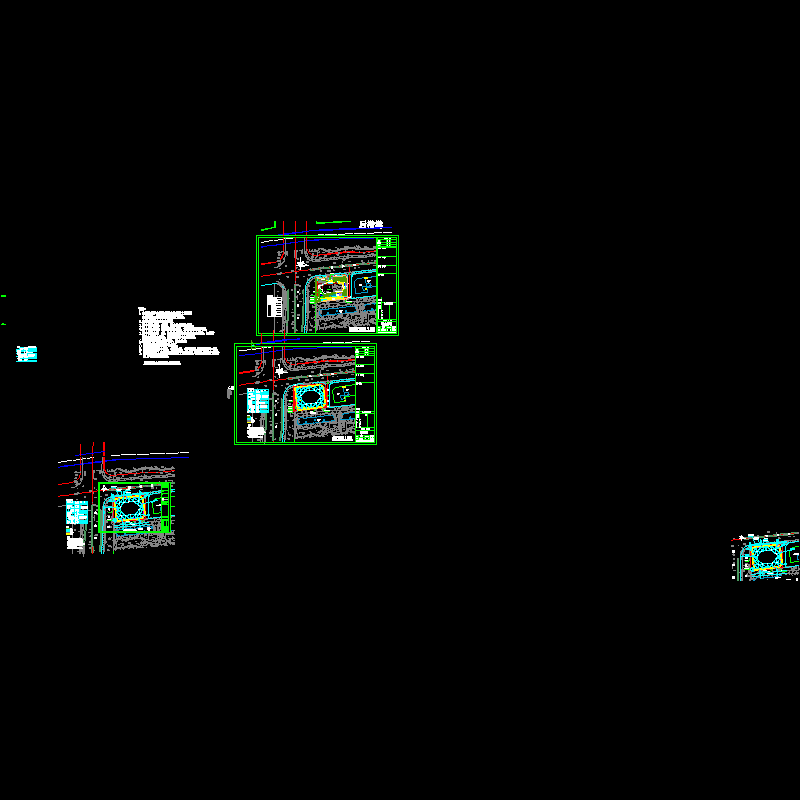

基坑围护环境平面图
-
基坑围护平面位置图
-
基坑围护压顶梁、支撑
平面布置图
-
基坑围护监测点布置图
-
基坑围护结构换撑布置图
-
坑底加固及深浅坑支护结构平面布置图
-
基坑支护剖面图
-
立柱结构详图、围檩与围护桩连接详图
附件详情
该项目由1幢14层办公楼附带2层裙房组成，统设二层地下室，框架结构，钻孔灌注桩基础。基坑开挖深度为9.8~11.9m，局部电梯井坑中坑开挖深度1.95m、2.10m。采用钻孔灌注桩排桩加二道钢筋混凝土支撑的围护形式。坑中被动区水泥搅拌桩加固，坑外三轴水泥搅拌桩止水帷幕。
【基坑支护设计】
1、围护桩采用钻孔灌注桩，桩身混凝土标号为C25，桩径900、桩间距1100。
2、支撑系统采用二层钢筋混凝土水平内支撑，支撑系统的竖向支承构件采用直径800的钻孔灌注桩与型钢构架组成的立柱。
3、止水帷幕、被动区加固以及深浅坑支护采用三轴水泥搅拌桩，直径650，桩间搭接150mm。
4、采用环岛式
土方开挖
。
5、坑中坑的挖土采用1：1放坡及三轴水泥搅拌桩加固。
6、基坑四周上口边设300×400砖砌排水沟、集水井方式排水；坑外周边每隔20-30米设一800×800×1000集水井。
12页，编制于2014年。
基坑围护换撑结构布置图
基坑支护剖面图
坑底加固及深浅坑支护结构平面布置图
典型地质剖面图
钢格构柱

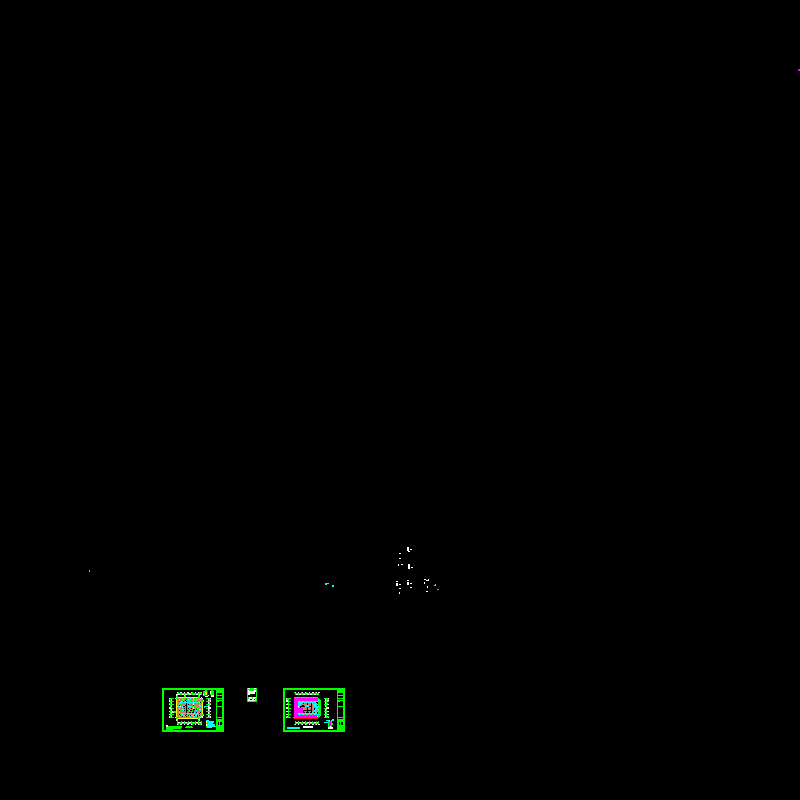

1.勘测点线平面布置图.dwg

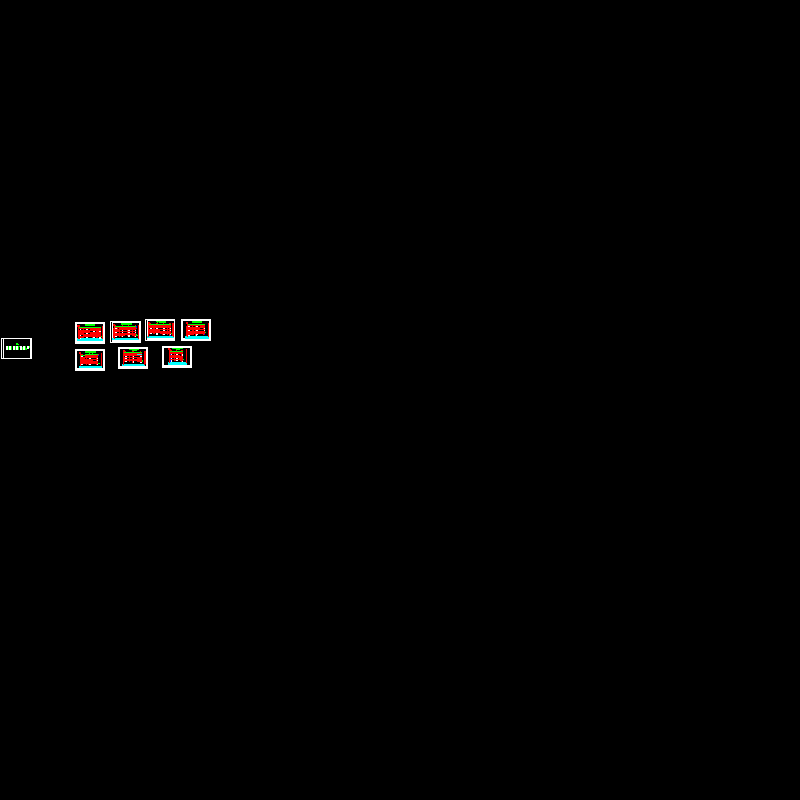

2.典型地质剖面图附图7张.dwg
5.1拱西维护施工图联系单1.dwg
5.2邮政枢纽施工图联系单2.dwg

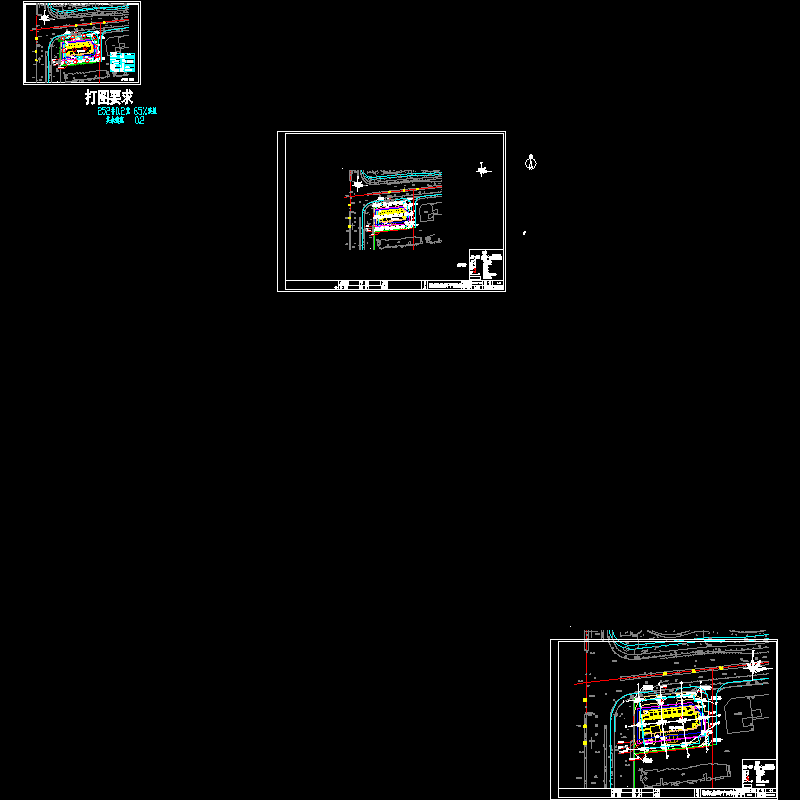

6.基坑围护环境总图.dwg

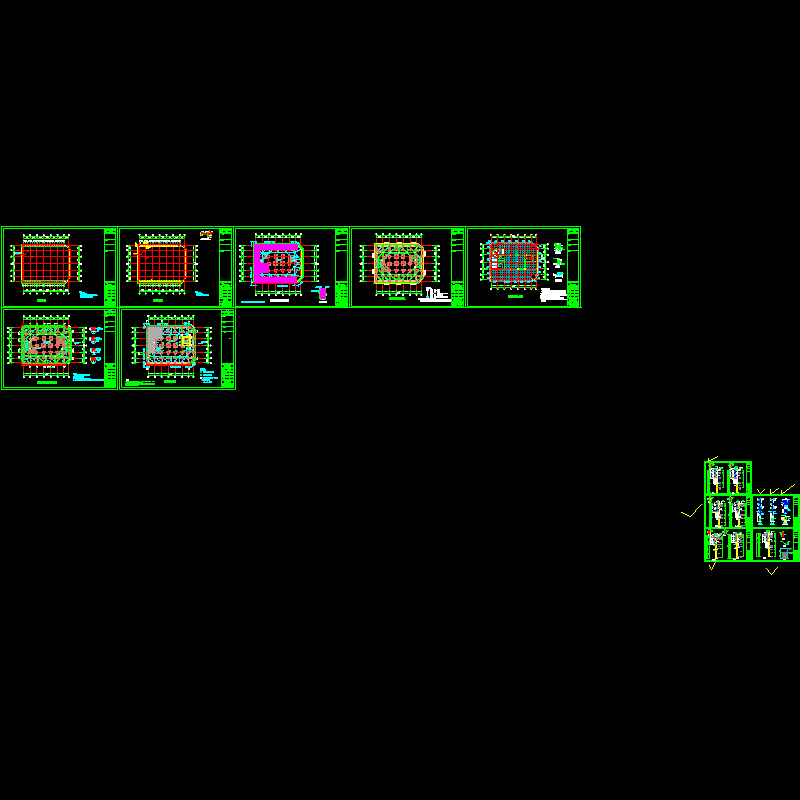

7.平面图剖面图等.dwg
z01-12炸开.dwg
围护目录1.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
