16米深基坑排桩加两道混凝土内支撑支护CAD施工图纸（通过专家论证）(dwg)

feilaif · 发表于 2020-6-22 21:33:03

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

设计说明
基坑支护总平面及监测点布置图
竖向支护结构平面布置图
竖向支护结构坐标定位图

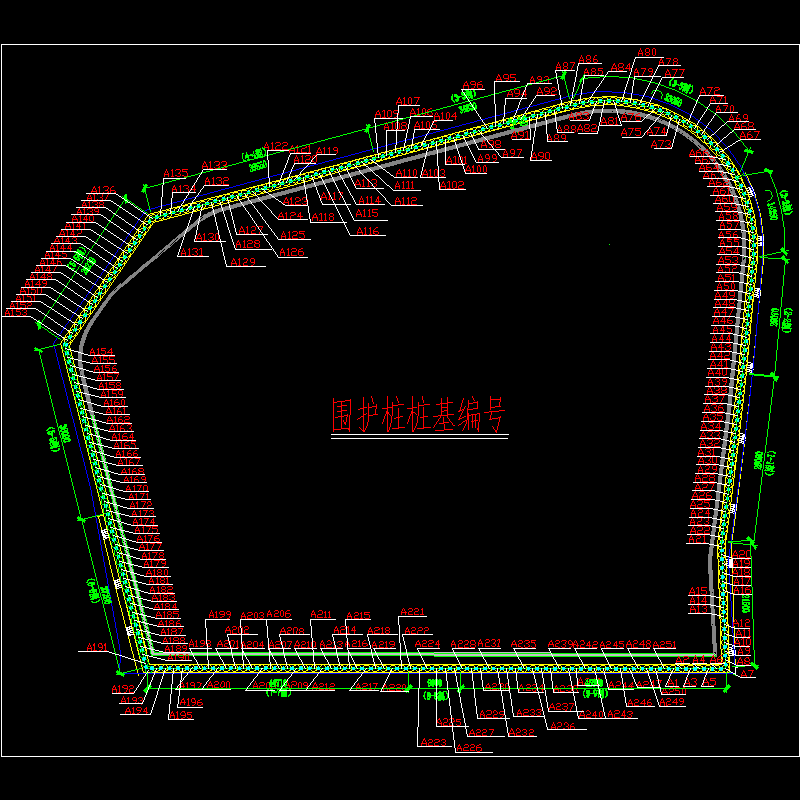

桩位坐标图
冠梁及第一道支撑配筋图
二层支撑平面及配筋图

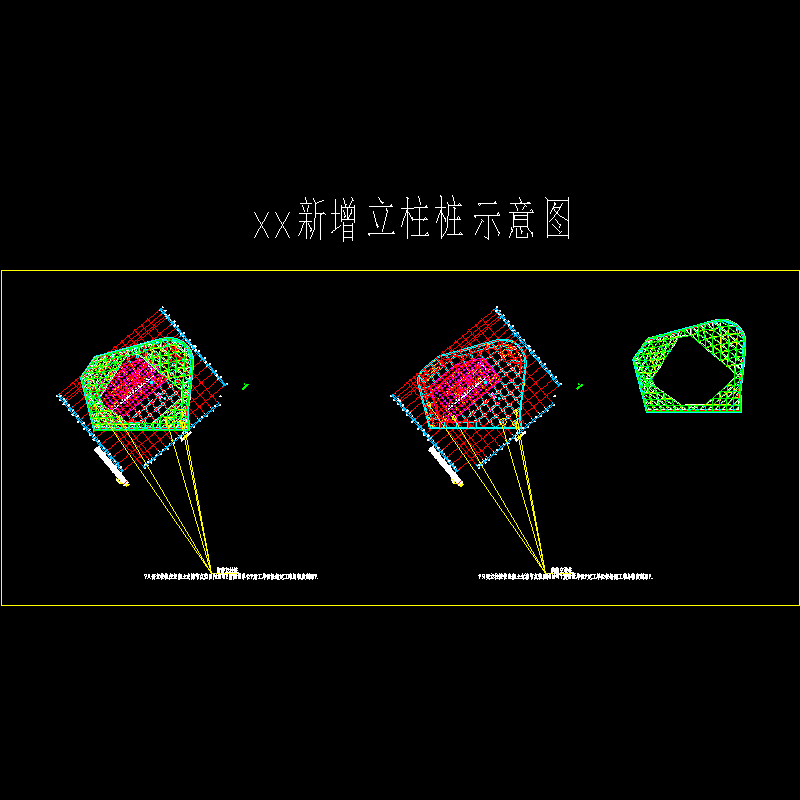

立柱定位图
立柱桩位坐标图
基坑支护结构剖面图
支护桩详图
冠梁及腰梁配筋图
支撑梁配筋图
支撑节点构造图
立柱详图
大直径锚索详图
降水井详图
节点详图

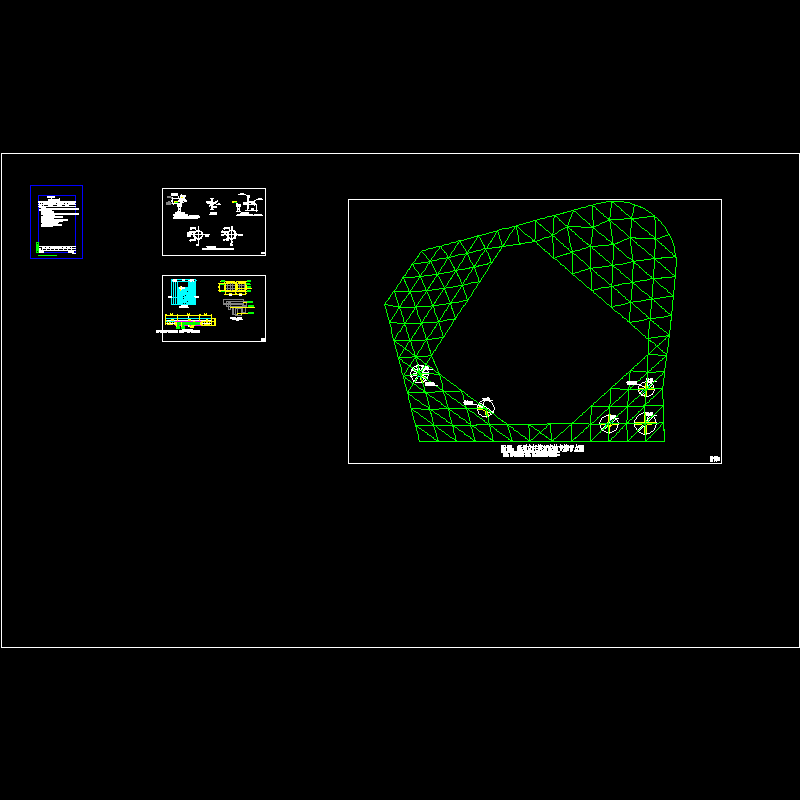

坑中坑支护平面图
坑中坑支撑平面图
坑中坑详图
基坑施工工况图
8-8剖面桩身应力监测图

附件详情

拟建建筑为框筒结构，共36层，设3层地下室，基础采用灌注桩基础。场地地貌为海岸冲、淤积地貌单元，现为空地。基坑开挖深度约15.15 ~15.65m，基坑支护总长度约为380m。基坑支护安全等级为一级，采用灌注桩两道混凝土内支撑坑底被动区加固支护。
【基坑支护设计】
1、支护桩采用桩径1200mm间距1500mm的冲孔灌注桩支护。
2、桩间采用桩径600mm间距1500mm的高压旋喷桩作为止淤止水，基坑采用井点降水结合集水明排。
3、坑底被动区采用单轴搅拌桩与高压旋喷桩加固。
4、坑中坑支护采用5排?500@300单轴搅拌桩钢管支撑支护。
【施工要点】
1、喷锚网施工；2、水泥土桩施工；3、排桩施工；4、支撑系统施工；5、大直径锚索施工；6、基坑降水施工；7、土方开挖施工
36张，编制于2014年。

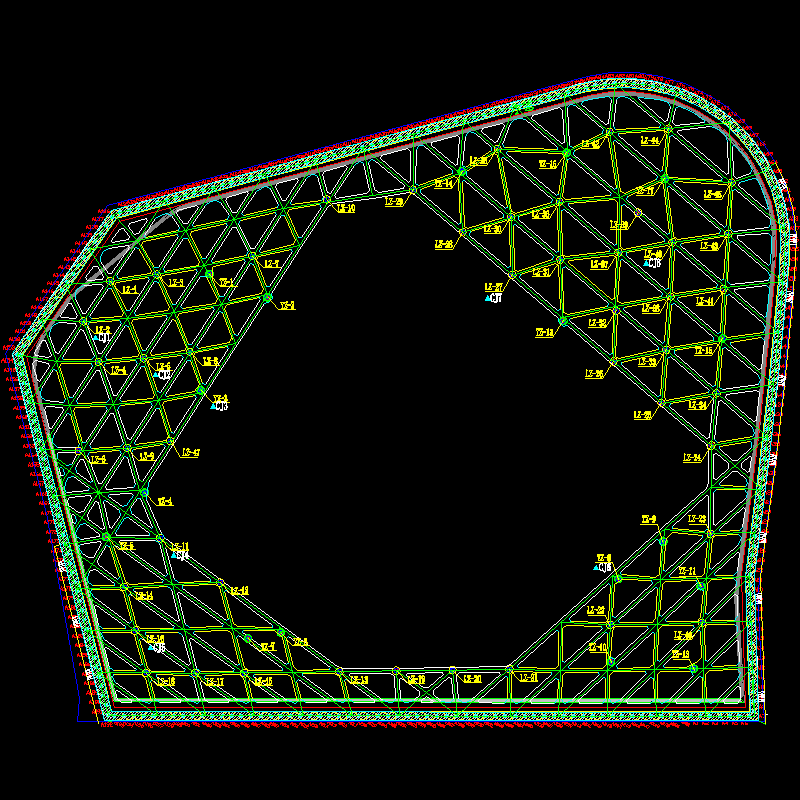

冠梁及第一道支撑配筋图

竖向支护结构平面布置图

基坑支护剖面图2

支撑节点构造图

立柱详图

坑中坑支护

坑中坑支护2

基坑支护剖面图
