17米深基坑土钉墙加桩锚支护CAD施工大样图(平面布置图)(dwg)

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计说明
• 基坑周边环境图
• 基坑 平面布置图
• 基坑降水 井平面布置图
• 桩锚支护结构图
• 土钉墙支护配筋图
• 桩锚支护配筋图
• 桩锚支护大样图
• 土钉墙支护大样图
• 管井及封井详图
• 基坑监测点平面布置图
• 支护结构监控量测表

附件详情

该项目基坑开挖深度5.05~17.5米。基坑上部3.3m深度采用土钉墙，下部采用桩锚支护形式。地下水控制方案采用整体管井疏干。
【支护设计】
1、支护桩：桩径为800mm和1000mm两种形式，采用旋挖钻进水下砼灌注成桩工艺或长螺旋钻机成孔中心压灌砼后置钢筋笼施工工艺。
2、冠梁：宽度x高度尺寸为1200x1000mm、1000x1000mm，混凝土强度等级C35
3、锚杆：预应力锚杆设置2~6排，水平间距1.4m，采用套管跟进工艺。预应力锚杆采用(2~5)xΦs15.2钢绞线。
4、土钉墙：土钉钉孔直径Φ100mm，土钉注浆采用纯水泥浆液，水灰比0.5，并采用压力注浆工艺
……
28张，编制于2013年。

桩锚支护

土钉墙支护

锚头大样

疏干井封井详图

平面图局部

土钉大样及泄水管设置图

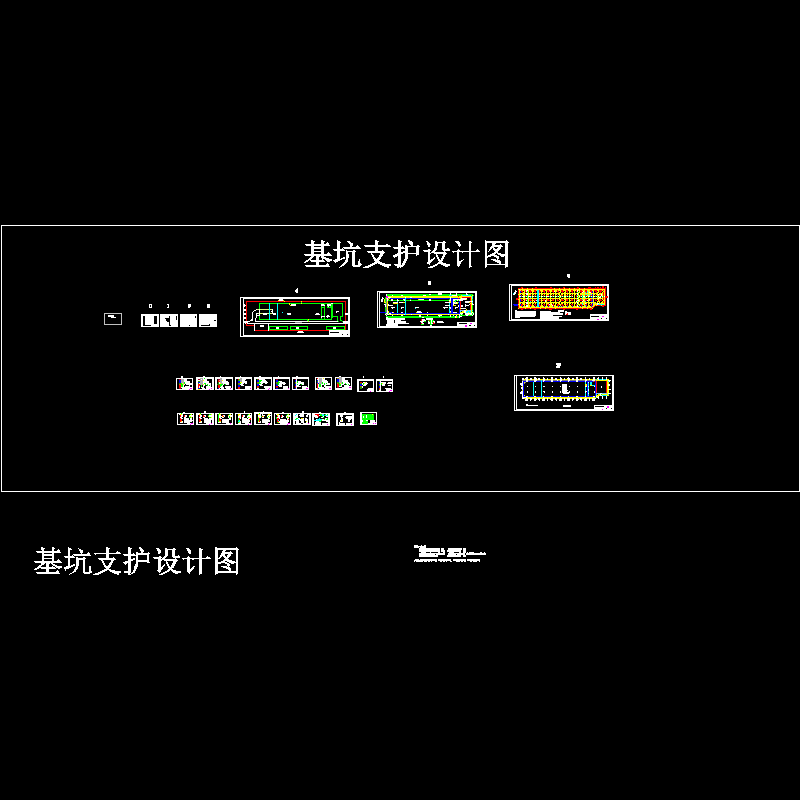

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
