公路安全防护工程设计CAD图纸(混凝土立柱)(dwg)

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1 示警桩设计图.dwg
2 示警防护墩构造图.dwg
3 扩大基础示警防护墩构造图.dwg
4 示警防护墩构造图（三）.dwg
5 连续式钢筋砼护栏.dwg
6 连续式钢筋砼护栏.dwg
7-1 桥梁防撞栏杆构造图框.dwg
7-2 桥梁标准防撞栏杆钢筋图框.dwg
8-1 打入式波形钢护栏通用图.dwg
8-2 埋置式波形钢护栏通用图.dwg
9 警告标志（一）.dwg
10 警告标志（二）.dwg
11 指路标志.dwg

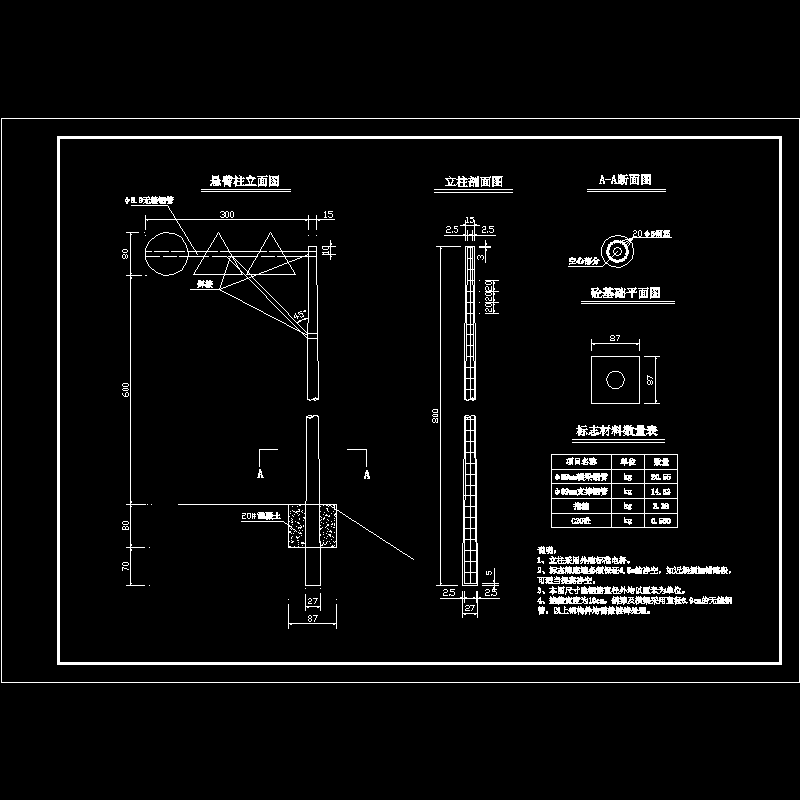

12悬臂式钢筋混凝土立柱标志设计图.dwg
13 诱导标志.dwg
14 指示标线布置图.dwg
15-1 单悬臂标志结构设计图.dwg
15-2 单悬臂标志基础设计图.dwg
15-3 一处单悬臂标志工程数量表.dwg
16-1单柱标志结构设计图1.dwg
16-2 单柱标志结构设计图2.dwg
16-3单柱标志基础设计图.dwg
16-4 单柱标志基础工程数量表.dwg

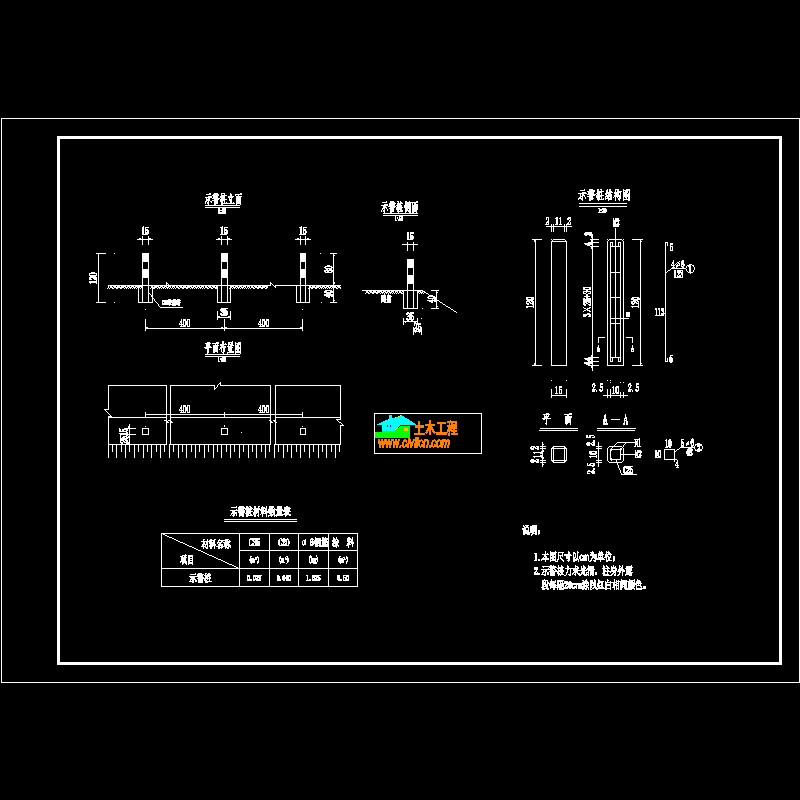

1 示警桩设计图.dwg

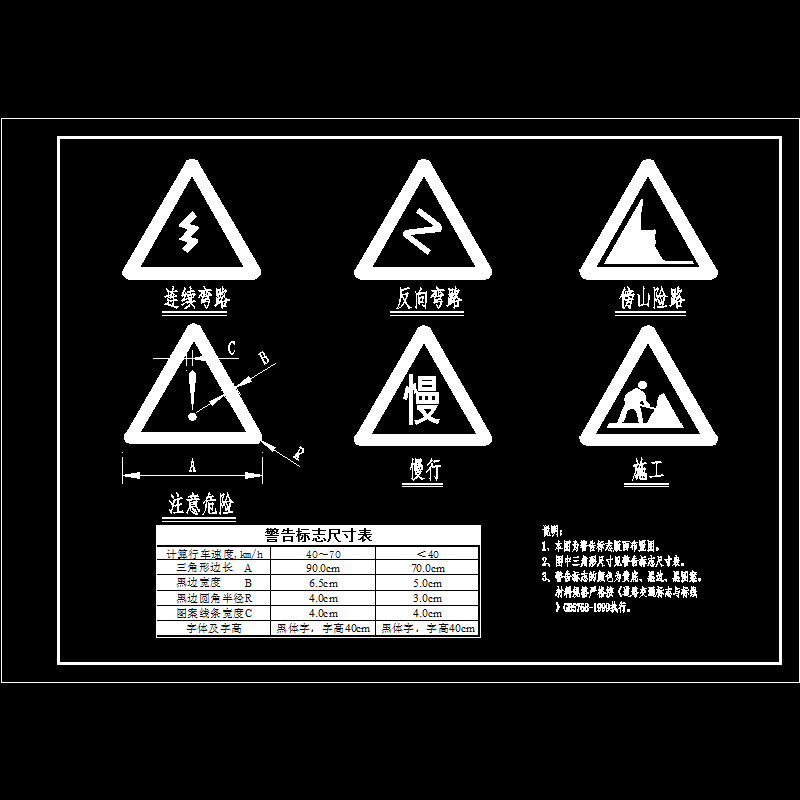

10 警告标志（二）.dwg

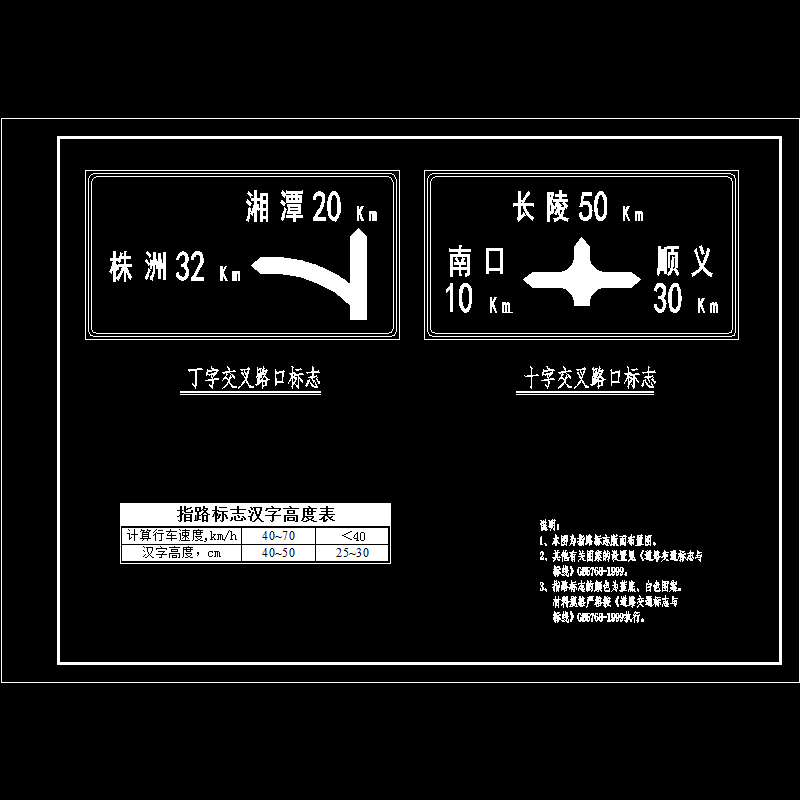

11 指路标志.dwg

12悬臂式钢筋混凝土立柱标志设计图.dwg

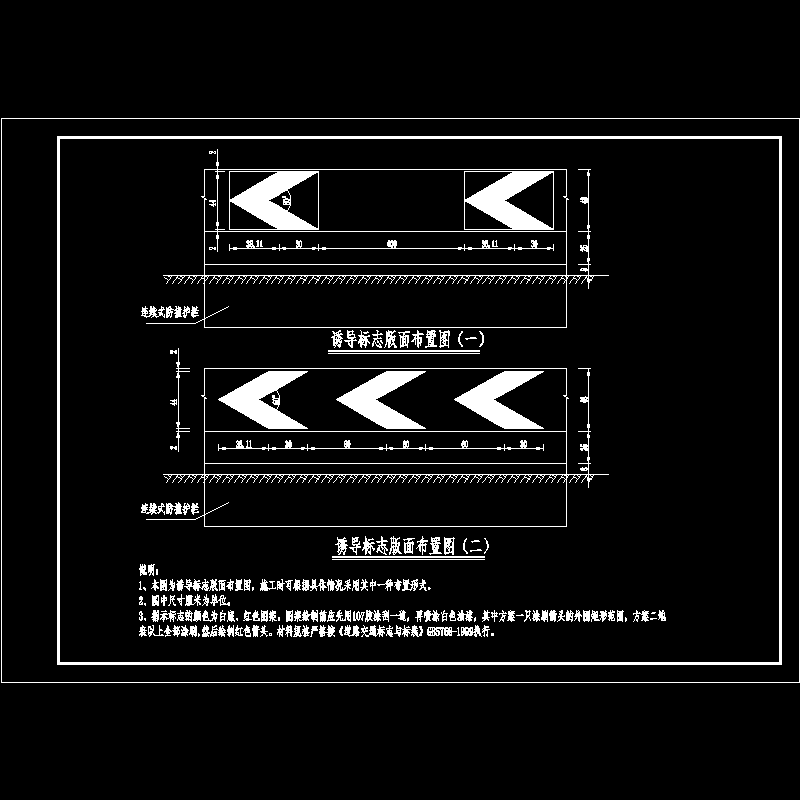

13 诱导标志.dwg

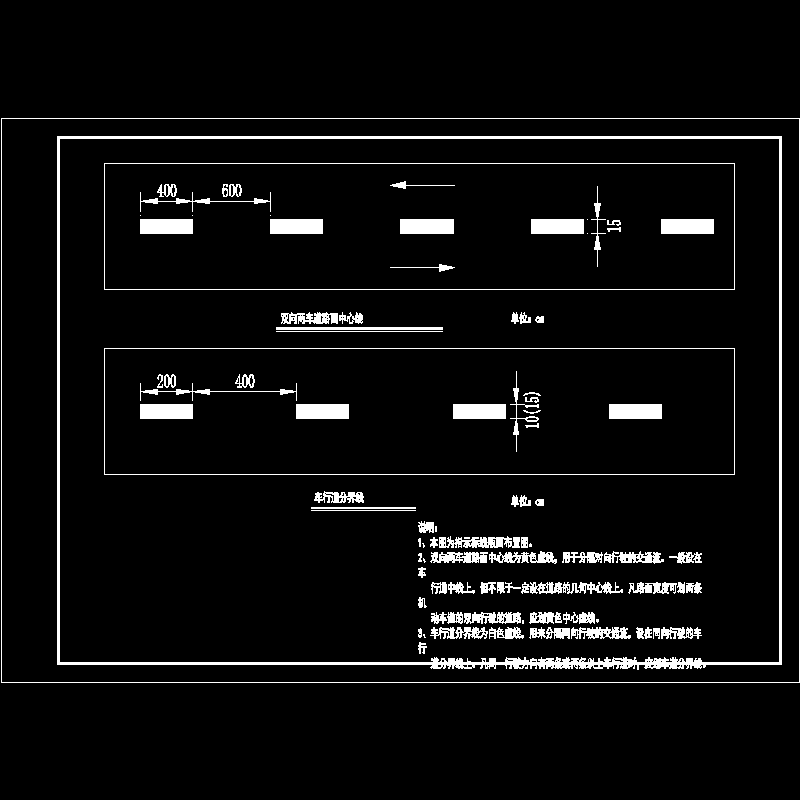

14 指示标线布置图.dwg

15-1 单悬臂标志结构设计图.dwg

15-2 单悬臂标志基础设计图.dwg
