跨河悬索桥及匝道桥景观照明设计CAD图纸28张(TN-S)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计说明
• 主要材料表
• AP1箱配电系统图
• AP2箱配电系统图
• AP1-AR1箱配电系统图
• AP1-AR2箱配电系统图
• AP2-AR1箱配电系统图
• AP2-AR2箱配电系统图
• 桥位平面图
• 缆索照明布置图
• 主桥照明 平面布置图
• 北引桥照明布置图
• 南引桥照明布置图
• B匝道桥照明布置图
• A匝道桥照明布置图
• 主塔配电干线立面图
• 主塔立面灯具布置图
• 桥塔承台处、桥面、塔顶灯具平面图
• 主桥桥侧照明局部电气图
• 主线连接线横断面灯具布置图
• 匝道横断面灯具布置图
• 缆索点光源、吊索投光灯安装节点大样
• 灯具接线原理图（一）
• 灯具接线原理图（二）
• 灯具接线原理图（三）
• 桥塔灯用0.8米高灯架构造图
• 桥塔灯用3.0米高灯架构造图
• 手孔井大样
• 电缆管沟、配电箱基础及二次接地大样

附件详情

设计依据：《 城市道路 设计规范》CJJ37-2012；《 低压配电设计 规范》GB50054-2011。
该资料包含大桥主线桥及A、B匝道桥景观照明的设计。主桥箱梁设置LED投光灯，18W/盏，白色（6400K），标准每3米布置1盏。桥侧采用6W/套LED点光源勾勒轮廓，白色（6400K），标准每6米/套。在主桥拉索索夹处布置LED拉索点光源，18W/套，黄色（2700K），灯具要求：防水等级IP66、防护等级WF2、DC24V供电。吊杆采用LED投光灯投射，36W/套，白色（6400K），灯具要求：防水等级IP66、防护等级WF2、DC24V供电。主塔承台、桥面、塔顶设置系列100W及200W的LED投光灯打亮，黄色（2700K），具体布置见相应图纸，灯具要求：防水等级IP66、防护等级WF2、AC220V供电。南北引桥及匝道桥侧采用6W/套LED点光源勾勒轮廓，白色（6400K）,标准6米/套。南北引桥桥腹（匝道桥无洗墙灯）采用24W/套LED洗墙灯打亮。南北引桥及桥墩布置75W/套LED投光灯，每墩2盏，白色（6400K），灯具要求：防水等级IP66、防护等级WF2、AC220V供电。
……
该项目供电负荷为三级负荷，为TN-S系统， 220V/380V供电。
……
共计28张，设计于2014年

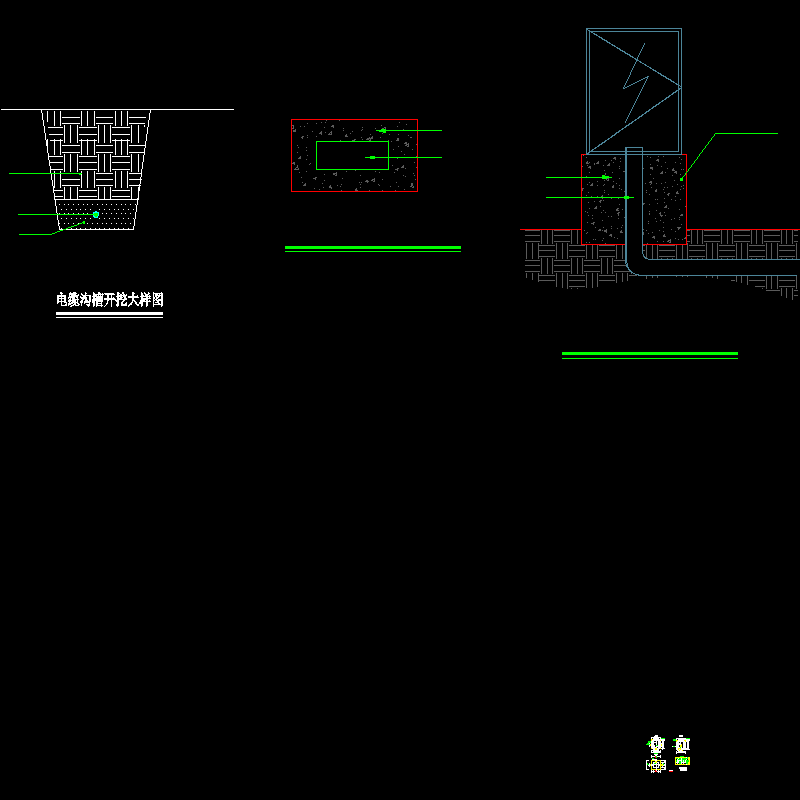

电缆管沟、配电箱基础及二次接地大样

桥塔灯用3.0米高灯架构造图

缆索点光源、吊索投光灯安装节点大样

北引桥照明布置图

缆索照明布置图

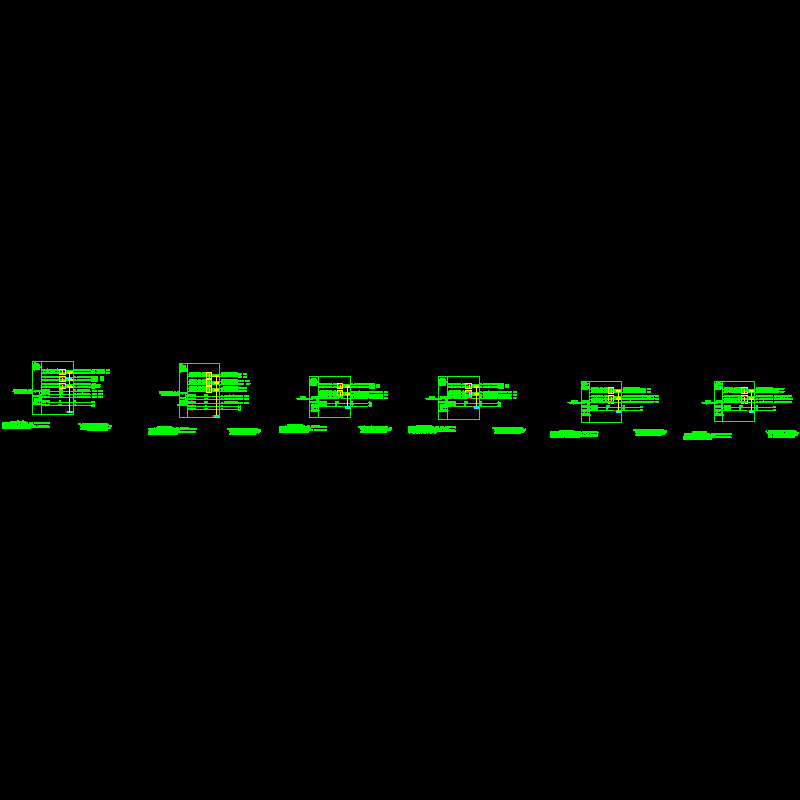

AP1配电系统图

主塔立面灯具布置图

jds-02~07.dwg

jds-15~24.dwg

jds-27~28.dwg

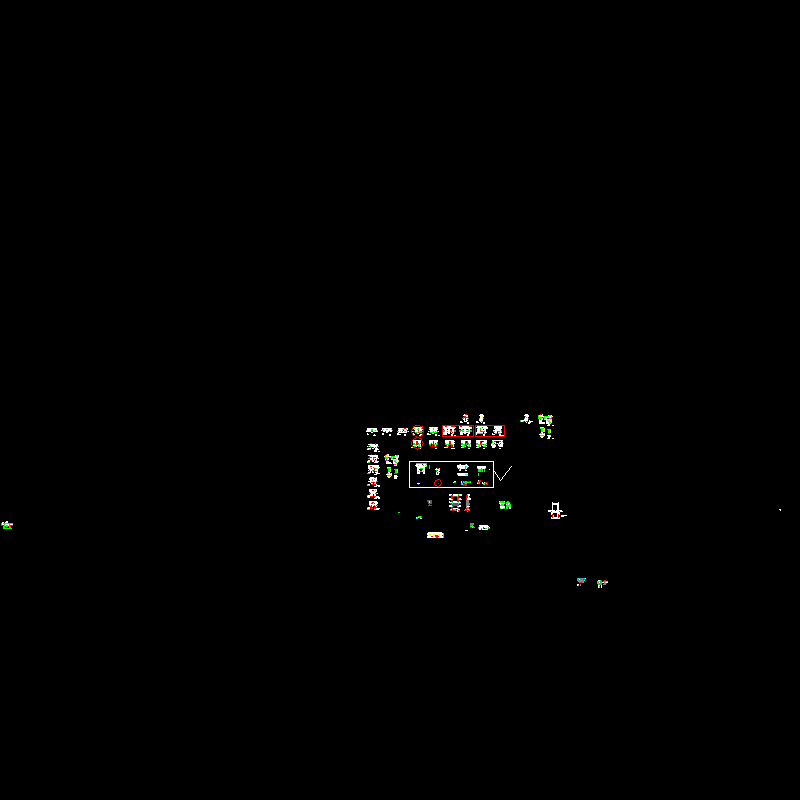

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
