箱形变截面悬链线肋拱拱桥CAD施工图纸25张(板式橡胶支座)(dwg)

kangkang · 发表于 2020-6-22 22:08:42

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：湖北
设计年代：近代
使用性：公路桥
跨径大小和多跨总长：25m
承重构件受力情况：拱桥
使用年限：永久性桥
材料类型：钢筋砼桥

附件详情

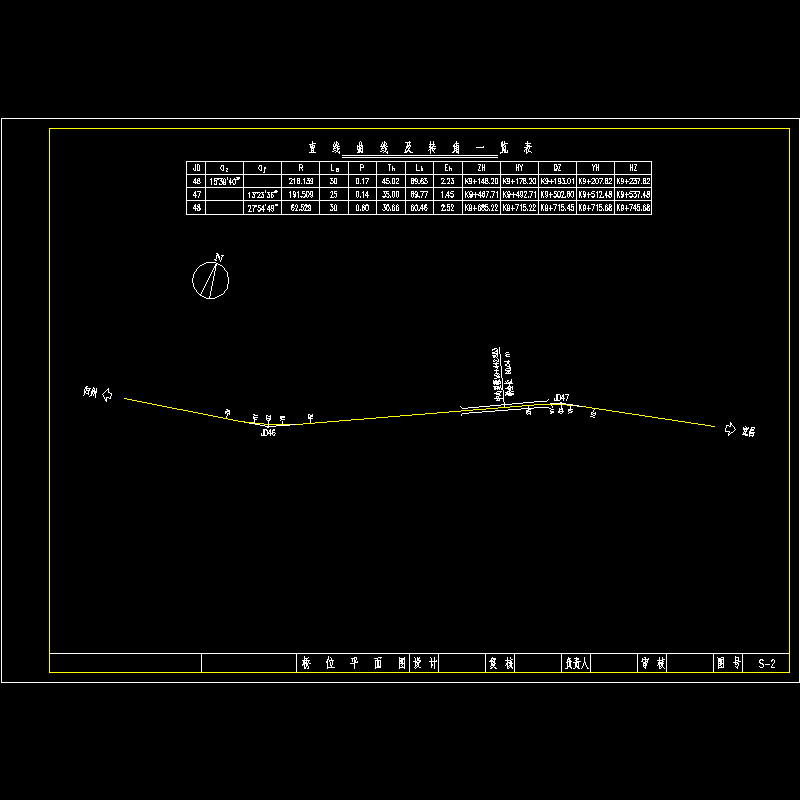

桥位平面图
直线曲线及转角一览表

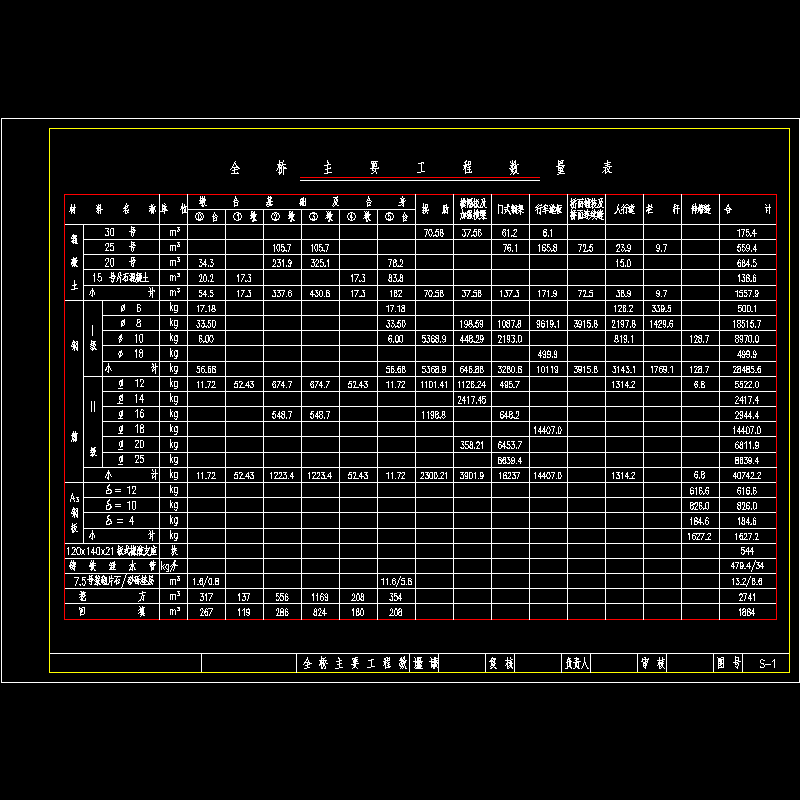

全桥主要工程数量表

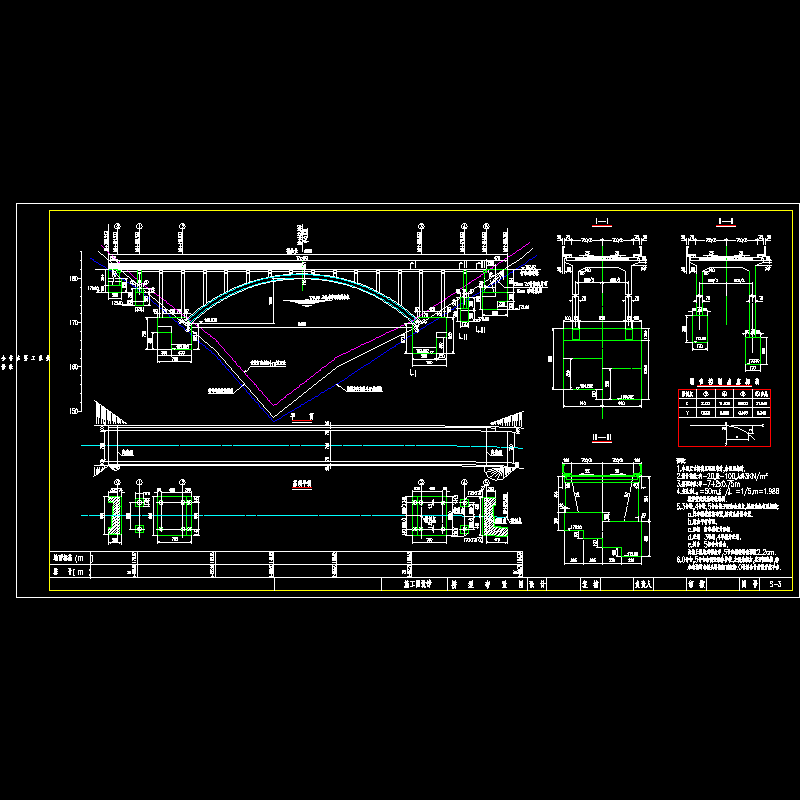

桥型布置图

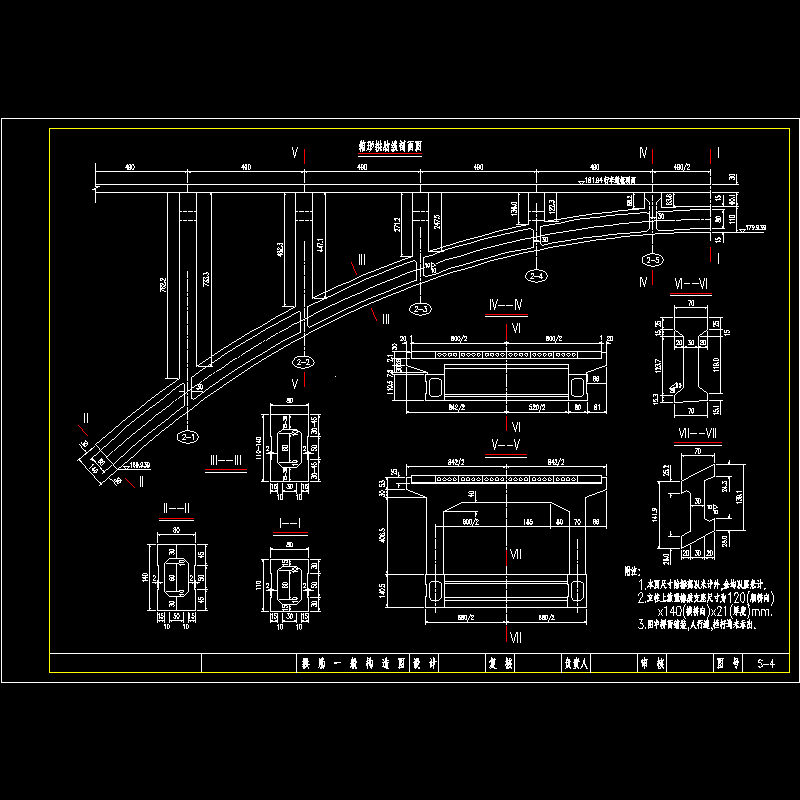

拱肋一般构造图

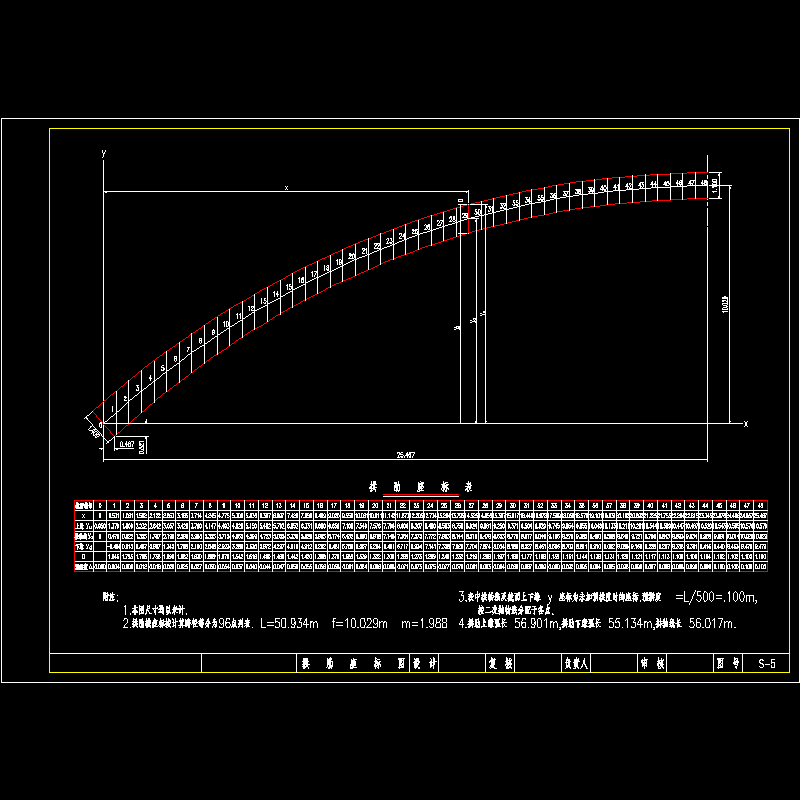

拱肋坐标图
拱肋钢筋图2

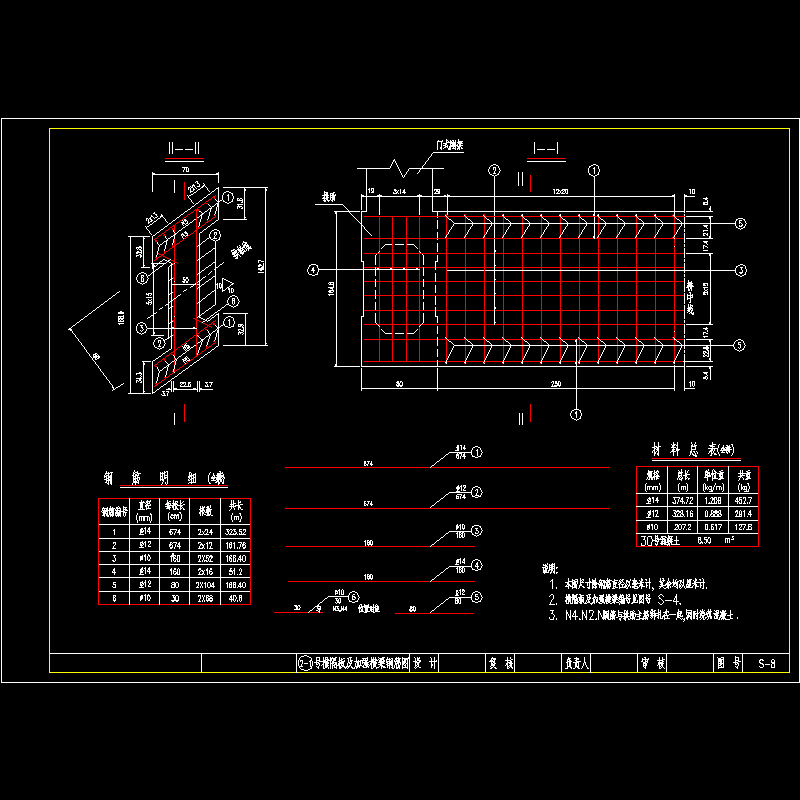

1号、2号、3号、4号、5号横隔板及加强横梁钢筋图
主拱圈施工加载程序示意图
行车道板钢筋图
门式刚架钢筋图2
0号台,1号墩一般构造图
5号台,4号墩一般构造图
2号墩一般构造图
3号墩一般构造图
拱座钢筋图
桥面铺装连续缝构造图
伸缩缝构造图
人行道及泄水管构造图
栏杆布置图

附件详情

桥梁全长90.04米。设计荷载:汽-20,挂-100,人群3KN/m2。桥面净空:净-7 2x0.75m。主孔为L =50m,f /L =1/5,m=1.988箱形变截面悬链线肋拱。3号墩,4号墩,5号台位于缓和曲线上.桥梁曲线布置原则:a.行车道板弦线布置,桥面系曲线布置。b.墩台平行布置。c.正板行车道板为正板。d.正墩 3号墩,4号墩为正墩。斜台，5号台为斜台。曲线上板缝成锯齿形,5号台板缝锯齿深度2.2cm。0号台,5号台右侧设锥体护坡。左侧为挖方,其开挖边坡,排水边沟均与桥头路堑断面顺接。0号桥台台前设开挖平台。
混凝土C20、C25、C30、15号片石混凝土。钢筋I级、II级。A3钢板φ4、10、12。120X140X21板式橡胶支座。铸造铁泄水管。7.5号浆砌片石，砂砾垫层。
……
共计25张，设计于2004年

拱肋钢筋图

门式刚架钢筋图

人行道及泄水管构造图

拱座钢筋图
