[公共卫生间]安置房建筑结构水电CAD施工图纸(标注详细)

[复制链接]

0

主题

0

帖子

1269

积分

超级版主

Rank: 8Rank: 8

积分
1269
发表于 2020-1-22 10:08:57 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 项目所在地:四川
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:6张
  • 地上层数:1层
  • 设计效果图:无

附件详情

该资料为[济南援建四川]安置房建筑结构水电施工图
该项目为济南市援建四川灾区灾民安置房,为单元式轻钢结构单层房屋。主体结构为轻钢结构,墙面采用75厚彩钢企口夹芯板,屋面采用100厚950型彩钢夹芯板彩钢夹芯板内外彩钢板均为0.5mm厚,夹芯板内的保温材料的燃烧性能不低于B2级。该项目为单元式安置房,每排安置房总的安置的套数根据实际地形和需要设置,以20套为一排为宜,安置房套数与公共卫生间套数比控制在20:1左右为宜。单套安置房建筑设计面积:19.71平方米单套公共卫生间建筑设计面积:19.71平方米

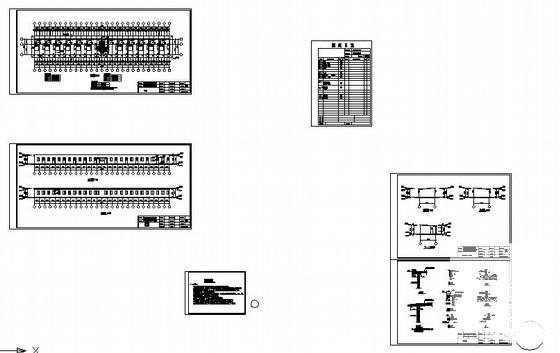

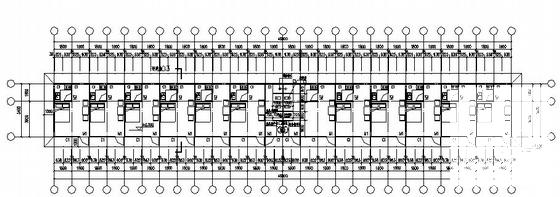

这份参考资料包括资料目录、图纸说明、建筑平面、立面、剖面图等,共6张图纸

另包括配套结构、水、电施工图

卫生间水电施工图 - 1
第 1 张图
卫生间水电施工图 - 2
第 2 张图
卫生间水电施工图 - 3
第 3 张图
卫生间水电施工图 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-22 10:08:57上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ed12ddsdcf0s12ce1sc.rar
