一份框支剪力墙结构商住楼结构CAD施工图纸（18层桩基础）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅建筑
• 建筑高度：高层建筑
• 建筑设计面积：22616平方米
• 设计阶段：施工图设计
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：框架剪力墙结构
• 基础形式：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 人防或地下车库：有
• 参考图纸：20-50张
• 设计年代：近代

附件详情

（一）建筑概况
该项目建筑占地面积1501.18平方米，建筑面积约：22616平方米，地下一、二层为设备用房和车库，地上十八层，其中一、二层为商业，一层高3.9m， 二层高4.8m，三至十八层为住宅，层高3m，总高度为57.15m。该项目采用人工挖孔桩基础，主体结构类型为框支剪力墙结构。
（二）结构概况
该项目为钢筋混凝土框支剪力墙结构，室内外高差为450mm，结构抗震等级为二级，设计使用年限为50 年，建筑结构安全等级为二级。人工挖孔桩桩芯混凝土强度等级为C30(护壁为C30)，圈梁、构造柱、现浇过梁混凝土强度等级均为C20，基础垫层采用C15混凝土，主体结构标高17.670以下墙（地下室外墙）、柱为C40，梁、板为C35，17.670以上墙（地下室外墙）、柱为C35，梁、板为C30，剪力墙最大截面300mm，梁最大截面600mm×1100mm。
该资料包含：结构设计总说明，桩基布置图，基础梁配筋图，基础底板结构平面图，梁配筋图，结构平面图，柱,墙布置图及柱配筋图，墙布置图， 节点详图 ，标准层过梁,构造柱布置图，楼梯结构图等
共23张图纸。

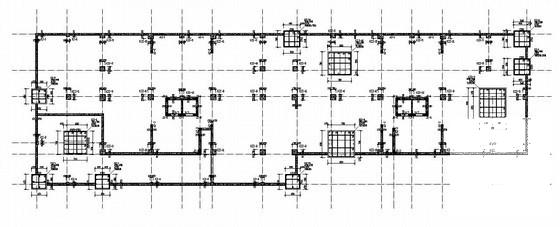

第 1 张图

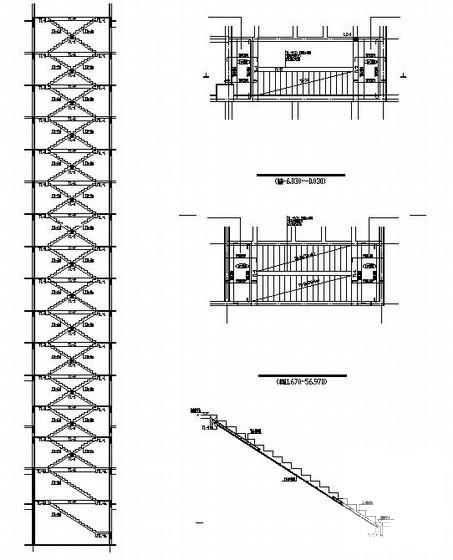

第 2 张图

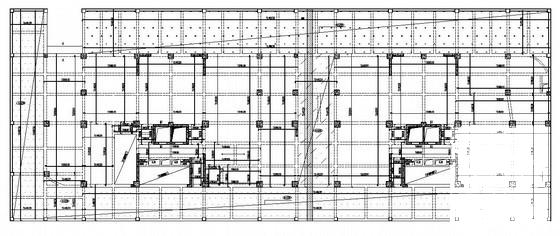

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
