五星级山庄水泵房CAD施工大样图(自动喷水灭火系统)(dwg)

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 功能：泵站水厂
• 设计内容：其他系统
• 设计阶段：施工图设计
• 参考图纸：10张以下

附件详情

该项目为xx市财政局的xxxx山庄提质改造。
本专业设计内容有生活给水，热水，排水系统，消防给水系统。
该资料为水泵房。
1. 用水量：该项目最高日用水量30立/d。
2. 水源为天然水，由山顶已有的一座500立的水池供水，供水压力不小于0.40MPa。生活给水系统的水质需符合现行的国家标准《生活饮用水卫生标准》（GB5749-85)，给水引入管上设管道倒流防止器。
3. 储水设施：门楼前坪地下设水泵房。内设一个216立消防贮水池，其中贮有2小时室内消火栓水量108立，1小时自动喷水灭火系统水量108立，2号楼屋顶设一个18立消防水箱（不锈钢拼装）。

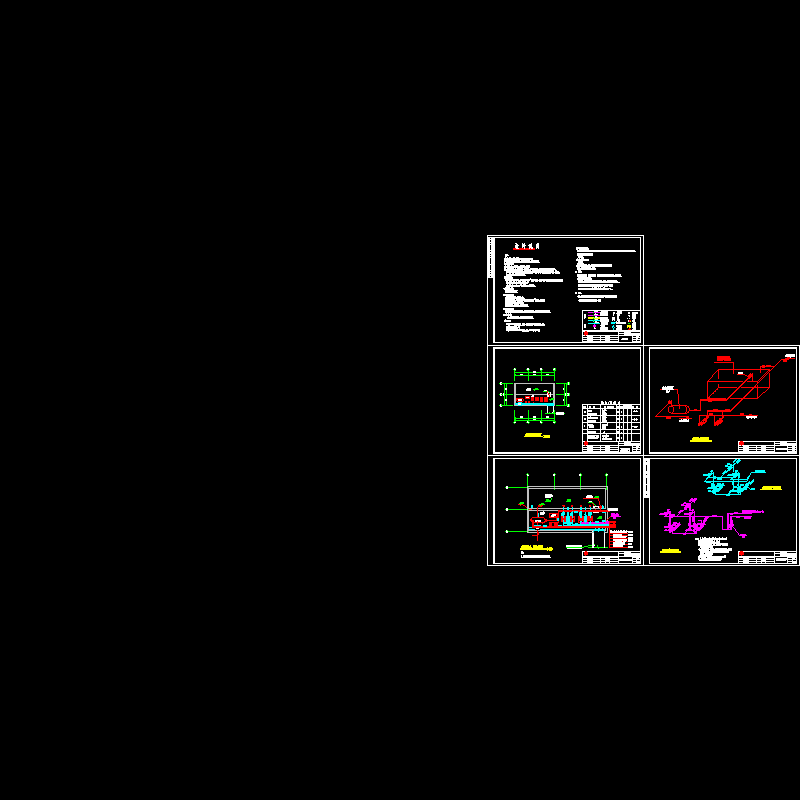

这份参考资料主要包括设计说明；水泵房设备布置图；水泵房设备、管道大样图；水泵房热水设备系统图；水泵房消火栓设备及自喷设备系统图，共5张图纸。

2

3

4

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
