设计说明：有
-
建筑类别：办公
-
建筑高度：多层建筑
-
建筑结构形式：钢筋混凝土结构
-
建筑面积：12440平方米
-
地上层数：6层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：24张
-
设计年代：近代
-
地下室用途：设备用房
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
-
供水方式：市政供水
-
供水分区：无
-
排水体制：污废合流,雨污分流
-
排水技术：重力排水
-
火灾危险等级：轻危险级
-
大样节点：泵房,卫生间
-
项目地址：广东
附件详情
-
资料目录
-
主要设备材料表
-
室内给排水施工图
-

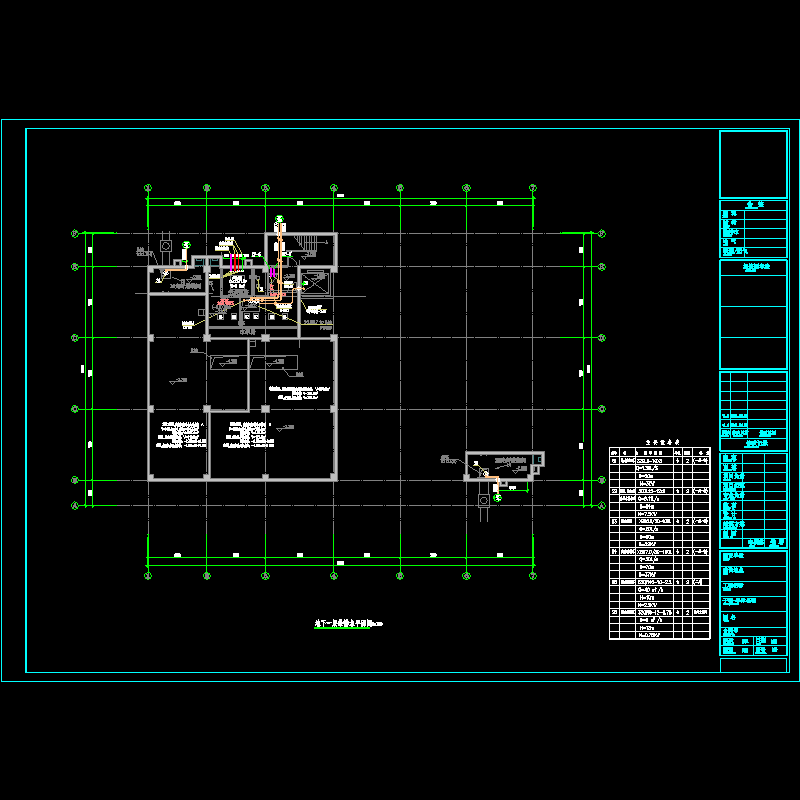

地下一层给排水平面图
-
一层给排水平面图
-
二层给排水平面图
-
三层给排水平面图
-
四层给排水平面图
-
五层给排水平面图
-
六层给排水平面图
-
屋顶给排水平面图
-
一层自喷平面图
-
二层自喷平面图
-
三层自喷平面图
-
四层自喷平面图
-
五层自喷平面图
-
六层自喷平面图
-
给排水系统图
-
水泵房大样图
-
卫生间大样图
附件详情
该项目广东，总建筑面积 12440平米。含地下建筑一层，主要为水池及设备用房；1～6 层为发电机房电力电池室、高低压配电室、机房等 。建筑高度：30.8m；建筑等级: 二级建筑；建筑类别:二类公建；耐火等级：二级。
设计范围：生活给水系统、空调补水系统、室内外消火栓给水灭火系统、自动喷水灭火系统生活污废水排水系统、雨水排水系统；
编制于2013年，共计24张图纸；
地下车库给排水平面图
一层自动喷淋平面图
水泵房大样图
卫生间大样图
原理图
给排水系统图
00-标准图集目录v1.0.dwg

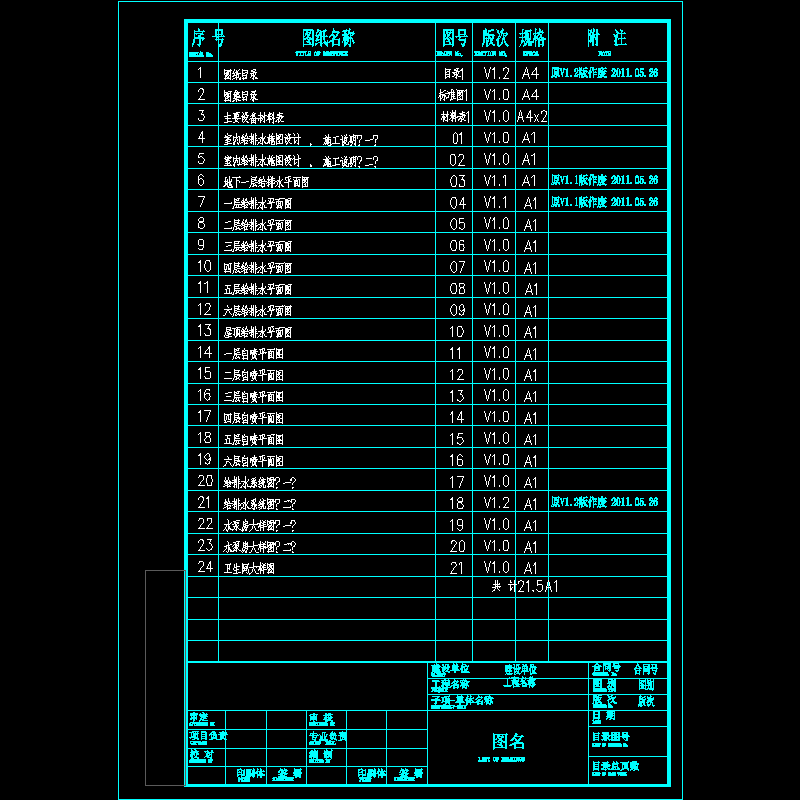

00-图纸目录v1.3.dwg
00-主要设备材料表v1.1.dwg

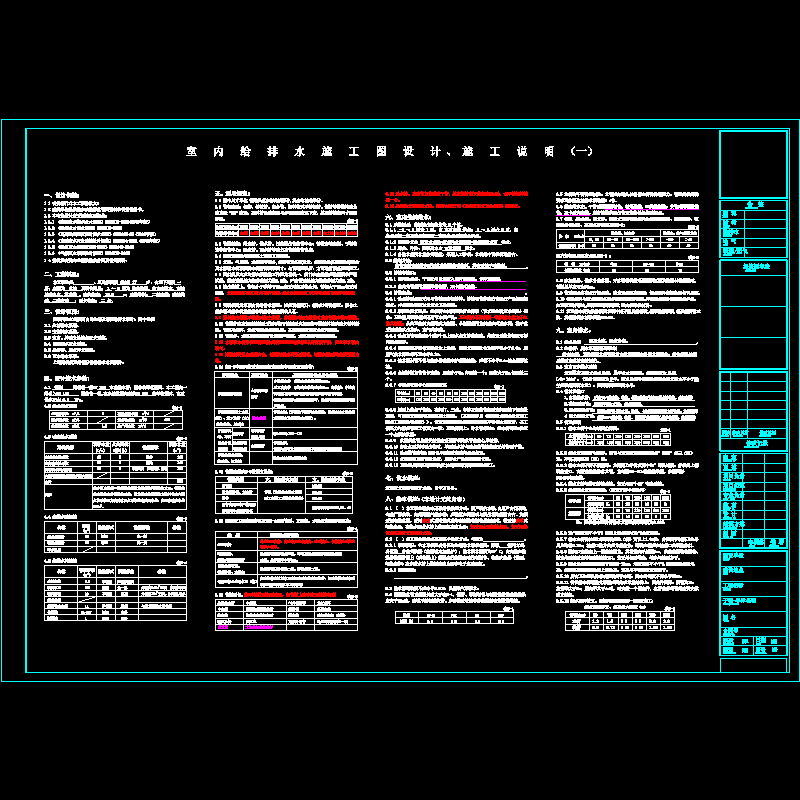

01-室内给排水施图设计 、 施工说明（一）v1.0.dwg

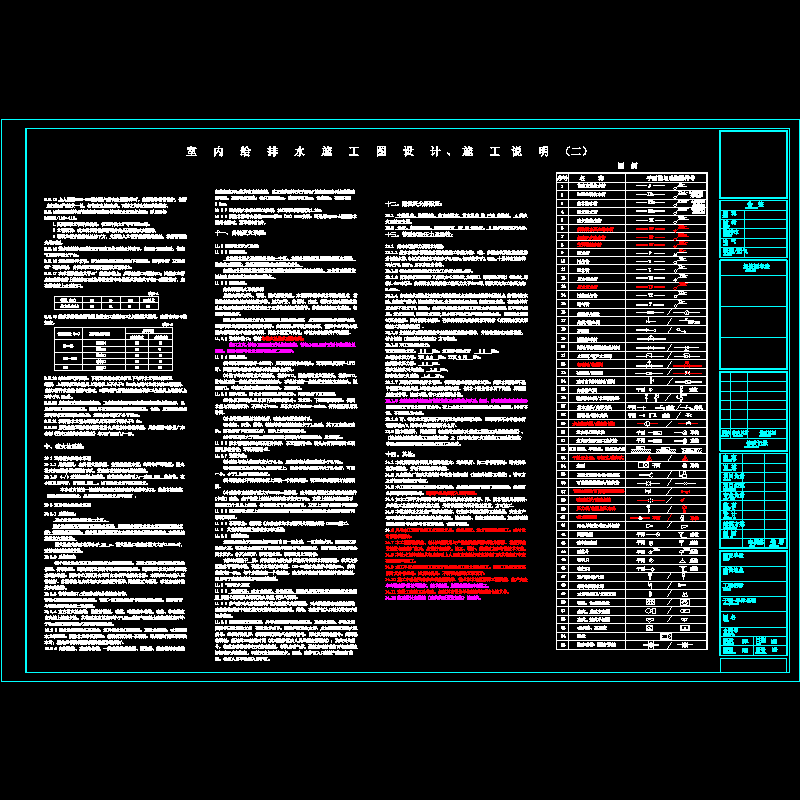

02-室内给排水施图设计 、 施工说明（二）v1.0.dwg
