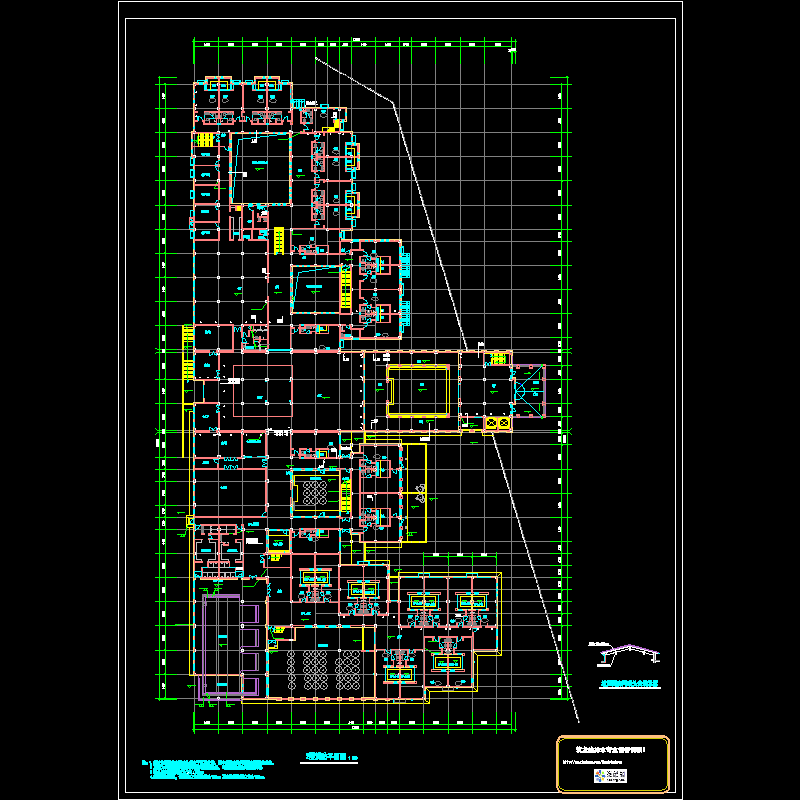

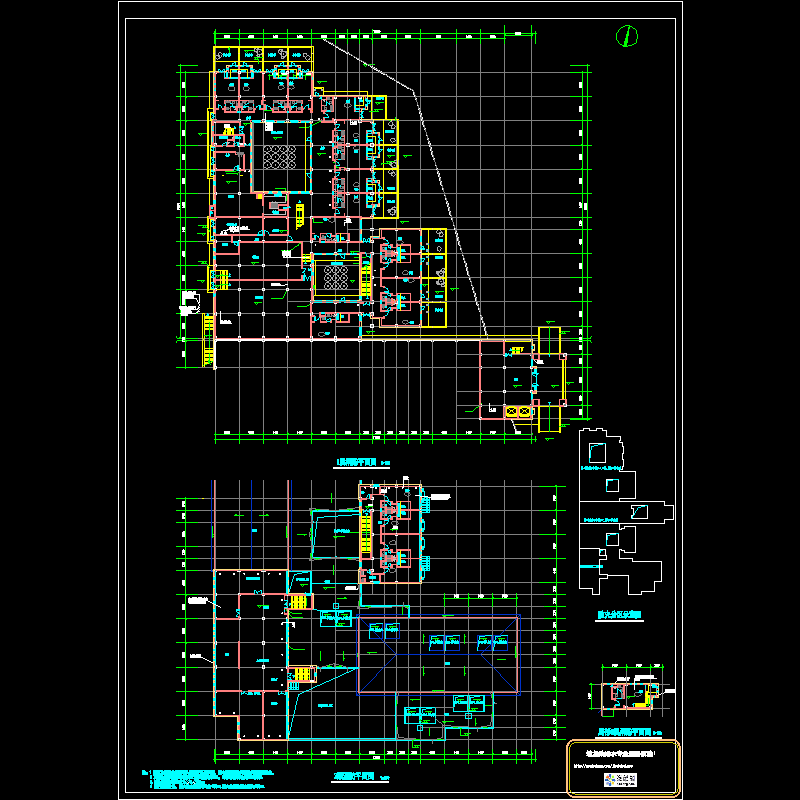

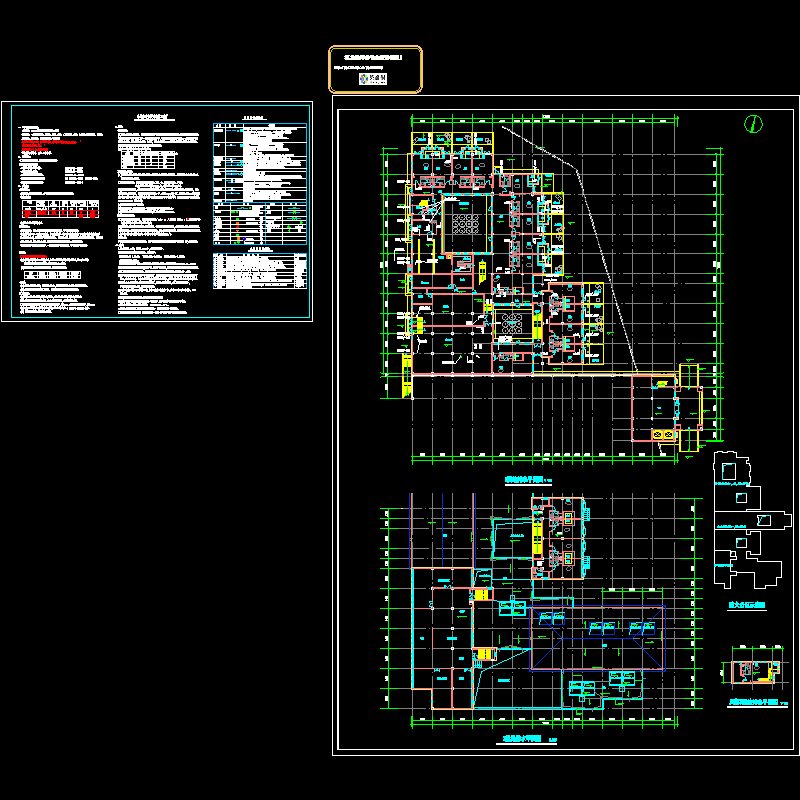

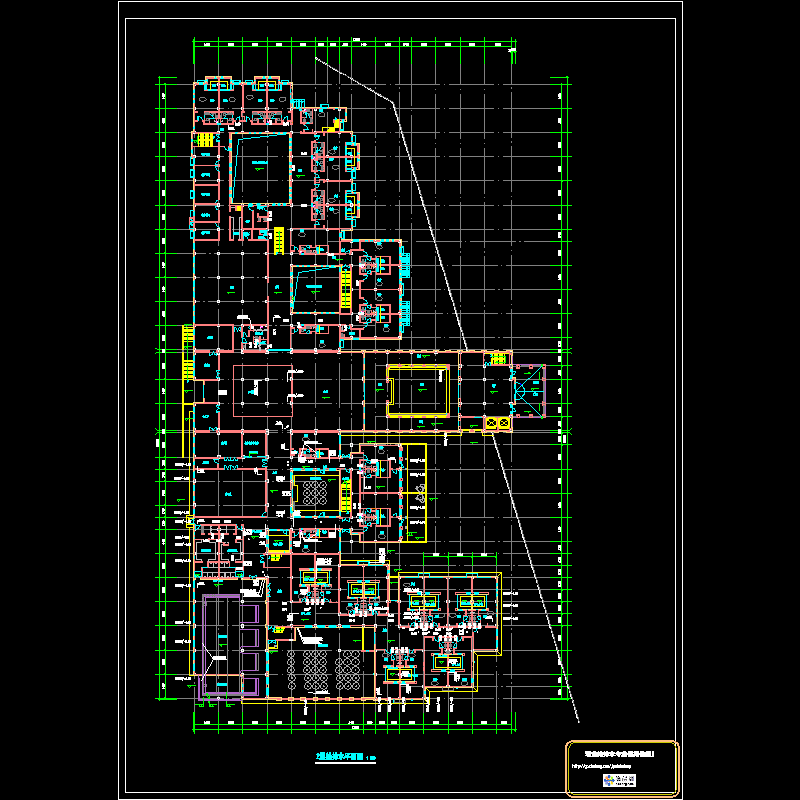

温泉酒店给排水CAD施工图纸(自动喷水灭火系统)(dwg)

ttyyuullk123 · 发表于 2020-8-25 19:57:24

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：宾馆酒店
出图日期：2009
设计阶段：施工图设计
供水方式：高位水箱
供水分区：无
污废水排水体制：分流
设计内容：给排水,热水,消火栓,自动喷水,灭火器
设置场所火灾危险等级：中危险级Ⅰ级

附件详情

一、部分项目概要及设计内容：
工程名称：某温泉酒店公寓度假村·酒店使用性质：一层为消防泵房、换热站、厨房、客房; 二层为餐厅、客房、会议室；三层为客房、健身区。建筑层数：地上3层; 建筑建筑结构形式：框架结构建筑防火类别：二级；多层民用建筑，建筑体积约为30357.66m。总建筑面积:9102.5平米，建筑总高度：6.9m(檐口高度)设计内容：给排水、消防、雨水等项。
二、给排水：
1.生活冷水：
(1)水源：由北区水塔供给，本楼所需最小工作压力为 0.25MPa
2.生活热水：
(1)本楼淋浴、洗脸盘用热水由容积式电热水器提供，电气专业预留电量。
(2)本楼客房汤池、温泉SPA热水，由温泉水提供。
3.污水：
(1)本楼温泉废水单独收集排放。
(2)本楼地上的污水排入室外检查井,经小区内化粪池,集中污水处理后，排入人工湿地。厨房污水经室外隔油池集中污水处理后排入人工湿地。
4.雨水：
(1)本楼坡屋面雨水外排，平屋面雨水内排，部分经埋地雨水管排入室外的雨水明沟。
(2)本楼室外庭院内雨水排入雨水沟，经埋地雨水管排入室外的雨水明沟。
三.消防概况：
1.消防水池位于本楼1层，负责南北区公寓楼与酒店的室内外消火栓用水量、喷淋系统的消防用水量。
2.消火栓给水系统：
(1)本楼室内外消火栓水量均由位于本楼1层的消防水池及消防泵房提供。屋顶水箱位于待建公寓（小区内最高建筑物）屋顶。

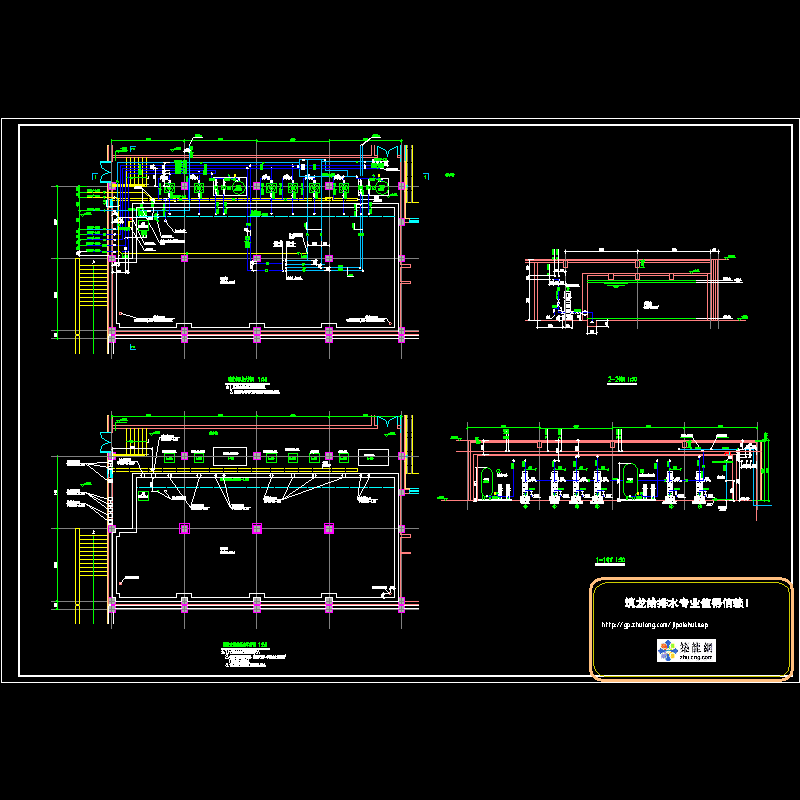

自动喷水灭火系统：本楼按中危险级I级设计，设计喷水强度 6L/min·m2 ，作用面积 160m2 。自喷系统的加压泵与稳压装置位于本楼一层的消防泵房内.
3.灭火器：本楼按A类火灾中危险级设置灭火器。每个消火栓箱下配置两具磷酸铵盐干粉灭火器 MF/ABC3型。
