5层购物商场中央空调系统设计CAD施工图纸(dwg)

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：商业
• 建筑高度：多层建筑
• 建筑面积：18172.30平方米
• 地上层数：5层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统
• 项目地址：四川

附件详情

• 暖通空调设计说明
• 负一层通风、防排烟及空调风系统平面图
• 一层通风、防排烟及空调风系统平面图
• 二层通风、防排烟及空调风系统平面图
• 屋顶层通风、防排烟及空调风系统平面图
• 通风、防烟系统设备表
• 防排烟系统控制流程图
• ....

附件详情

1.项目概况：
项目位于成都市，总建筑面积为：18172.30平方米，其中地下室建筑面积为：4218.36平方米，地上建筑面积为：13953.94平方米。
该资料内容包括通风、防排烟、空调系统以及空调的冷、热源系统。
2.空调系统：
消防控制室由于工艺条件及业主特殊要求、或由于使用功能和使用时间的要求，采用分体式热泵空调机组，其它区域均采用中央空调系统。中央空调系统的冷、热源均由风冷热泵涡旋式冷（热）水机组提供，共设置三台。冷（热）水循环泵的设置与冷（热）水机组一一对应，采用三台冷（热）水循环泵，冷（热）水循环泵均设置在水泵房内。各空调区域的室内空调负荷主要由室内空气处理设备负担，并采用机器露点送风方式。
3.通风排烟系统设计：
通风设计主要以自然通风为主，当自然通风无法满足规范要求时，则采用机械通风。地下车库、卫生间、水泵房、报警阀室、柴油发电机房等均设置机械通风系统，上述区域的通风系统均为机械排风、自然进风方式。
地下室机械排烟的防烟分区均按照防火分区进行划分，车库防烟分区面积均不超过2000m2，防烟分区采用高度不小于500mm的结构梁.....

编制于2013年，图纸共17张。

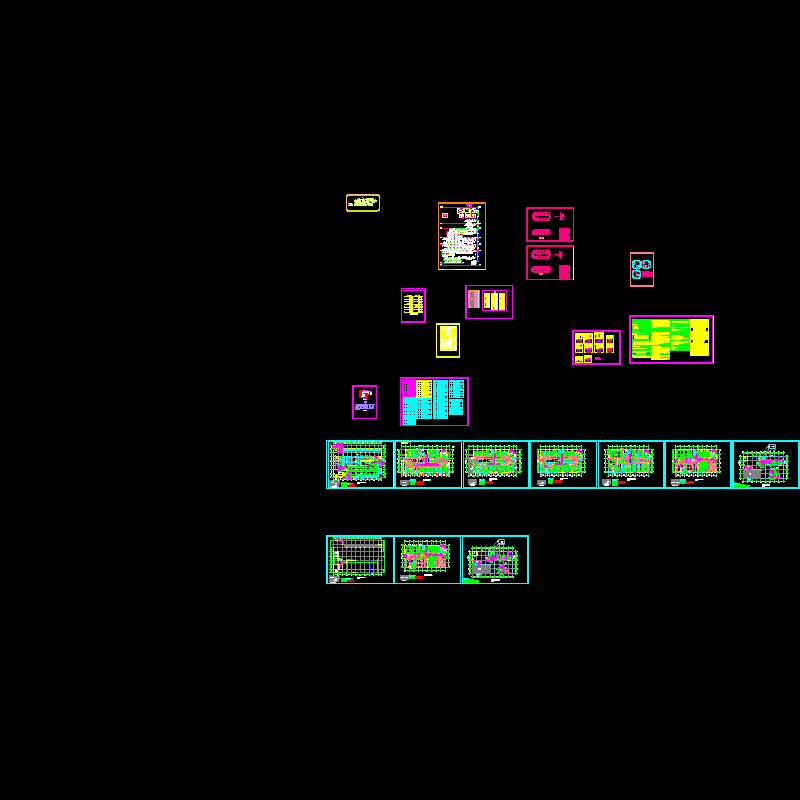

负一层通风、防排烟及空调风系统平面图
