一份豪华12层商务大酒店建筑施工CAD图纸(女儿墙高度)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 酒店类型：商务酒店
• 商业：无
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：30张
• 设计年代：近代
• 建筑设计面积：15000平方米
• 占地面积：3094平方米
• 建筑高度：46.8m
• 地上层数：12层
• 设计效果图：无

附件详情

该项目为一栋商务大酒店的建施图建设地点：响水县设计年份：近代.8 建筑高度：46.8米（12层）建筑设计面积：15000平方米，占地面积：3094m2，建筑设计结构形式：框架建筑至女儿墙高度为:46.8M。设计功能：餐厅、商务中心、会议室、多功能厅、桑拿、棋牌室、KTV包厢、标准客房等图纸内容：总平面图、各层平面图、立面图、剖面图、 节点详图 、设计说明等30张图纸图纸设计深度：施工图设计效果图：无

第 1 张图

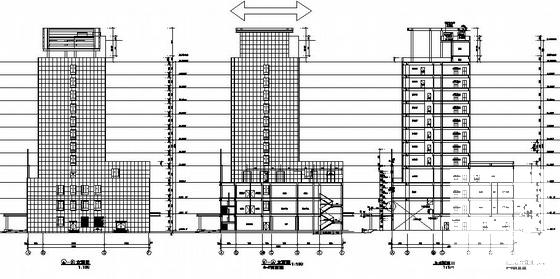

第 2 张图

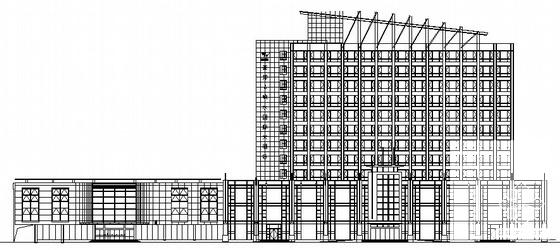

第 3 张图

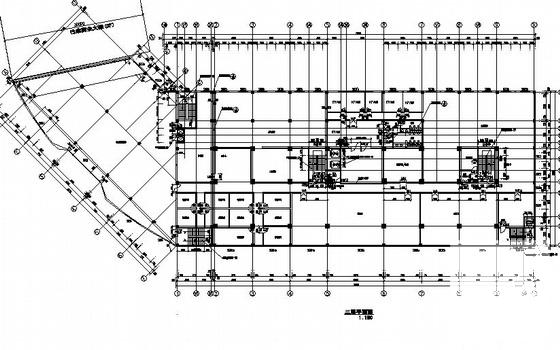

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
