一份4层购物广场建筑给排水CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：4层
• 建筑地下层数：3层
• 图纸设计深度：施工图
• 参考图纸：20张
• 地下室用途：商业,车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目所在地：四川

附件详情

• 资料目录
• 设计说明
• 地下三层给排水平面图
• 地下三层啧淋平面图
• 地下二层给排水平面图
• 地下二层喷淋平面图
• 地下一层给排水平面图
• 地下一层喷淋平面图
• 一层给排水平面图
• 一层喷淋平面图
• 二层给排水平面图
• 二层喷淋平面图
• 三层给排水平面图
• 三层喷淋平面图
• 四层给排水平面图
• 四层喷淋平面图
• 屋顶雨水平面图
• 卫生间大样图
• 给排水系统展开图
• 消火栓系统展开图
• 自动喷淋系统展开图

附件详情

项目概要：该项目位于四川，是以商业建筑给排水项目，地下三层，地上四层；其中地下一层为超市，地下二层、三层为停车场，地上一至三层为商铺区域，四层为餐饮区；建筑高度为：13.5米；
设计内容：室内给排水系统、消火栓给水系统、自动喷水灭火系统；
共计20张图纸

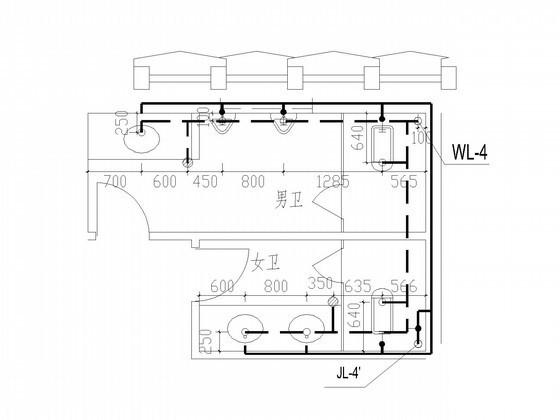

卫生间大样图

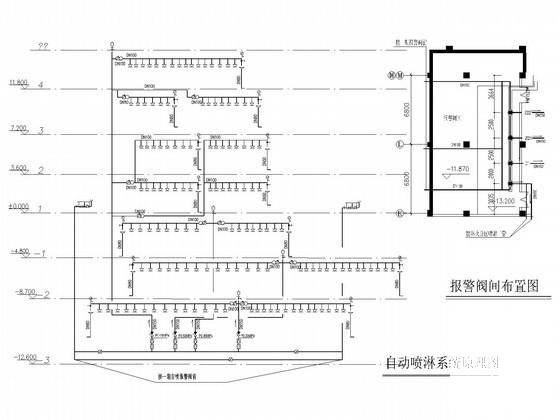

自动喷淋系统原理图

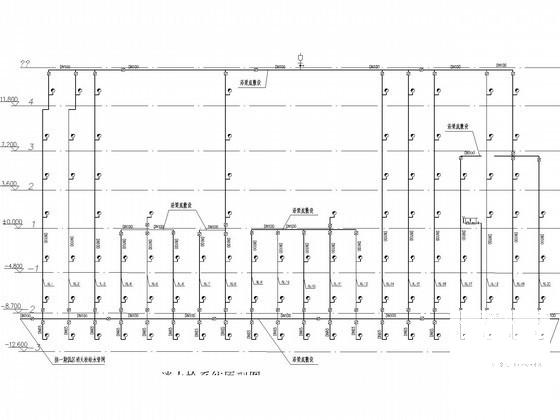

消火栓系统原理图

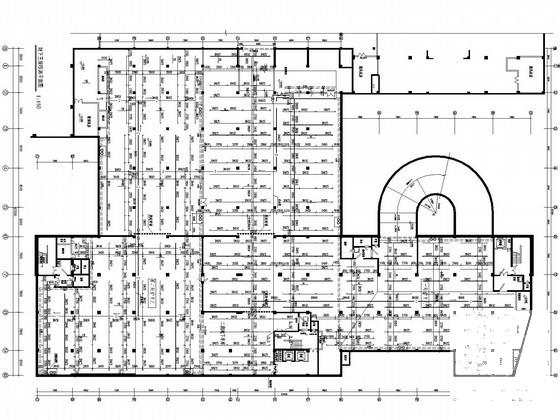

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
