9层商业综合楼给排水全套CAD施工图纸(室内消火栓系统)(dwg)

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：商业,宾馆,娱乐,餐饮
• 建筑高度：高层建筑
• 建筑结构形式：钢筋混凝土结构
• 地上层数：9层
• 图纸设计深度：施工图
• 参考图纸：12张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,气压水罐,水池
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,水泵,卫生间,阀门管件
• 热水供应方式：集中热水供应

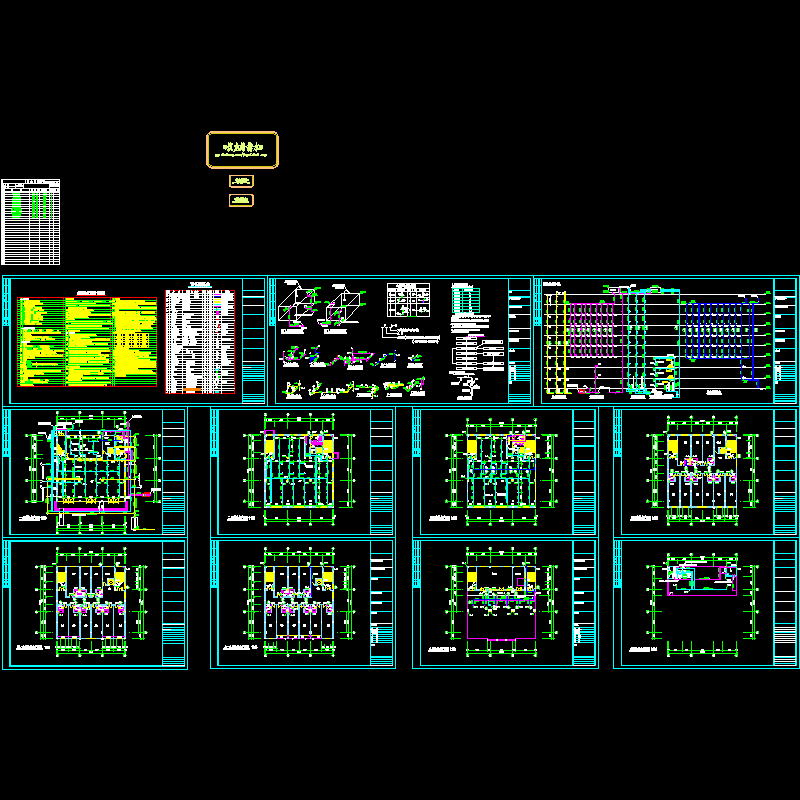

附件详情

• 资料目录
• 设计说明、材料表
• 水系统原理图
• 水系统局部透视图
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 五~六层给排水平面图
• 七~八层给排水平面图
• 九层给排水平面图
• 屋面给排水平面图

附件详情

该项目为商业楼，共九层。耐火等级二级，火灾危险等级为中级。该项目为单体设计，底层平面图中的管线设计至室外化粪池，室外给排水构筑物等在总图上确定（已有设计的除外）。该项目±0.000相当于黄海高程现场确定，室外地坪标高-0.500。该项目设计内容包括：给水系统，热水系统，排水系统, 消火栓系统,喷淋系统。
编制于2012年，共12张图。

四层给排水平面图

水箱透视图

水系统原理图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
