商业办公综合楼给排水CAD图纸

附件详情

共18张图纸
一、项目概要
该项目为XX市XXX大厦工程,地上共一十四层,地下一层;建筑高度49.45m。基地位于该市繁华地段XXX大街中段西侧,北靠市第一百货大楼,南邻建行大厦,地理位置十分优越。该资料范围包括消防给水设计,喷洒系统设计,室内给排水变更设计。

二、设计依据
1.GBJ15-88《建筑给水排水设计规范》(1997年版)。
2.GB50045-95《高层民用 建筑设计防火 规范》(版)。
3.GB50084-近代《自动喷水灭火系统设计规范》。
4.GB50268-97《给水排水管道工程施工及验收规范》。
5.CECS41∶92《建筑给水硬聚氯乙烯管道设计与施工验收规程》。
6.GB/T12772-1999《排水用柔性接口铸铁管及管件》。
7.根据甲方提供的资料。
7.根据原设计图纸资料。
8.根据建筑等专业提供的有关资料。

三、生活给水系统
该项目采用城市自来水作为水源,接管点处日平均水压为0.3MPa。该项目最高日生活用水量为40.4m3,最大时用水量为4.94m3。
生活给水系统分成高、中、低三个分区。低区为四层及以下各层,由市政管网
直接供水;5~8层为中区供水范围,9~14层为高区供水范围,均由变频给水设备自动供水。但中区部分设减压阀减压后供给。屋顶水箱为消防专用。
四、排水系统
该项目最高日生活排水量为34.3m3。
排水采用单立管制,中部八层位置设消能装置,商业部分采用单独排水。消防电梯底部设集水井收集废水,用潜水泵提升到室外。
五、消火栓给水系统
该项目建筑高度为49.45m,属于二类高层办公楼。地下室水池消防储水240吨;屋顶水箱消防水量为12吨。
该项目室内消火栓给水系统用水量为20L/s,室外消火栓用水量为20L/s;火灾延延续时间按2小时计算。消火栓最底层栓口处静水压力不大于0.80MP,故系统不分区。超压楼层4层及以下各层采用减压消火栓。消火栓泵一用一备。屋顶设有一套THX-I-X-10型全自动消防稳压气压给水设备。稳压泵和消防泵联锁控制,消防泵启动后切断稳压泵电源,以免浪费能源

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

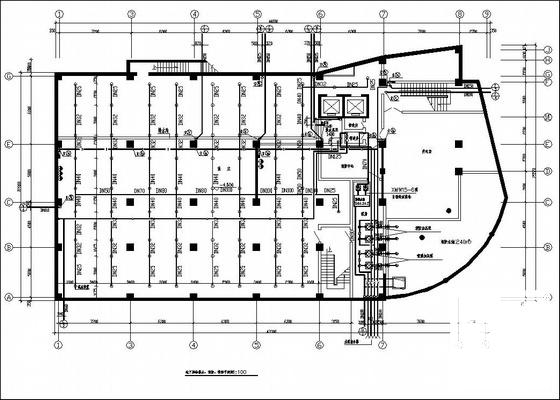

  • 办公综合楼给排水 - 1
    办公综合楼给排水 - 1

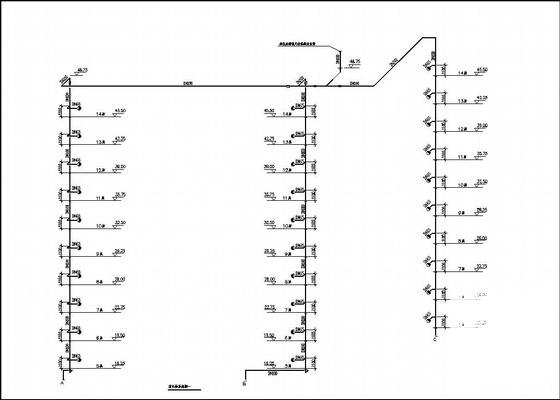

  • 办公综合楼给排水 - 2
    办公综合楼给排水 - 2

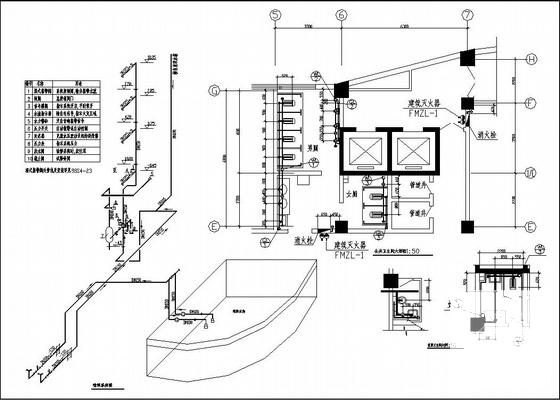

  • 办公综合楼给排水 - 3
    办公综合楼给排水 - 3

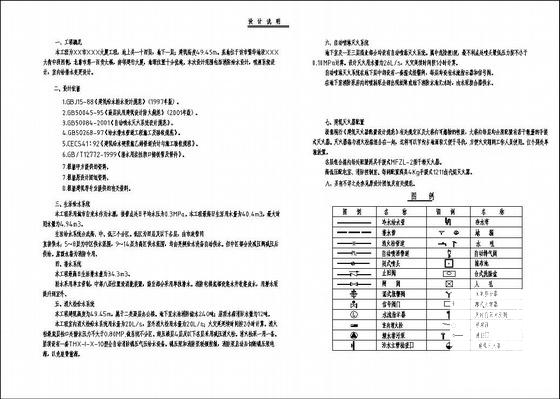

  • 办公综合楼给排水 - 4
    办公综合楼给排水 - 4
以上是部分截图,请下载附件后查看完整高清内容
