[CAD图]大型住宅地下车库项目空调通风及防排烟设计(机械加压送风)(dwg)

shenshenmi · 发表于 2020-8-25 19:56:15

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：住宅
建筑高度：高层建筑
图纸设计深度：施工图
设计年代：近代
设计内容：通风,防排烟
项目地址：贵州

1、该项目位于贵州省观山湖区。该项目名称为中铁十二滩(中铁阅山湖）C组团。其中，C-181～C-182号楼均为高层住宅，均共二十八层。 其地下一层为为停车库及设备用房。

2、该项目 地下一层停车库 共有九个防火分区，按防火分区共划分为十八个防烟分区。地下停车库按防烟分区设置机械排烟（风）系统，每个防烟分区内设置一台消防高温排烟双速风机，消防时排烟，高速运行；平时通风，依负荷情况变速运行，设混流风机机械补风或利用汽车出入口、外窗自然补风。送、排风口均为单层百叶。防烟楼梯间及其前室、合用前室设机械加压送风系统。

节能设计

1、本项目排风系统的排风机均采用节能低噪音型，工作工况点位于厂家推荐的工况区域内，风机效率均大于80%，该机械排风系统的单位风量耗功率均小于0.27w/(m^U3^U/h)。

...........

图纸展示：

地下室通风平面图

地下室顶板通风

通风设计说明

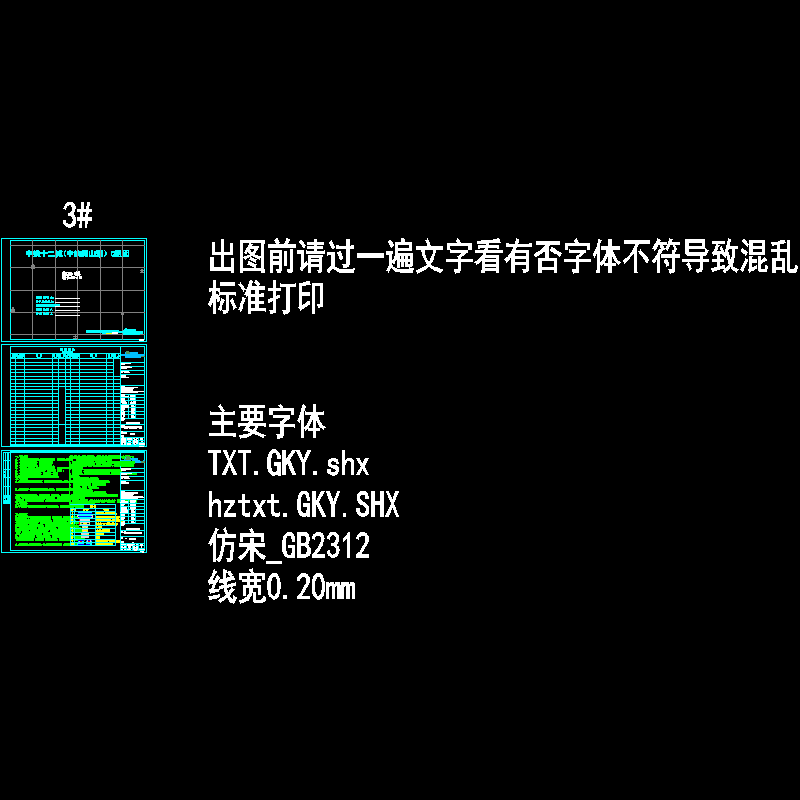

资料目录
