地下车库通风及防排烟系统设计施工CAD大样图

  • 设计说明:有
  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:安徽

附件详情

一、项目概要:

该项目位于上海市,是一个地下车库建筑。图纸内容包含平时通风排烟设计说明及材料表,地下室平时通风平面图,人防工程战时通风施工图设计说明主要设备材料表,战时通风系统原理图、图例,通风安装大样图,地下室战时通风平面图,防护单元进排风口平剖面图等...

二、通风系统:

汽车库平时通风按稀释浓度法及换气次数6次/小时综合考虑取大值,非机动车车库换气次数4次/小时计算,层高按3.0米计算...

三、防排烟系统:

该项目防火分区划分为7个防火分区,8个防烟分区...

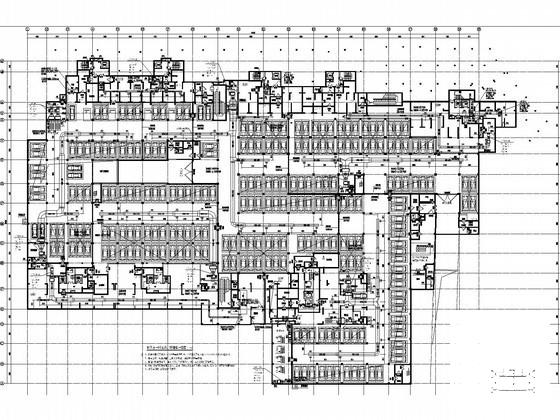

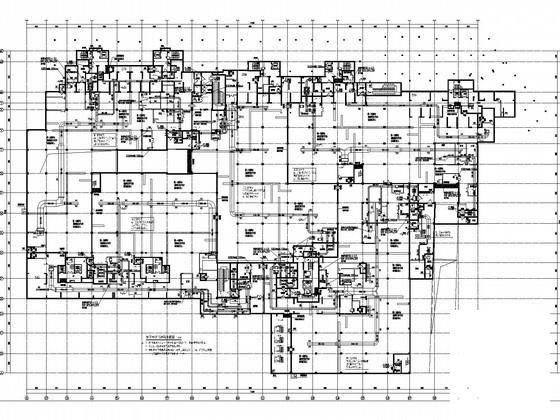

地下室战时通风平面图

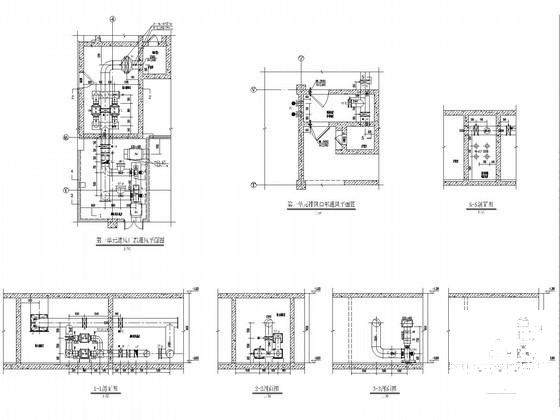

第一防护单元进排风口平剖面图

第三防护单元进排风口平剖面图

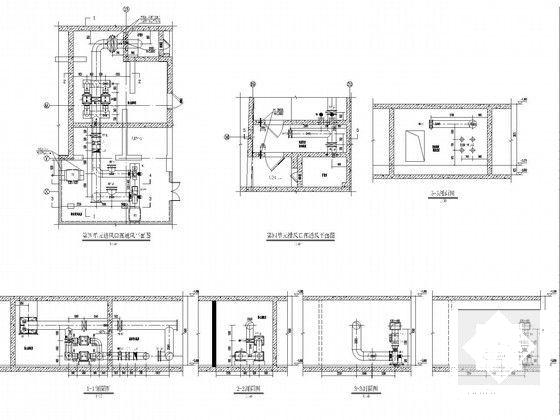

第四防护单元进排风口平剖面图

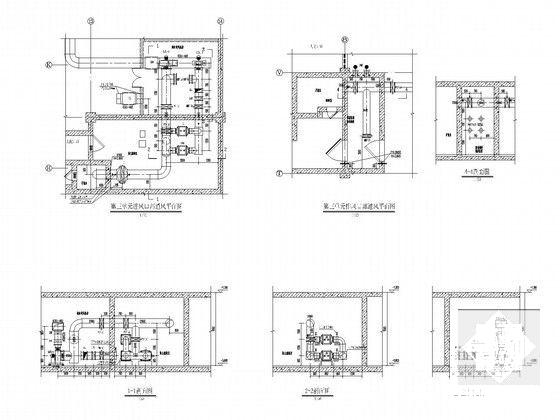

第二防护单元进排风口平剖面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地下车库防排烟设计 - 1
    地下车库防排烟设计 - 1
  • 地下车库防排烟设计 - 2
    地下车库防排烟设计 - 2
  • 地下车库防排烟设计 - 3
    地下车库防排烟设计 - 3
  • 地下车库防排烟设计 - 4
    地下车库防排烟设计 - 4
  • 地下车库防排烟设计 - 5
    地下车库防排烟设计 - 5
  • 地下车库防排烟设计 - 6
    地下车库防排烟设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
