设计说明：有
-
建筑类别：办公
-
建筑高度：多层建筑
-
建筑面积：5282.43平方米
-
地上层数：四层
-
图纸设计深度：扩初图
-
设计年代：近代
-
设计内容：采暖
-
冷热源：水地源热泵
-
采暖系统：热水辐射
-
项目地址：山东
一、项目概要：
1,该项目为山东省虹鼎新材料科技有限公司厂区设计-2#办公楼。建筑面积为5282.43平米；
2.建设地点:山东省平原县。
3.建设单位:山东省虹鼎新材料科技有限公司。
4.设计使用年限为50年。
5.建筑规模：地上4层；层；建筑总高度16.25米（屋面面层）
6.建筑分类：多层公共建筑。
7.主要结构类型：钢结构，基础采用独立基础。
8.建筑耐火等级：耐火等级为二级。
9.抗震设防烈度：7度。
二、设计依据：
《民用建筑供暖通风与空气调节设计规范》GB50736-2012
《建筑设计防火规范》GB50016-2014（2018年版）
《暖通空调制图标准》GB/T 50114-2010
《公共建筑节能设计标准》GB50189-2015
《公共建筑节能设计标准》DB13（J）81-2016
《办公建筑设计规范》JGJ67-2006
《通风与空调工程施工质量验收规范》GB50243-2016
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
《绿色建筑评价标准》DB13（J）/T113-2015
《建筑机电工程抗震设计规范》GB50981-2014
建筑专业提供的平、立、剖面图及建设单位要求。

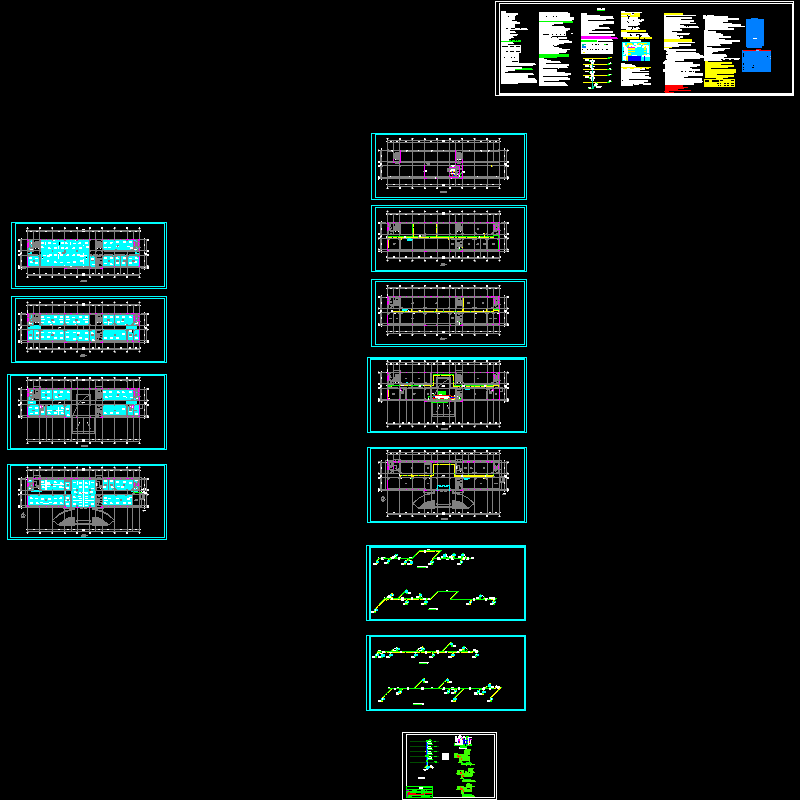

图纸展示：
一层平面图
二层平面图
三层平面图
四层平面图
采暖系统图
一层二层采暖干管系统图
三层四层采暖干管系统图
