健身中心空调通风及防排烟系统设计CAD施工大样图（采暖设计）(dwg)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：体育
• 建筑高度：多层建筑
• 建筑面积：5862平方米
• 地上层数：1层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计年代：近代
• 设计内容：空调,通风,采暖,防排烟,冷热源,其它
• 冷热源：水地源热泵
• 空调系统：空气-水系统
• 采暖系统：散热器供暖
• 水系统：单式泵,变流量,双管制,同程式,异程式
• 送风方式：散流器送风
• 节点大样：风机盘管
• 项目地址：江苏

一、项目概要：

该项目位于江苏省，是一个健身中心建筑项目，地上1层，地下1层，建筑总高度14.500米，总建筑面积约5862平方米。

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，地源热泵系统流程图，A-A、B-B、F-F、G-G剖面图，泳池空调风管平面布置图，地下层空调通风平面图，地上空调平面图，空调、通风平面图，空调水管平面图，屋面空调设备平面图，空调水管轴测图，地源热泵机房管道平面布置图，机房设备基础及排水沟平面布置图，地源热泵机房设备平面布置图，泳池地暖管道平面布置图，地暖设计及施工说明，泳池地暖干管 平面布置图 ，分集水器安装示意图，地暖剖面大样图等...

二、空调系统：

1.冷热源：采用二台螺杆式地源热泵机组(带全热回收)做为该项目的冷热源...

2.风系统：采用风机盘管加新风系统...

3.水系统：采用一次泵变水量两管制系统，空调循环水系统水平同程竖向异程布置...

三、 通风防排烟 系统：

通风系统：

1.消防泵房设机械送风及机械排风，通风换气量按4次/h换气次数计算。

2.水处理式设机械送风及机械排风，通风换气量按8次/h换气次数计算。

3.地源机房设机械送风及机械排风，通风换气量按12次/h换气次数计算。平时通风兼做地源热泵机房的事故通风，事故通风的手动控制装置应在热泵机房的室内外便于操作的地点分别设置。

4.卫生间、淋浴间设机械排风，排风量按10次/h换气次数计算。

5.药品库、加药间设机械送风及机械排风，通风换气量按15次/h换气次数计算。药品库、加药间均采用防腐型风机...

防排烟系统：

1.该项目各楼梯间均满足《 建筑设计防火 规范》GB 50016-2014中自然通风防烟方式的要求。

2.所有疏散内走道长度不大于20m。

3.乒乓球、羽毛球场均有可开启外窗，且距防烟分区内最远点的水平距离小于30m...

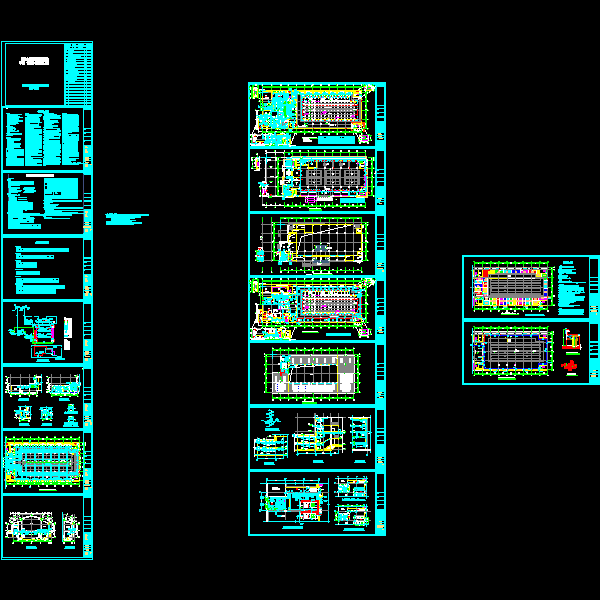

图纸展示：

地下层空调通风平面图

一层空调平面图

泳池地暖管道平面布置图

泳池空调风管平面布置图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
