村委会办公大楼给排水系统设计CAD图纸(dwg)

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有

该项目为榆林市王圪堵水库横山县移民安置沙峁村委会，总建筑面积1393平米，建筑高度9m,地上二层。

本单体设有给水系统、排水系统、移动灭火器系统。

生活给水系统

由自备给水管网自下而上供水，供水压力为0.25MPa。

本单体使用人数60人，每人每日30L，使用时间8h,小时变化系数1.3；最大日生活用水量为：1.8立方，最大时用水量为0.29立方，平均时用水量为0.225立方。

生活污废水系统

室内污水自流排入室外污水检查井,生活排水采用专用通气立管的合流制排水系统,最高日生活污水排水量为1.71立方。

建筑物内污水经室外化粪池处理后，定期清运，待市政污水管网完善后方可排入市政污水管道。

卫生间排水立管设置通气立管。

雨水排水系统

系统采用外排水系统，详见建施图纸。

建筑灭火器

采用磷酸铵盐干粉灭火器,每具灭火器最小配置级别为 2A，最大保护面积75平方米/A。

均放置于灭火器箱内 :具体做法详见07S207-100页（翻盖式置地型灭火器箱）型号：XMDF2-2。

一层平面图

给排水系统图

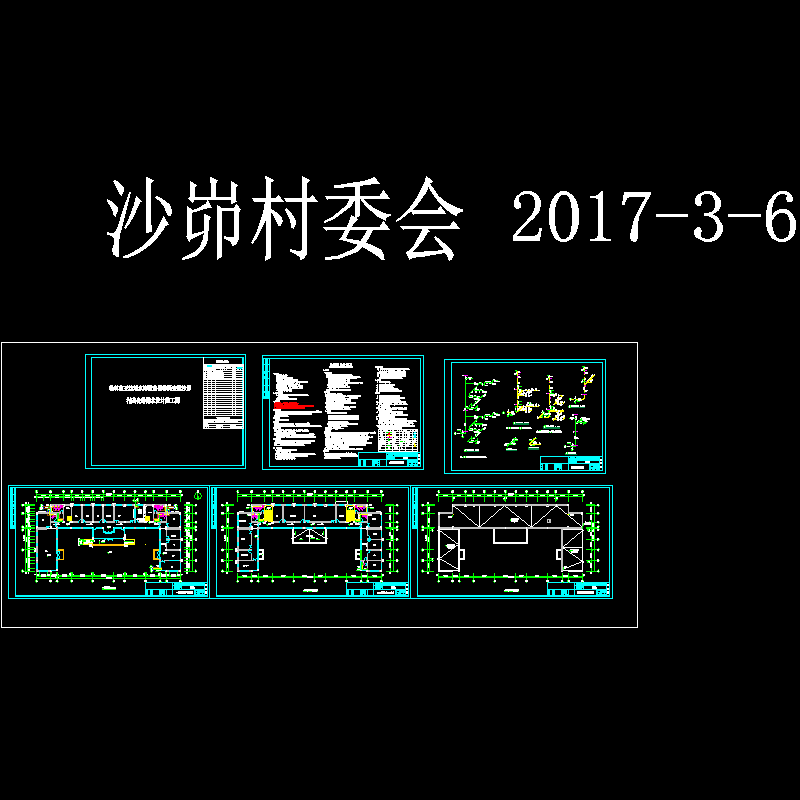

总缩略图

第 1 张图
