建筑类别：商业
-
建筑高度：多层建筑
-
建筑结构形式：钢筋混凝土结构
-
建筑面积：8925.11平方米
-
地上层数：3层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：45张
-
设计年代：近代
-
地下室用途：人防
-
节点大样：人防
-
防雷等级：第三类
-
接地方式：TN-S
-
项目地址：福建
-
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
-
弱电设计：
,其它
附件详情
-
资料目录
-
设计说明
-
低压配电干线图
-
泵房消防系统图
-
配电系统图
-
主要设备材料表
-
泵房干线平面图
-
泵房照明平面图
-
泵房消防平面图
-
基础接地平面图
-
一层电照平面图
-
一层
-
屋面
-
基础接地平面图
-
变配电主结线图
-
电气节能专项设计说明
-

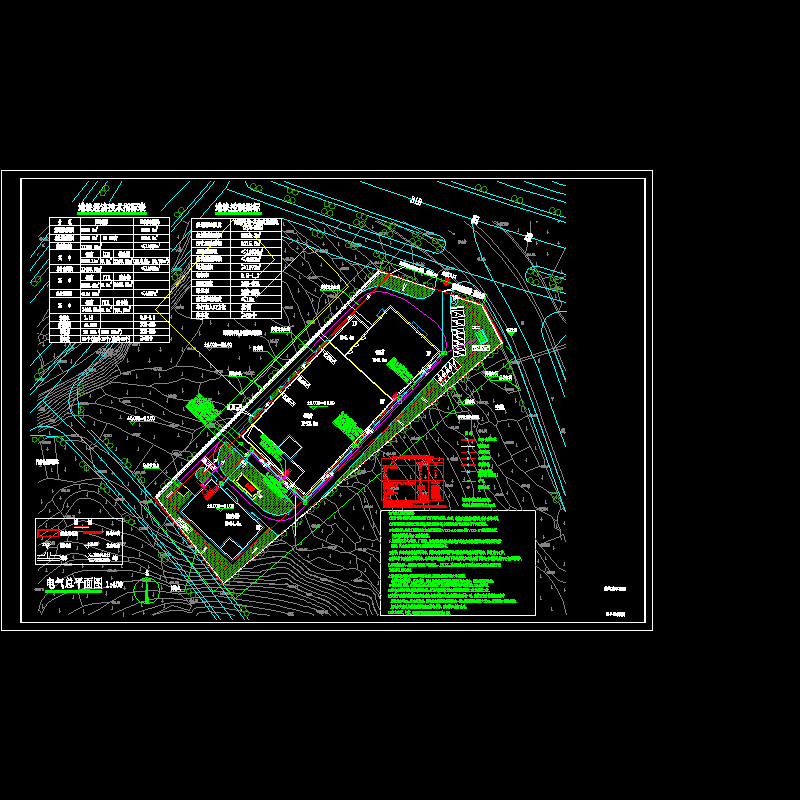

电气总平面图
-
低压配电干线图
-
综合布线系统图
-
有线电视系统图
-
配电系统图
-
二层电照平面图
-
三层电照平面图
-
屋顶防雷平面图
-
基础接地平面图
-
一层弱电平面图
-
二层弱电平面图
-
三层弱电平面图
-
消防系统干线图
-
一层干线平面图
-
二层干线平面图
-
三层干线平面图
-
一层照明平面图
-
二层照明平面图
-
三层照明平面图
-
屋顶防雷平面图
-
基础接地平面图
-
一层弱电平面图
-
二层弱电平面图
-
三层弱电平面图
-
一层消防平面图
-
二层消防平面图
-
三层消防平面图
-
屋顶消防平面图
-
……
附件详情
该项目为汽车4S店。工程地点：福建省。项目名称：汽车4S店，内设展厅、办公，配套汽车库及修车库。建筑总高度：13.8米；总建筑面积：8925.11平方米；综合楼一 、二层为办公大厅，三层为办公室。建筑总高度：13.5米；总建筑面积：2152.52平方米。室外消防用水量小于25L/S，耐火等级为二级。修车库为Ⅱ类修车库。消防用电负荷均为Ⅲ级负荷。设计范围：1）配电间低压配电系统；2）电力配电系统； 3）照明系统；4）建筑物防雷、接地系统及安全措施；5）火灾自动报警及消防联动控制系统。编制于2014年，图纸共45张。
二层电照平面图
一层干线平面图
二层照明平面图
基础接地平面图
配电系统图
屋顶防雷平面图
消防系统干线图
综合布线系统图
三层弱电平面图

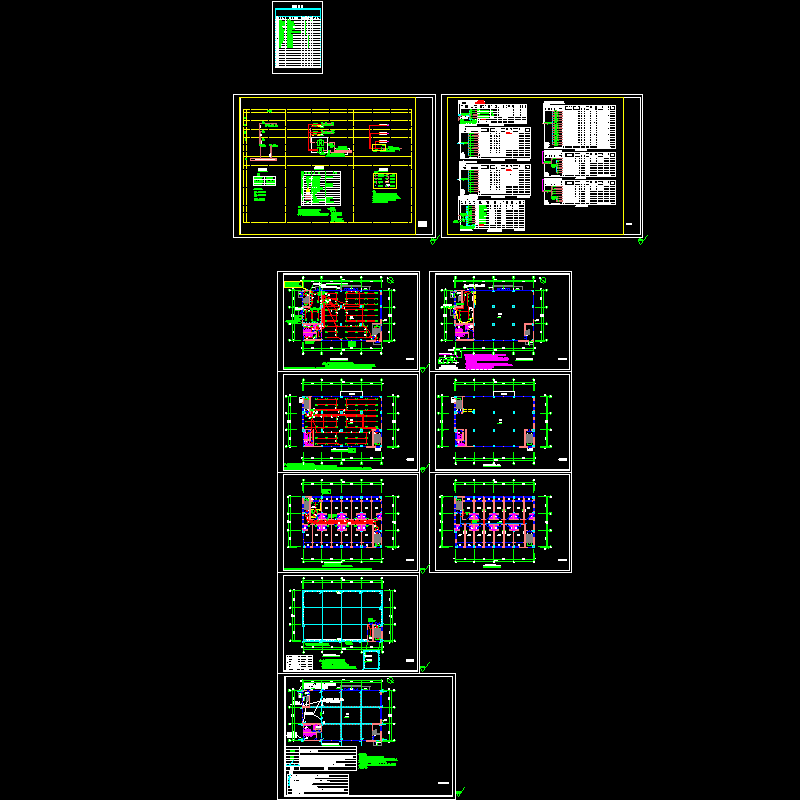

4s店 电施_t3.dwg

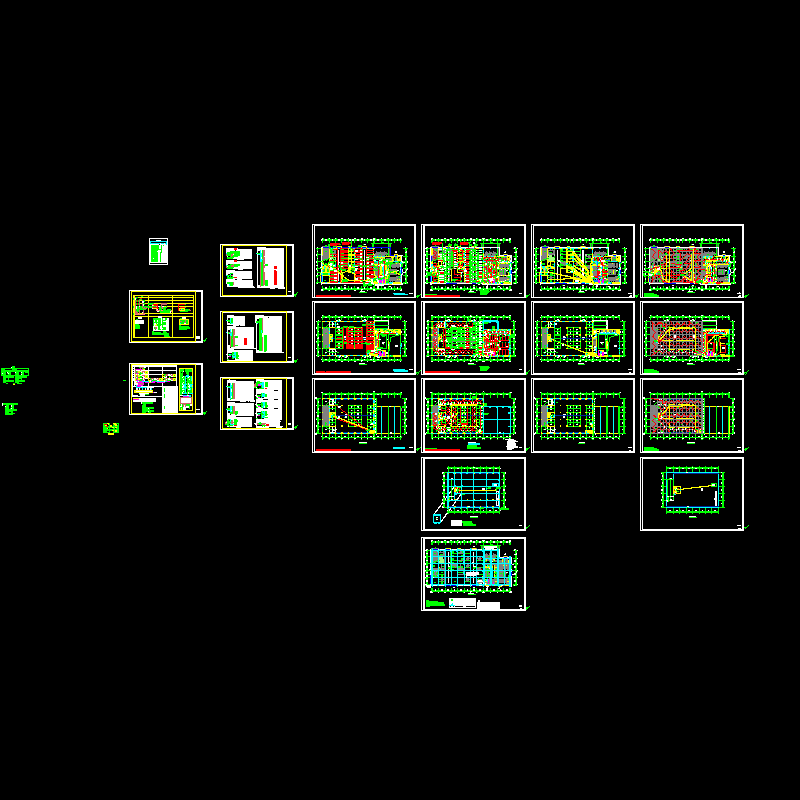

4s店综合楼 电施_t3.dwg
【总图】 电施_t3.dwg

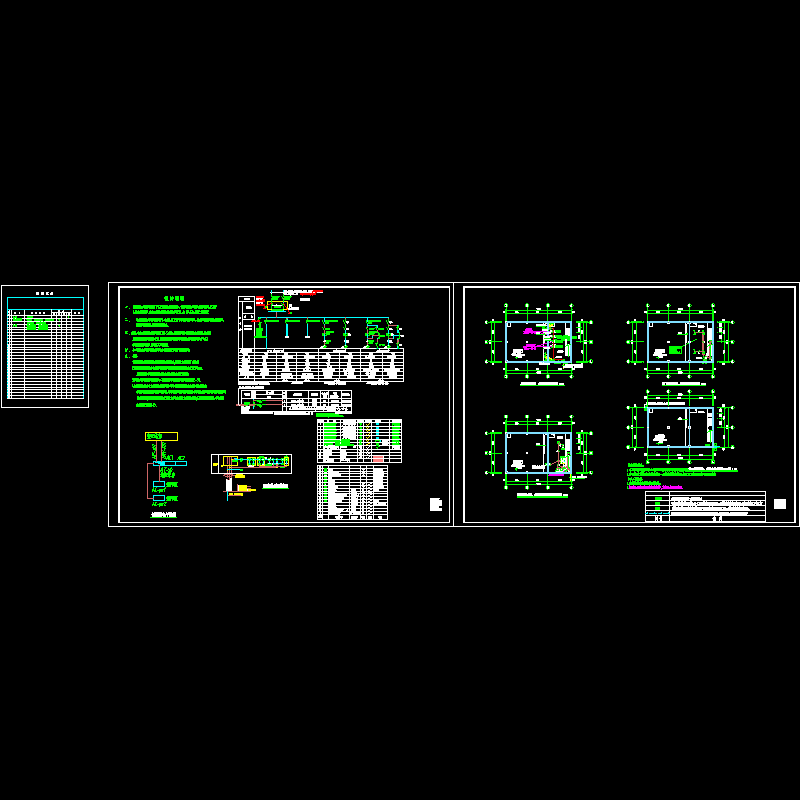

水泵房_t3.dwg

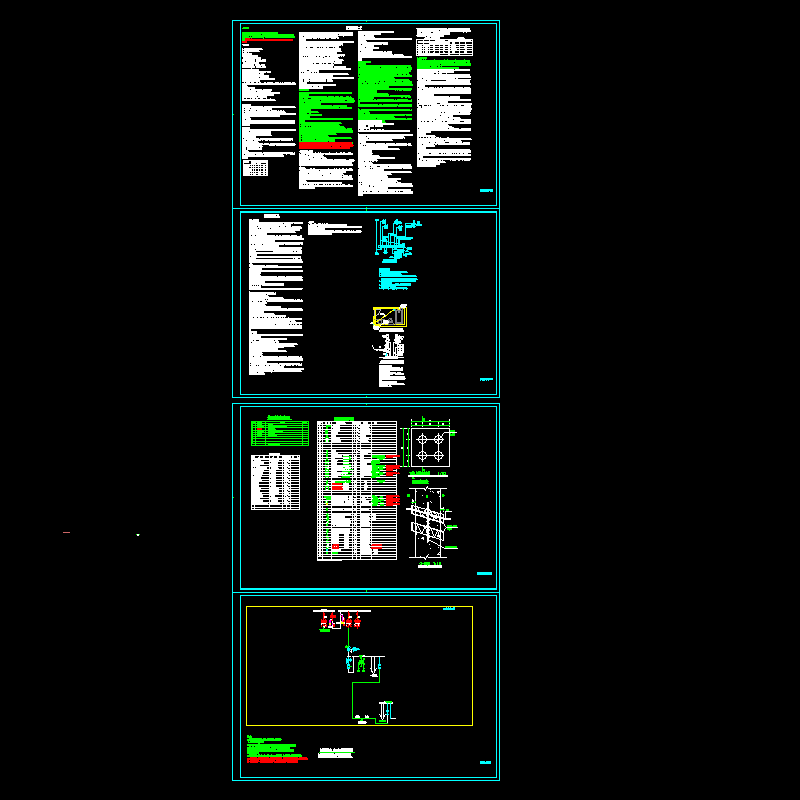

节能专篇_t3.dwg

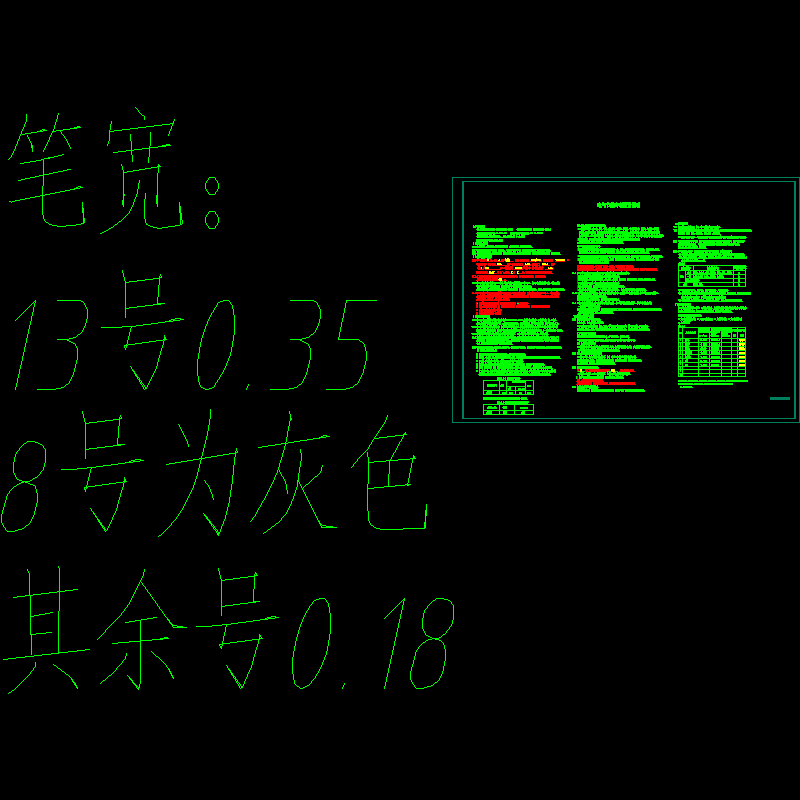

设计说明_t3.dwg
门卫施工图_t3.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
