该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：娱乐
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
参考图纸：8张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：污水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统
-
供水方式：市政供水
-
供水分区：无
-
排水体制：污废分流,雨污分流
-
排水技术：重力排水
-
大样节点：卫生间
-
项目所在地：浙江
附件详情
-
给排水设计及施工说明
-
图例、资料目录
-

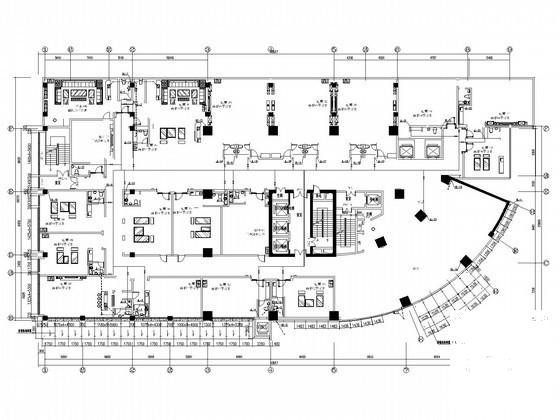

一层给排水平面图
-
二层给排水平面图
-
三层给排水平面图
-
四层给排水平面图
-

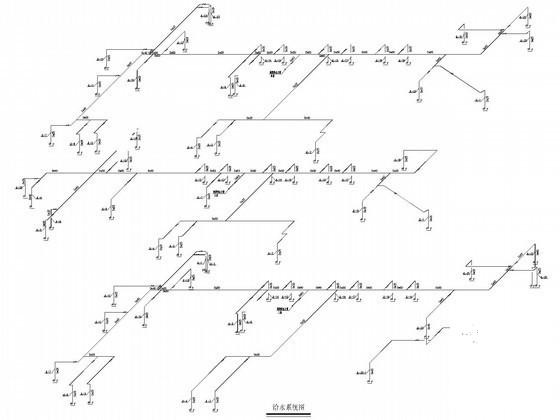

给水系统图
-
排水系统图
-

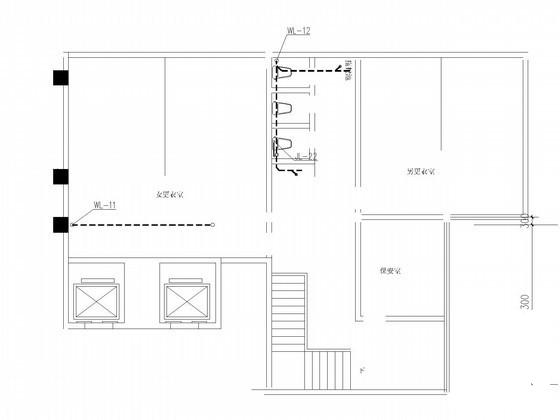

卫生间大样
附件详情
该项目位于浙江，为改造工程；设计范围为该工程室内给排水系统。生活给水水箱、变频水泵供给供给，该项目供水接原有供水管道。排水采用污、废合流，由排水立管汇集后，排至室外，汇入周边化粪池。入口处供水压力0.15~0.25MPa。
，共计8张图纸；
第 1 张图
第 2 张图
第 3 张图
第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
