一份27层著名商务办公大厦给排水CAD施工图纸(自动喷淋系统图)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,商业
• 建筑高度类型：多层建筑
• 建筑地上层数：27层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：37张
• 地下室用途：人防,车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
• 供水设备：高位水箱
• 供水方式：市政供水,变频供水,高位水箱供水
• 供水分区：三区
• 排水技术：重力排水
• 雨水重现期：5年
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：泵房
• 项目所在地：天津

附件详情

• 给水及中水总平面图
• 给排水设计施工说明，图例
• 各层给排水平面图
• 各层自动喷淋平面图
• 消防泵房平面图
• 给水及中水泵房给排水平面图
• 消火栓管道连接平面图
• 消火栓系统图
• 自动喷淋系统图

附件详情

本稿件为[天津]著名商务办公大厦给排水施工图纸，设计内容包括：给水系统，排水系统，消火栓系统，自动喷水灭火系统，空调冷却水循环系统，屋面雨水内排水系统及灭火器配置。
37张图纸。

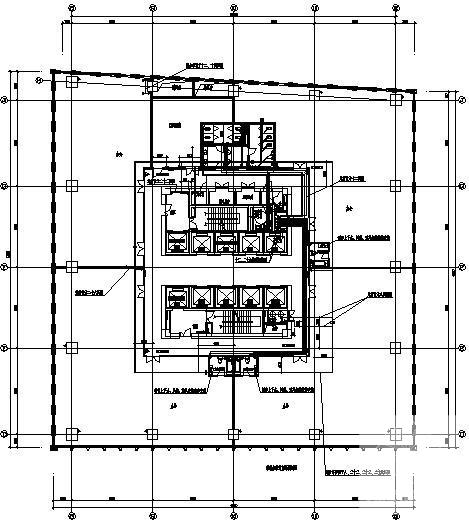

标准层给排水平面图

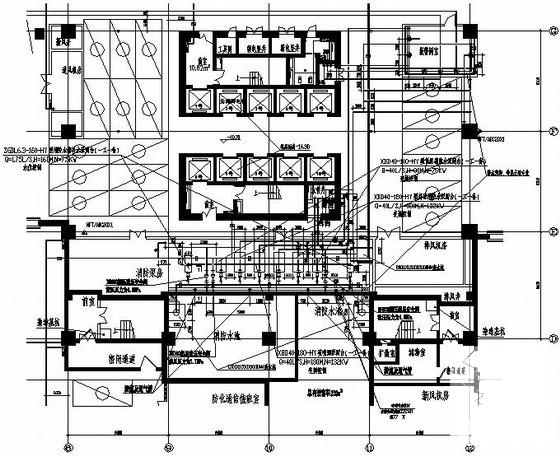

消防泵房给排水平面图

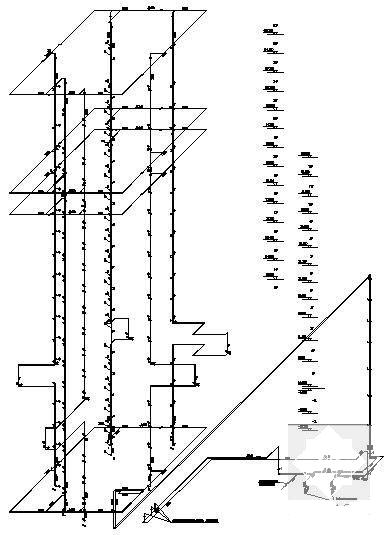

消火栓系统图

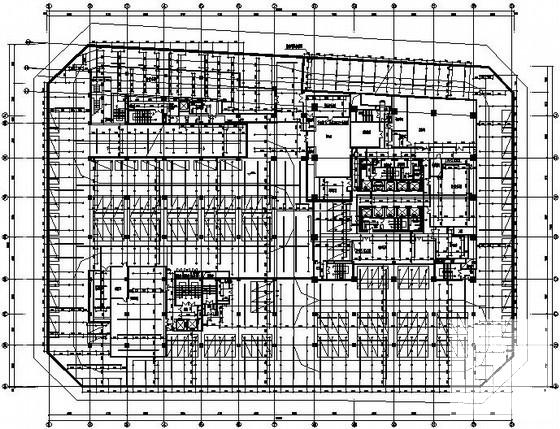

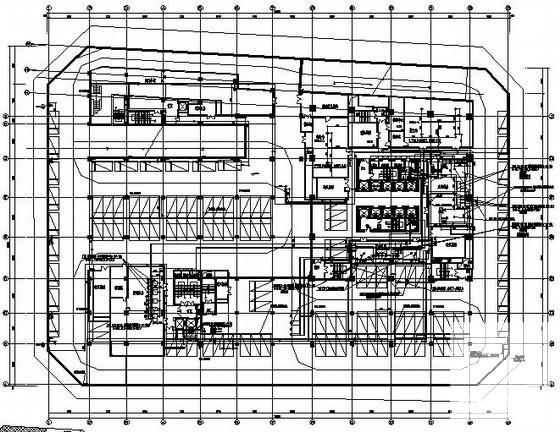

自动喷淋平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
