3层游泳馆暖通CAD施工图纸(全空气系统)(dwg)

wowow66 · 发表于 2020-8-26 20:33:58

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：商业,体育
建筑面积：20627平方米
地上层数：3层
地下层数：1层
图纸设计深度：施工图
设计内容：空调,通风,采暖
空调系统：全空气系统,空气-水系统
水系统：定流量,双管制,异程式
送风方式：侧面送风,散流器送风
项目地址：江苏

设计范围

根据要求对该工程作集中空调设计;对游泳池、跳水池、戏水池池周边区作地板辐射与散热器辅助采暖系统；对配电间、地下室通道作机械通风设计；对浴厕等作机械排风设计；对不满足自然排烟条件的内走道、池区等大空调作机械排烟设计。

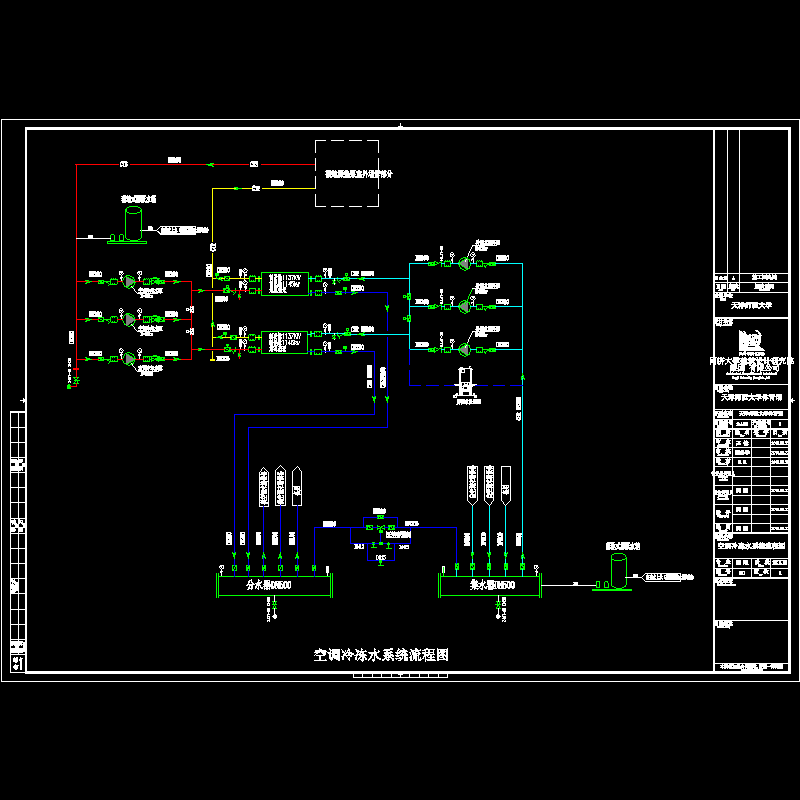

冷热源

1. 连云港体育中心共由体育馆、体育场以及游泳馆组成，鉴于项目的特点，空调冷热源集中设置在体育场附近的能源中心，通过管道送至各建筑物内。游泳馆配置二台流量为380m3/h冷水循环泵(变频控制)，冷冻水的供回温度为7/12摄氏度;配置二台流量为270m3/h热水循环泵(变频控制)，热水供回水温度为60/50摄氏度。

图片展示：

-4.500标高通风系统平面布置图

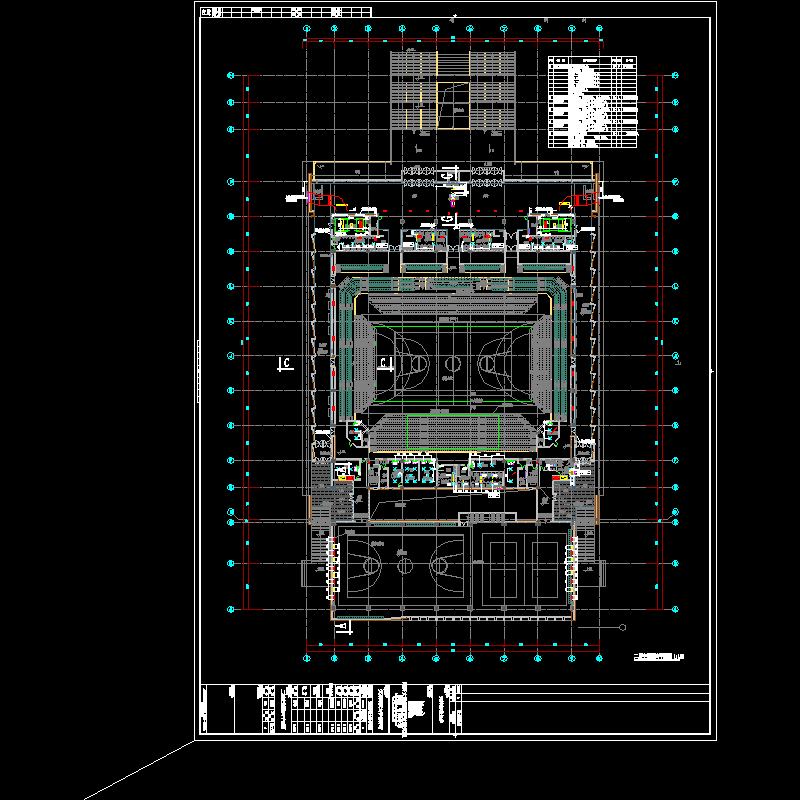

±0.000标高通风及采暖系统平面布置图

±0.000标高空调系统平面布置图

空调机房 Kd3-1平面详图
