甲级设计院5层酒店中央空调CAD施工图纸(通风及防排烟系统)(dwg)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：宾馆
• 建筑高度：多层建筑
• 地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：10张
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统,空气-水系统
• 送风方式：散流器送风

附件详情

• 空调和通风设计总说明
• 空调风平面图
• 空调水平面图
• 空调风系统图
• 空调风系统图
• ......

附件详情

一、项目概要：
项目为某酒店中央空调设计，地上五层......
二、冷热源：
采用闭式机械循环系统，单级立式离心水泵二台，供热热媒采用60~50°c的低温热水，由热交换站的热交换，主机选用麦克维尔单螺杆式冷水机组......
三、空调系统：
一层采用低风速全空气空调系统，其余房间采用风机盘管 设置新风空调系统，厨房采用设置机械送新风空调系统......
四、通风及防排烟系统：
1.靠外墙的楼梯间及合用前室采用自然排烟方式，利用可开启的外窗进行自然排烟......

图纸共10张。

五层空调水系统平面图

空调水平面图

空调风系统平面图

第 1 张图

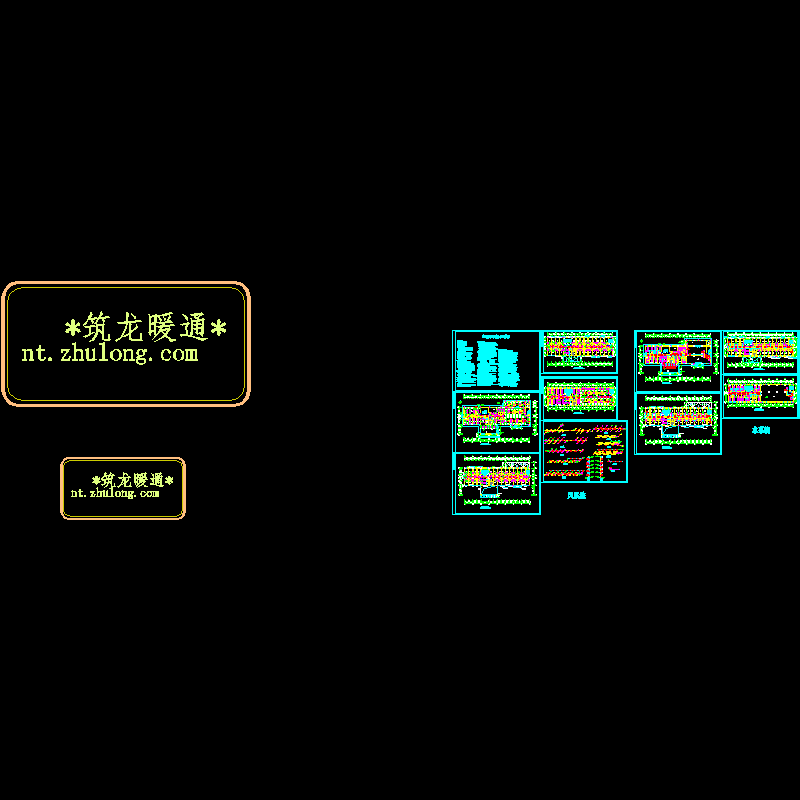

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-26 20:34:32上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在酒店建筑专区发帖交流相关知识。
