多层体育馆空调通风及防排烟系统设计CAD施工图纸(dwg)

[复制链接]

0

主题

0

帖子

901

积分

超级版主

Rank: 8Rank: 8

积分
901
发表于 2020-8-26 20:34:09 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:教育,体育
  • 建筑高度:多层建筑
  • 建筑面积:13730平方米
  • 地上层数:3层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,其它
  • 冷热源:水地源热泵,空气调节器
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 水系统:双管制,同程式
  • 送风方式:散流器送风
  • 项目地址:天津

一、项目概要:
该项目位于天津市,是一个多层体育馆建筑,地上3层,地下1层,总建筑面积约13730平方米。图纸内容主要包含设计施工说明,主要设备材料表及图例,空调通风平面图,剖面图,冷冻机房设备平面图,冷冻机房管道平面图,冷冻机房剖面图,新风机房详图, 新风机房详图,走廊管线综合图,空调机房详图,冷热源水系统流程图,水系统流程图,防排烟原理图等...

二、空调系统:
1.冷热源:采用地源热泵系统...
2.风系统:采用全空气低速送风系统,风机盘管加新风系统,分体空调...
3.水系统:采用二管制局部同程系统...

三、 系统:
通风系统:
1比赛大厅设机械排风,竖向排至屋顶。
2各层卫生间设机械排风,竖向排至屋顶或水平至外墙排放。
冷冻机房、水泵房、变电所设机械排风,自然进风...
防排烟系统:
楼梯间自然方式排烟。每5层可开启外窗的总面积不小于2.0平方。;
长度超20m的内走道设机械排烟。
二层休息厅设可开启外窗自然排烟。可开启面积不小于该区域面积的2%。
比赛大厅设可开启天窗自然排烟。可开启面积不小于该区域面积的5%。
室内最远点距排烟口距离小于30m...

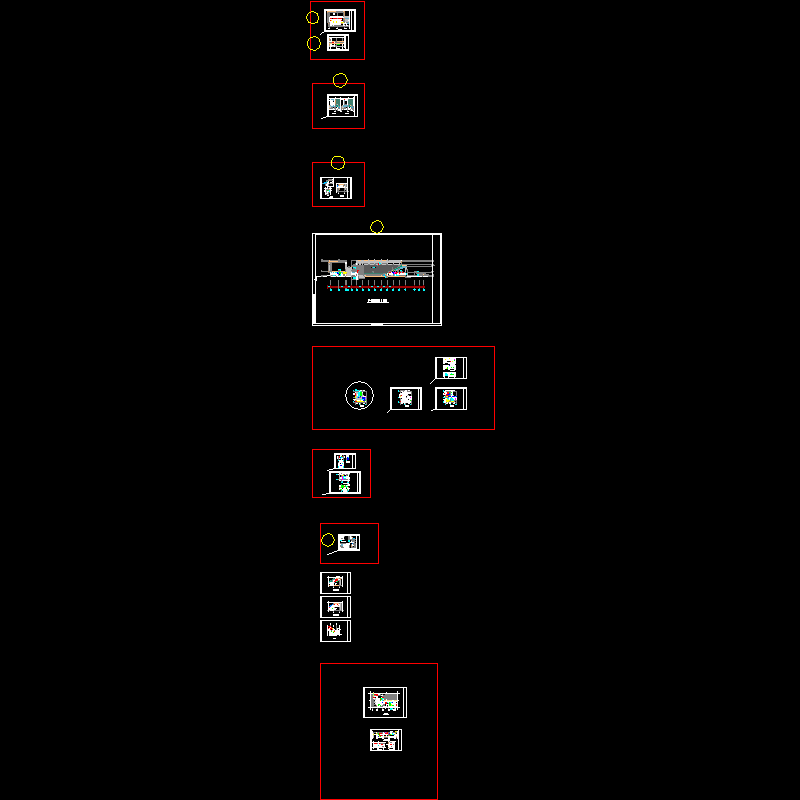

天津多层体育馆空调通风及防排烟系统设计施工

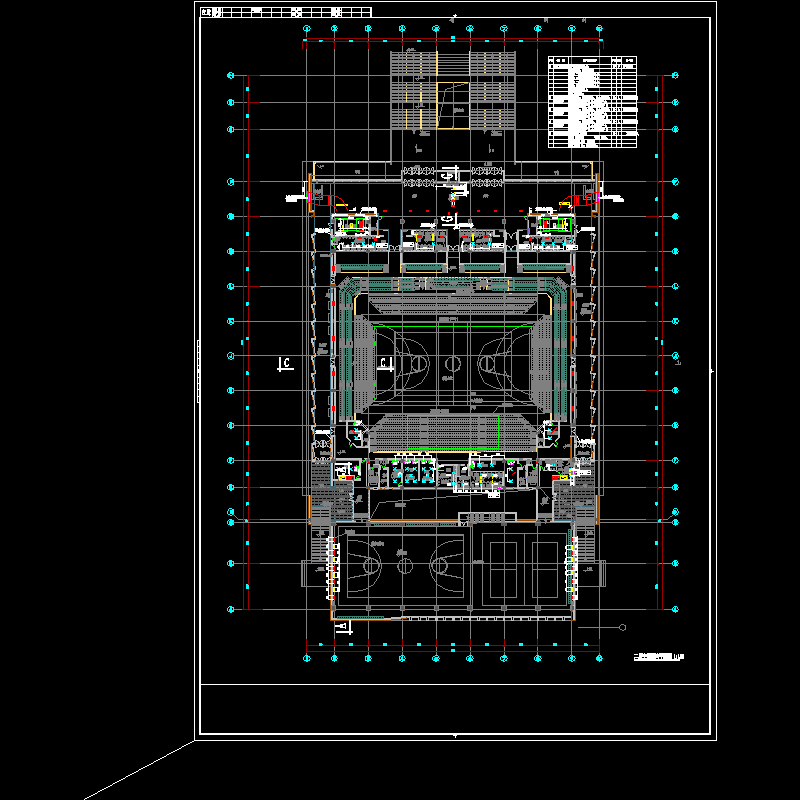

一层空调通风平面图

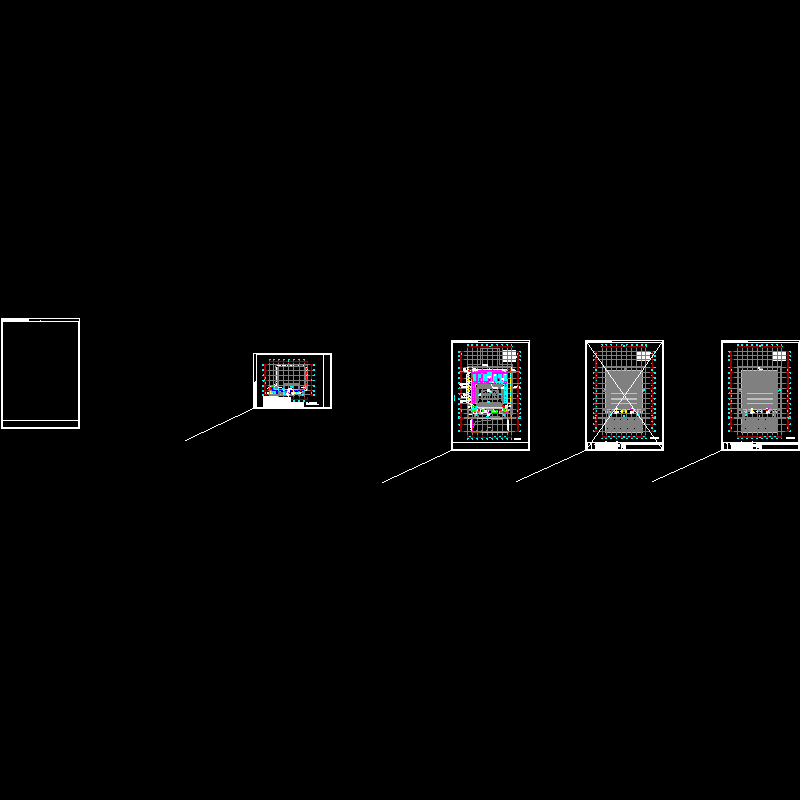

一层空调水管平面图

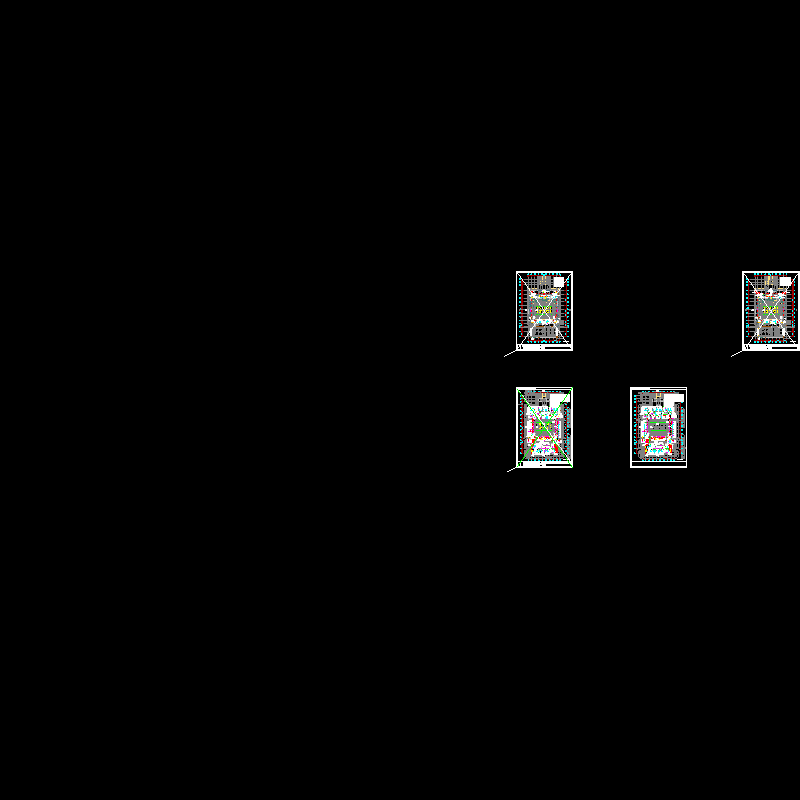

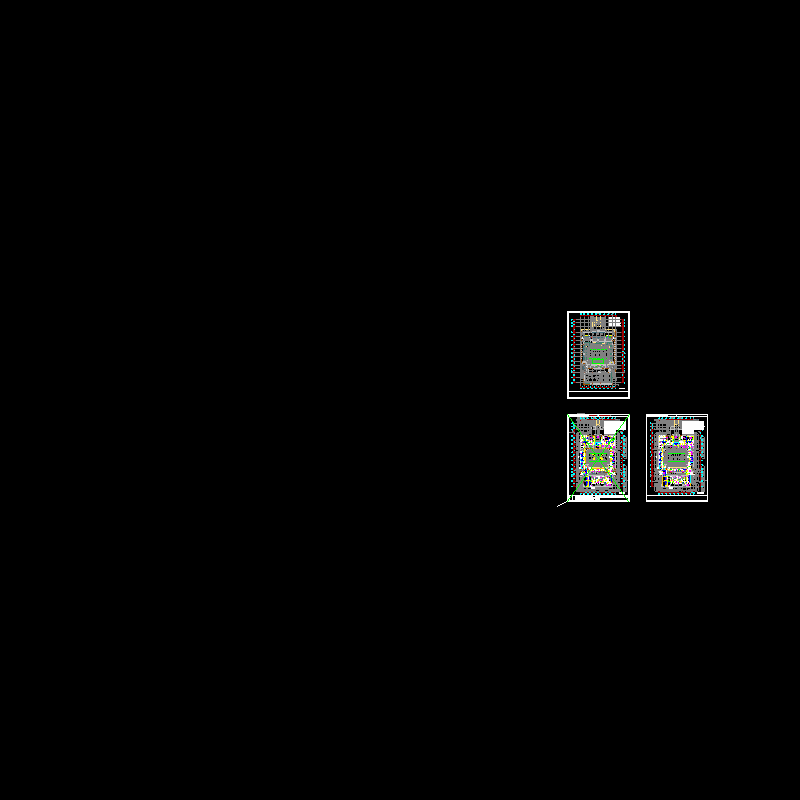

二层空调通风平面图

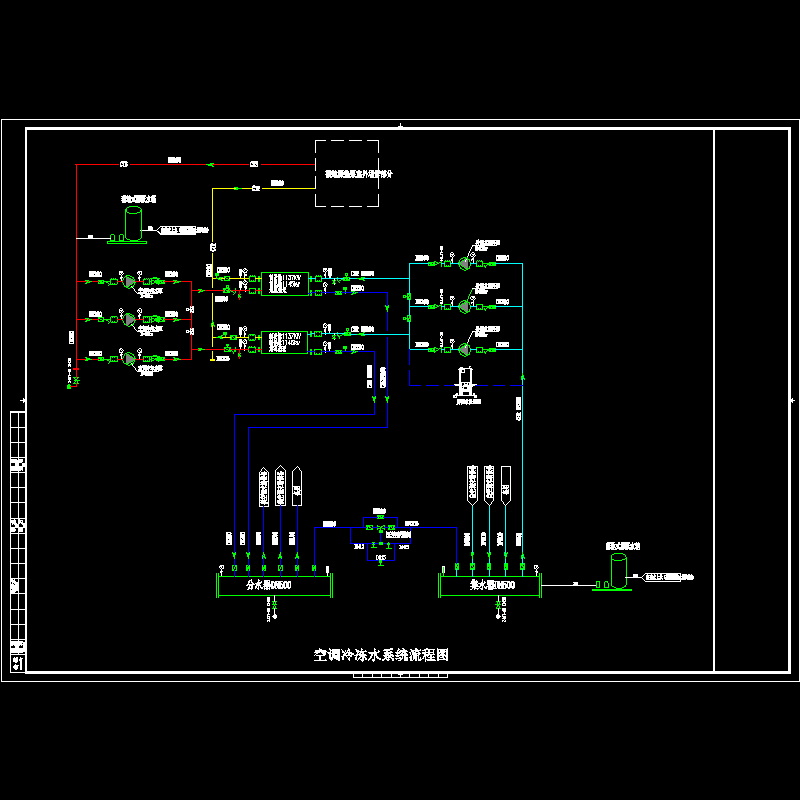

水系统流程图一
水系统流程图二
水系统流程图三
机房详图及剖面图2010-8-24.dwg
机房详图及剖面图2010-8-24.dwg
空调风系统二层平面图2010-8-24.dwg
空调风系统二层平面图2010-8-24.dwg
空调风系统一层平面图2010-8-24.dwg
空调风系统一层平面图2010-8-24.dwg
空调水系统一层及二层2010-8-24.dwg
空调水系统一层及二层2010-8-24.dwg
空调系统地下层三层和屋顶层2010-8-24.dwg
空调系统地下层三层和屋顶层2010-8-24.dwg
冷热源流程图2010-8-24.dwg
冷热源流程图2010-8-24.dwg
目录和图例2010-8-24.dwg
目录和图例2010-8-24.dwg
排烟原理图2010-8-24.dwg
排烟原理图2010-8-24.dwg
设计施工说明.dwg
设计施工说明.dwg
水系统流程图.dwg
水系统流程图.dwg
天津师范设备表2010-8-24.dwg
天津师范设备表2010-8-24.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
