5层5户联排别墅采暖设计CAD施工图纸(dwg)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：别墅
• 建筑高度：多层建筑
• 建筑面积：3175.07平方米
• 地上层数：5层
• 地下层数：1层
• 图纸设计深度：施工图
• 设计内容：采暖
• 水系统：双管制,异程式

该附件为5户联排别墅采暖设计施工图。

三.工程设计及说明

1.供热热源:该项目采暖供回水计算温度为:55/45℃一次水由市政热力公司提供.

2.建筑采暖热负荷为152.2kw,采暖热指标为48kw/平方米,系统阻力为15.1Kpa,热水系统补水及定压由小区换热站统一考虑。

3.本建筑采暖系统为异程式下行上给双管系统,每户一循环独立系统,每户设暖表计量,暖表集中在下房表间。

4.地板辐射加热管采用(PE-RT)管,(产品符合CJ/T175-2002要求), 管道压力等级为S5级,敷设的方式和样式及所标出的环路长度及间距敷设,每个环路不应有接头,户表至分水器采用20/25的管,壁厚2.3mm,其他盘管采用16/20,壁厚2.0mm。

地下一层采暖平面图

四层采暖平面图

采暖系统图

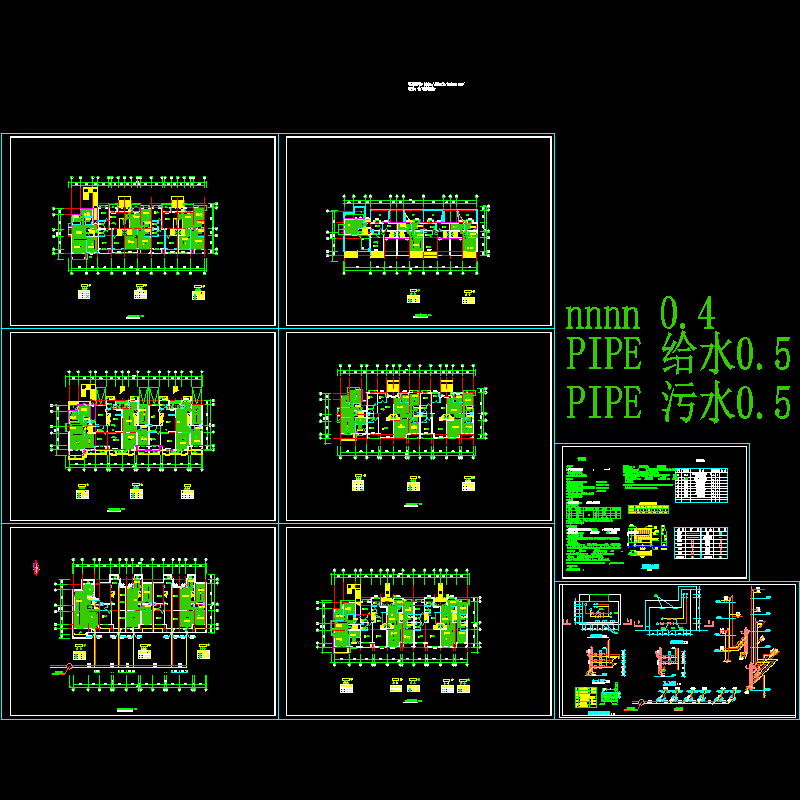

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
