一. 建筑概况
本单元楼为联排别墅，左右单元为镜像关系，建筑层数为地上三层地下一层，建筑高度12.222m,建筑结构形式为砖混结构,建筑防火分类为三类。
二. 设计内容
本子项设计包括以下内容：照明配电系统；防雷及接地系统；多功能智能报警系统；保安对讲系统；有线电视系统；电话系统；网络系统；本子项电源分界点在本楼首层电表箱处；电信、电视、网络分界点在首层的弱电箱处。对讲分界点为室外主机。
三. 设计规格
1、住宅安装容量为 12KW.
2、设照明、浴霸、插座、空调等回路；所有插座、空调、浴霸回路均经漏电开关保护。
3、户内设一个可视对讲分机、两个非可视分机，两个紧急呼叫按钮。各厅房内设有红外光幕控测器、窗磁、门磁等保安设施。
4、厨房设可燃气体探测器与厨房煤气表电动阀连接(先预埋管道，煤气表位置按燃气专业图纸施工)。
5、电度表选用三相电度表, 规格为15A(60A)。
四. 供电设计
1.负荷：该项目为多层普通住宅住宅按三级负荷供电.每户用电计算负荷为:12KW。电源：该项目由供电部门提供380V电源到户。分组团在室外设置配电箱由变电所直接供电，室外配电箱到各住户采用放射式配电至电表箱。
2.计费：照明均为低压计费，一户一表。电表箱在各住户入口墙面上。
3.本系统为TT系统,户内总箱处作等电位连接，并与
共用接地网,接地电阻不大于1欧.
五. 设备安装
1.电表箱暗装，底边距地1.3米。 户内配电箱暗装底边距地 1.6 米（以电箱正下方踏步为准）。
2.照明开关暗装，距门边100mm，插座均为安全型插座，厨房、卫生间、阳台内开关、插座均需带防溅盖。相邻强电插座、弱电插座应分别并排安装。
3.与设备配套的控制箱、柜，定货前应与设计人员配合。
4.其他设备安装高度见图例和平面图。
六. 防雷设计
1. 本建筑物按三类防雷建筑设计，在屋顶设暗装避雷带，并在屋顶设置避雷短针作为接闪器，利用建筑物结构构造柱内主钢筋（>16mm两根，10<<16四根）作为引下线，作为防雷接地引下线的主筋上端与避雷带相连,下端与底板基础钢筋焊接为一整体做为接地装置，并且在首层四周外墙引下线处距地面-0.8m引出一段1.0m长16镀锌园钢，以备外接人工接地极。若测试接地电阻达不到要求可在此处室外加打外附人工接地体. 施工按国标02D501-3。
2.凡突出屋面的所有金属构件,金属通风管等均应与避雷带可靠焊接。室外接地凡焊接处均应刷沥青防腐。
3.接地：采用TT系统,户内各回路的PE线与户内总箱内等电位连接端子连接,并与防雷接地共用接地网，要求联合接地电阻不大于1欧姆.待接地装置施工完毕后实测接地电阻，若达不到要求可在预留人工接地点处加打外附人工接地体；
七. 电话系统
1.电话进线每户两对，电话插座的数量、位置标准按甲方提供的要求进行设计。
2.电话模块置于弱电总箱内，电话插座均暗装，盒底距地0.3m（卫生间1.0m）。
3.电话干线采用HYV型电话电缆，穿钢管暗敷设；电话分支线采用RVS-2X0.5mm，进户穿SC20管敷设。
八. 宽带网
1.按甲方要求，本子项予留宽带网系统管线，由承包商二次设计、安装、调试。
2.宽带网干线电缆穿钢管敷设，进户穿SC25暗敷设。
3.信息插座的数量、位置标准按甲方提供的要求进行设计，信息插座暗装，一般距地0.3m，与电视并排0.6m。
4.信息插座离电源插座水平距离为300mm,具体安装见图集02X101-3-026页。
5.集线器（HUB）置于弱电总箱内。
九. 多功能智能报警系统、保安对讲系统
1.按甲方要求，本子项予留可视对讲防盗系统管线，由承包商二次设计、安装、调试。
2.可视对讲系统干线电缆采用RVVP-5X1.0 SYWV-75-5各穿SC25暗敷设入户。
3.每户设置一个可视对讲分机（首层）两个非可视分机（二、三层），底边距地1.4m。
4.每户主卧、客厅设有紧急呼叫按钮。
5.每户厨房设有燃气探测器。
6.每户设门磁、窗磁、红外光幕探测器。
7.以上信号可通过报警器主机将信号传至小区管理中心。

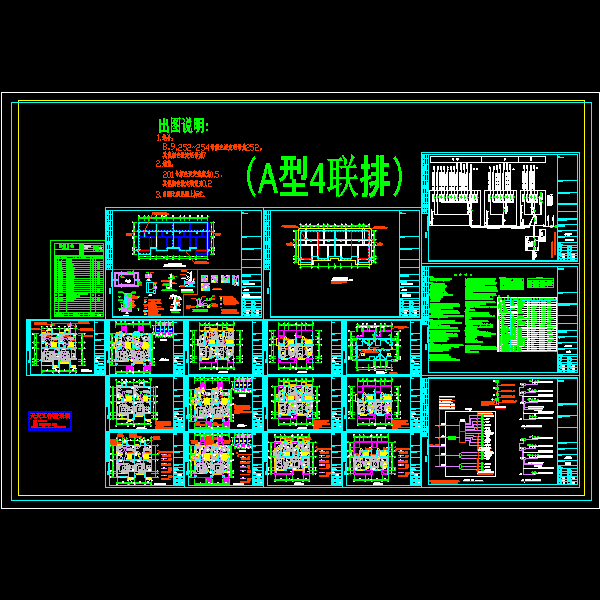

十 图纸
地下室插座平面
地下室
地下室
平面防雷图
照明配电系统
