17层传媒中心暖通空调设计全套CAD施工图纸(焓湿图纸、人防)(dwg)

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：娱乐
• 建筑面积：37245.4平方米
• 地上层数：17层
• 地下层数：2层
• 图纸设计深度：施工图
• 设计年代：近代
• 设计内容：空调,通风,采暖,防排烟
• 空调系统：全空气系统
• 采暖系统：散热器供暖
• 全空气系统：定风量
• 项目地址：黑龙江

一. 设计依据:

1.采暖通风与空气调节设计规范(GB50019-2003)

2.公共建筑节能设计标准(GB50189-2005)

3.民用建筑热工设计规范(GB50176-93)

4.工业设备及管道绝热工程施工规范(GB50126-2008)

5.全国民用建筑工程设计技术措施——暖通空调动力(2009板)

6.《实用供暖空调设计手册》(第二版) 陆耀庆 编

7.设计任务书及建筑专业提供的平面图.

二. 设计范围

主楼部分地上十七层(其中裙房三层)、地下一层,局部地下两层;多功能厅部分地上两层,局部地上三层。总建筑面积:37245.4m2,建筑高度76.35m。

三、四层采暖系统图

五层采暖平面图

地下一层采暖平面图

剧场防排烟系统图

观众厅空调通风A-A剖面图

主楼nt.dwg

人防通风.dwg

制冷机房换热站暖通施工图.dwg

剧院放大及大样图.dwg

裙房kt.dwg

设计说明图例设备表系统图.dwg

防排烟系统图.dwg

主楼采暖图纸.dwg

系统图.dwg

裙房采暖图纸.dwg

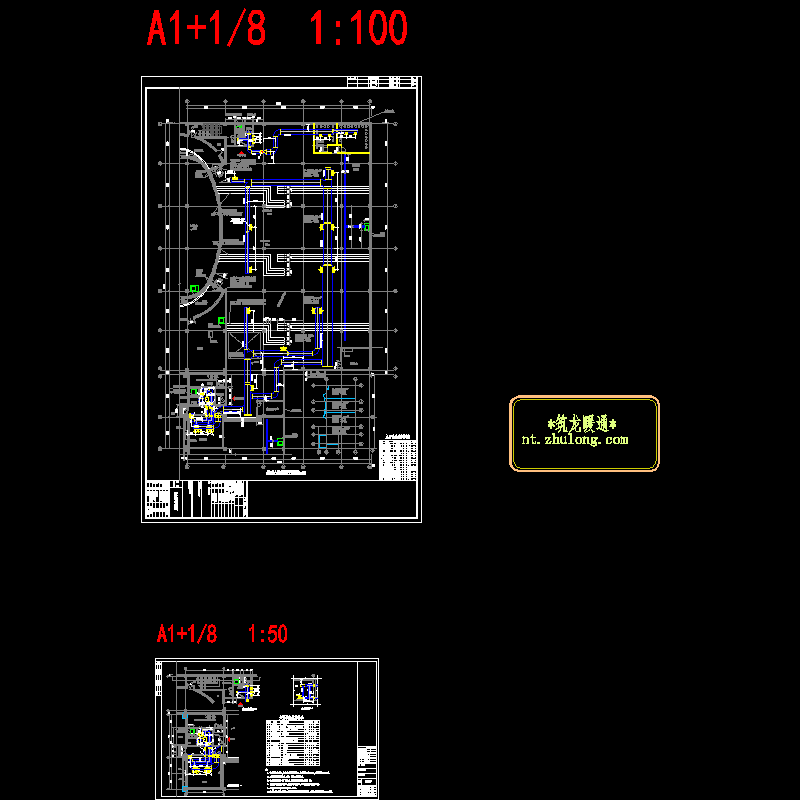

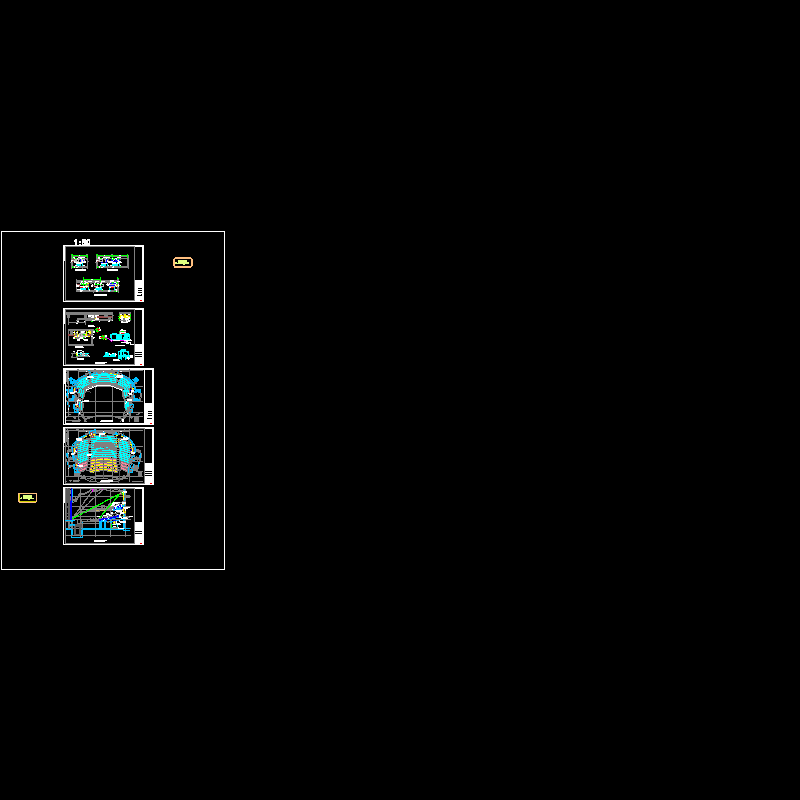

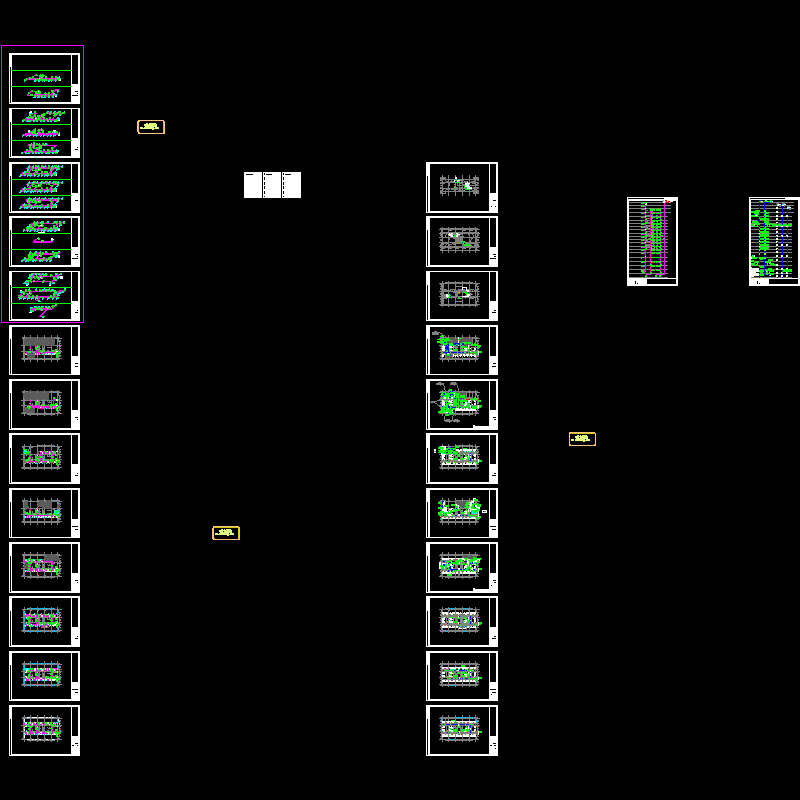

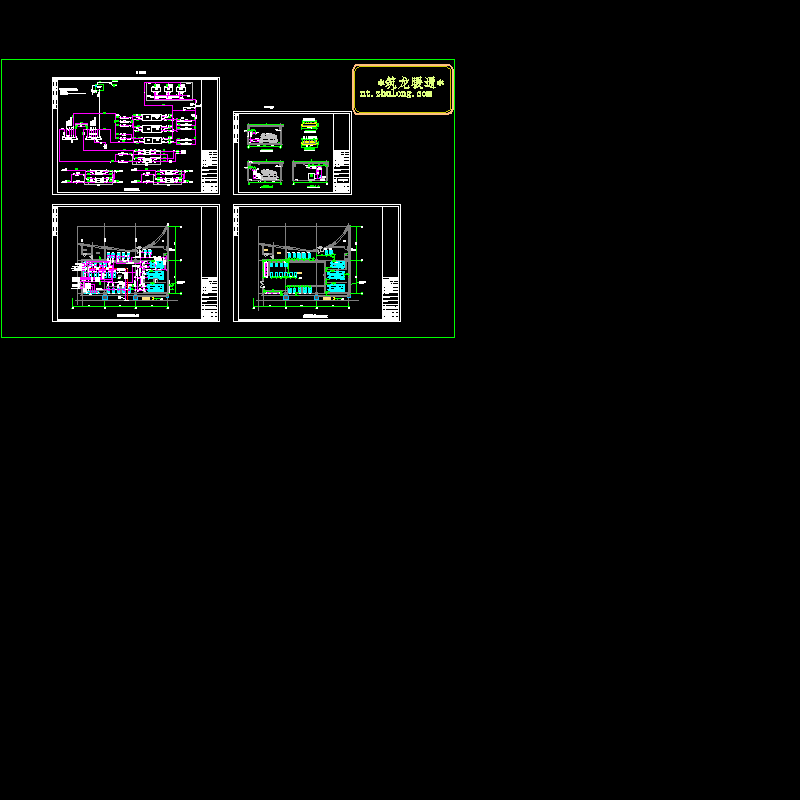

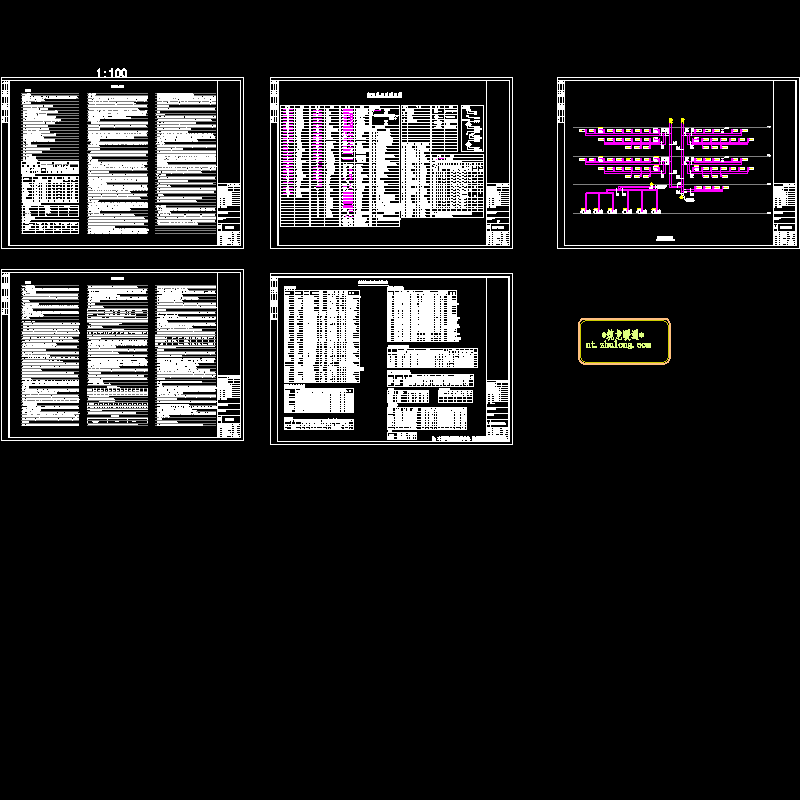

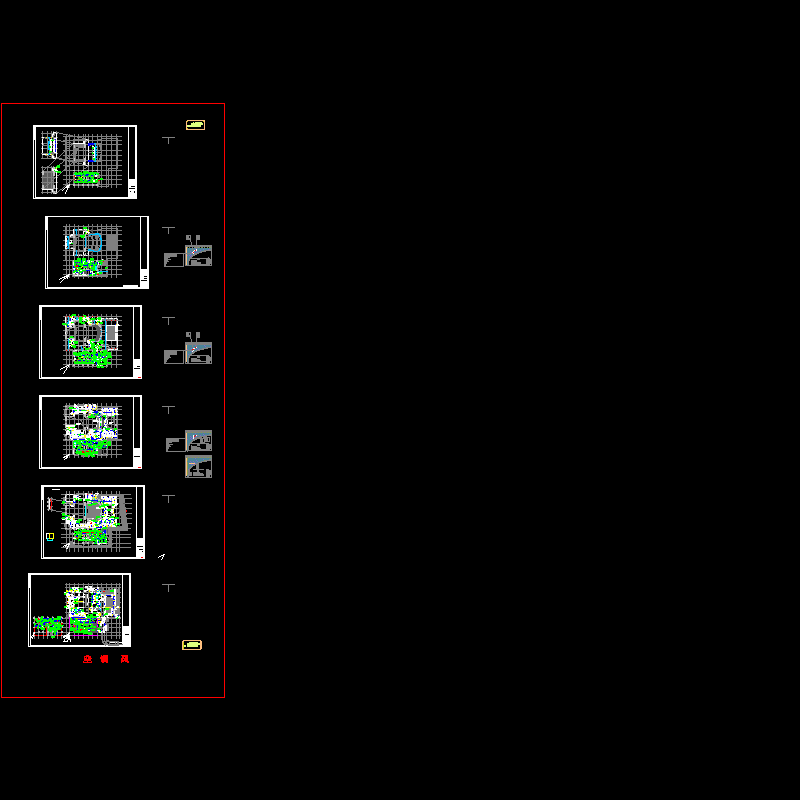

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
