国内会展中心暖通空调设计CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,其他
• 建筑高度类型：单层建筑
• 建筑设计面积：7161平方米
• 建筑地上层数：1层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计内容：空调,采暖,机房
• 冷热源：市政热网,锅炉,空气调节器
• 空调系统：制冷剂系统
• 采暖系统：散热器供暖
• 项目所在地：北京

附件详情

• 设计施工说明
• 资料目录、图例
• 主要设备材料表

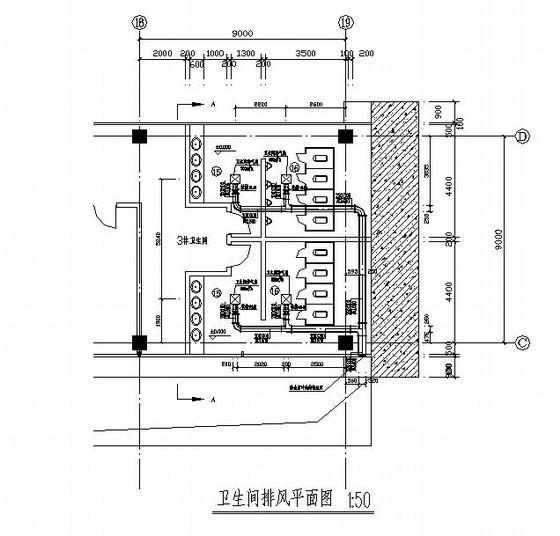

• 卫生间排风平面图
• 卫生间排风剖面示意图
• 卫生间风管做法详图
• 换热站设备位置平面图

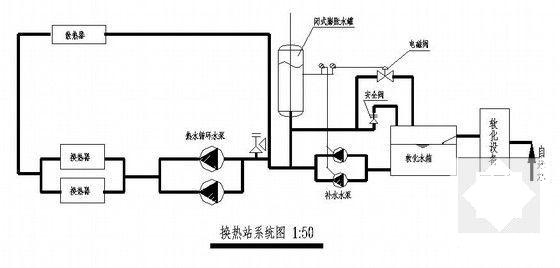

• 换热站系统图
• 设备机房管道平面
• 排气管防回流构造详图
• 采暖地沟平面图
• 机房通风平面图

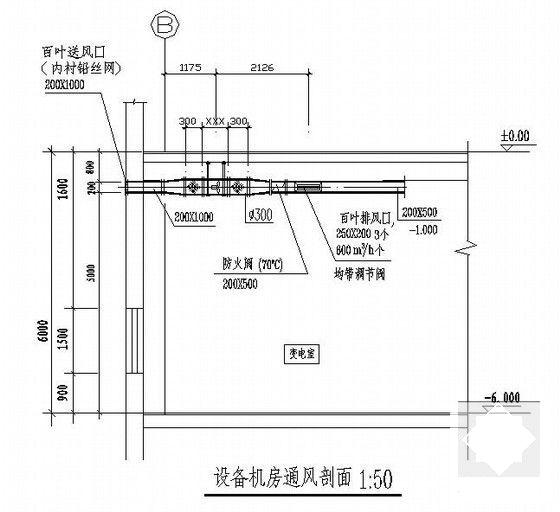

• 机房通风剖面图

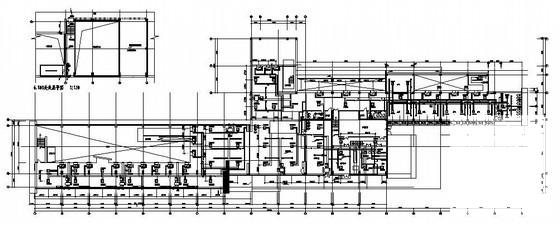

• 空调通风平面图

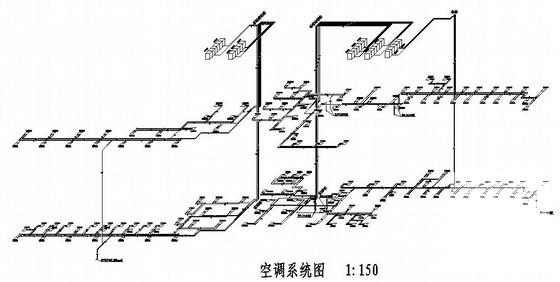

• 空调系统图
• 大样图

附件详情

该项目建筑面积7161平方米。地下一层，地上一层。使用功能分别为：展厅、会议、办公等。地下一层设有热力换热站，首层设有大报告厅。 设计内容：采暖系统、空调系统、通风系统。
采暖系统：本栋建筑设采暖供热系统，-4.500展厅地面上，结合建筑做法，设地沟采暖。地面下沟内散热器采用热水园翼型散热器，地面上设置的散热器采用低矮式散热器。采暖热媒来自市政热力管网，供回水温度为85℃-65℃，系统压力5.0Kg/cm2，室内采暖系统采用闭式隔膜膨胀水罐定压或补水泵变频定压。
空调通风系统：本栋建筑采用风冷(一拖多)VRV冷暖空调机组。VRV系统共设五组，室外机组设在屋顶。卫生间设置机械排风。
本建筑暂无燃气进入，本图只预留进户燃气套管。
图纸26张。

图5

图6

图7

图8

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
