15层星级酒店暖通空调设计CAD施工大样图(dwg)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：酒店
• 建筑高度：高层建筑
• 地上层数：15层
• 地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,机房
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 送风方式：侧面送风,散流器送风
• 节点大样：管道支吊架
• 项目地址：山东

附件详情

• 暖通空调设计说明
• 暖通空调设计图例
• 主要空调设备表
• 地下二层通风排烟平面图
• 地下一层空调通风排烟平面图
• 一层空调通风平面图
• 空调安装大样图
• 一层空调管路平面图
• 防排烟流程图
• 空调系统流程图

附件详情

本项目位于山东省济南市，高层酒店建筑，地下2层，地上15层。设计内容包括多联机空调、通风、防排烟系统的设计。设计指标：该项目夏季空调设计总冷负荷1590kW,冬季空调总热负荷为1272kW。冷负荷指标为 100W/m!，热负荷指标为80W/m!。
空调形式：采用直流变频多联式中央空调系统。通风、防排烟系统设计，空调空间除客房部分、部分卫生间等不进行热回收外，其余均由热回收式新风换气机进行送、排风并进行热回收。采用机械排烟系统。

编制于2011年，图纸共21张。

空调系统流程图

安装大样图

冷媒配管平面图

机房大样图

屋面空调机布置图

酒店空调设计图

第 1 张图

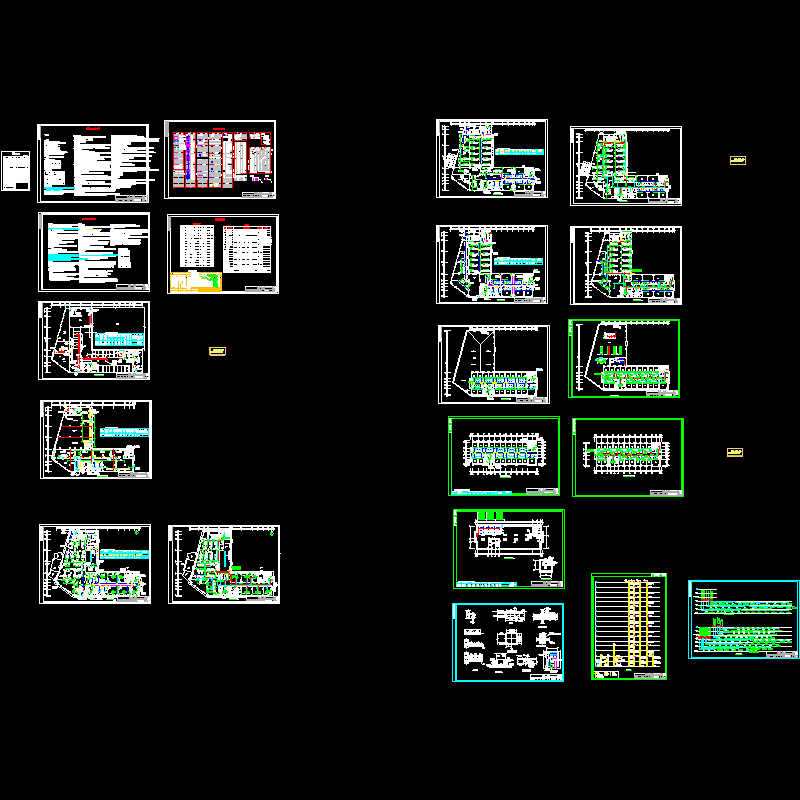

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-26 20:38:22上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在酒店建筑专区发帖交流相关知识。
