[CAD]酒店暖通空调设计初设图纸(压缩式冷水机组).dwg

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：酒店
• 建筑高度：多层建筑
• 地上层数：26层
• 地下层数：3层
• 图纸设计深度：方案(初设图)
• 参考图纸：59张
• 设计年代：近代
• 设计内容：空调,通风,采暖,防排烟,冷热源,机房
• 冷热源：电动压缩式冷水机组,锅炉
• 空调系统：空气-水系统
• 全空气系统：定风量
• 水系统：四管制
• 送风方式：散流器送风
• 项目地址：山西

附件详情

• 资料目录
• 缩写及图例
• 防烟系统示意图
• 空调冷水系统示意图
• 空调热水及地暖系统示意图
• 热水锅炉系统示意图
• 蒸汽锅炉系统示意图
• 空调，采暖水系统示意图
• 锅炉及发电机燃油供应系统示意图
• 空调通风风管平面图
• 空调水管平面图
• 防排烟平面图
• 锅炉房、冷冻机房、热交换机房设备布置图
• 主要设备表

附件详情

本项目位于山西太原，为高级酒店项目，地上26层，地下3层。整个项目之大堂、餐厅、客房、办公室及其他功能房等将提供空调、采暖及通风系统。
客房将采用暗装四管式风机盘管以应付不同房间对空调及供暖负荷要求，并配以中央处理新风系统供应新风；
办公室、会议室、健身房等，将会采用四管式风机盘管及处理新风系统；
大堂、大堂吧、宴会前厅及餐厅等将采用定风量空调处理机（变频），接驳至四管供水系统，以提供空调及供暖。新风将接入空调机的回风处与回风混合后，再经空调机处理并各区实际通风要求输送；
酒店大堂挑空区域采用侧送下回，而酒店大堂除挑空区域外将采用上送上回，室内游泳池将设游泳池专用热泵机组，热泵机组包括送、回及排风功能，另外还有涉及分体式空调机,加压防烟系统，机械排烟系统的设计等...编制于近代年，图纸共59张。

空调热水及地暖系统示意图

锅炉房、冷冻机房热交换机房布置图

二层空调水管平面图

空调冷水系统示意图

防烟系统原理图

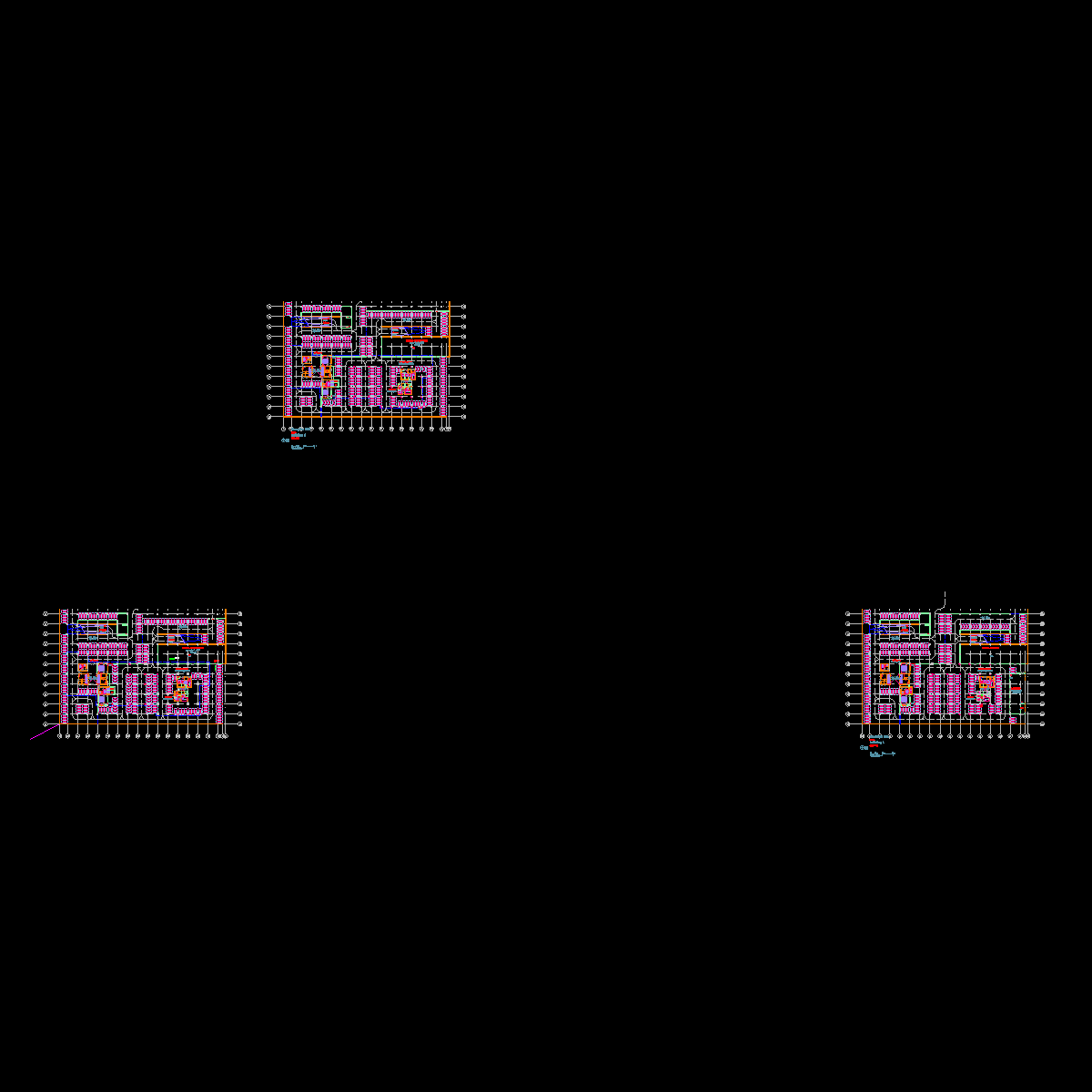

9158-ac-201-202.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
