15层高层综合楼采暖通风及防排烟系统设计CAD施工图纸（负荷计算书）

rruuikkjj · 发表于 2020-2-28 19:24:14

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公,商业,娱乐,餐饮
建筑高度类型：高层建筑
建筑设计面积：28676.58平方米
建筑地上层数：15层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：21张
设计年代：近代
设计内容：通风,采暖,防排烟,机房
冷热源：市政热网
采暖系统：散热器供暖,热水辐射
水系统：同程式
送风方式：散流器送风
项目所在地：河北

附件详情

设计施工说明
使用标准图目录
热力入口详图
双管系统散热器连接示意图

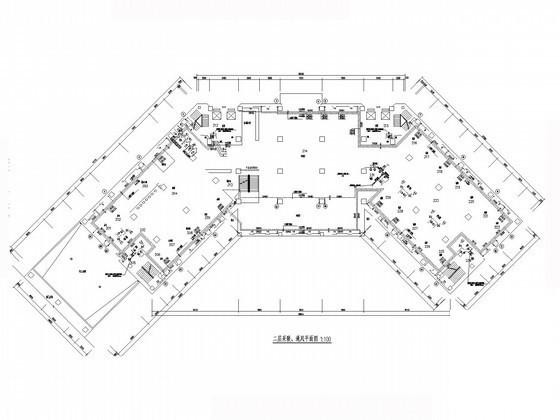

通风平面图

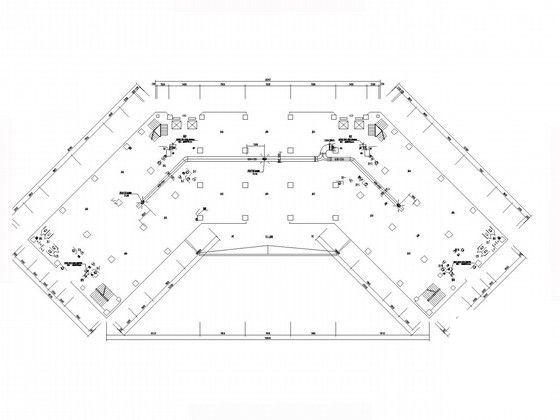

采暖平面图
防排烟平面图
采暖系统图
合用前室正压送风原理图

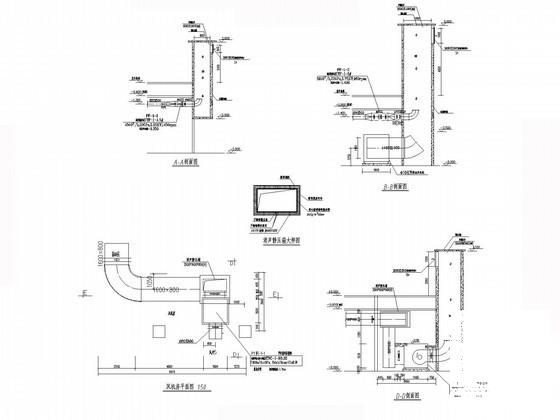

机械排烟原理图剖面图

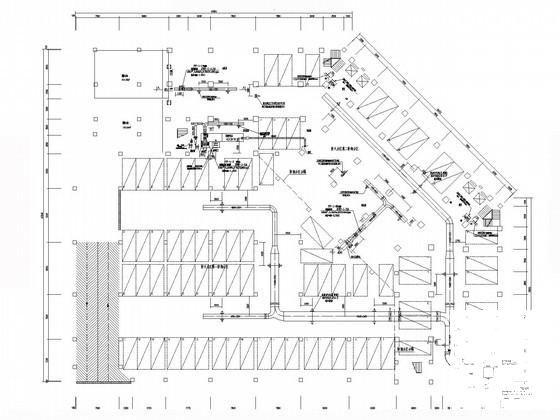

地下室剖面图
......

附件详情

一、项目概要：
该项目为河北省张家口市1栋综合楼，总建筑面积28676.58m,其中地上建筑面积为25025.05m ,地下建筑面积为3651.53m,建筑高度为54.8m，地下一层，地上十五层。地下一层为车库，地上为办公、餐厅、厨房。采暖面积为24487.3m.......
二、采暖系统：
1.该项目采暖热源由厂区内换热站提供85/60°C热水。
2.该项目采暖总耗热量为768.9KW，平均采暖热指标为31.4W/m。
3.三层到十五层办公部分采暖系统采用上供下回垂直双管同程式系统，一、二层采暖系统采用上供上回水平同程式系统
4.采暖系统采用铸铁四柱760型（带腿）散热器......
三、通风排烟系统：
1.地下室生活水泵房设一套机械排风系统，换气次数按6次/h计算。
2.地下室一层车库为一个防火分区，二个防烟分区，排风和排烟共用一套系统，平时设一套机械排风排烟系统。
3.地下室柴油发电机房设一套机械排风系统，换气次数按15次/h计算，利用防火风口进行补风......

图纸共21张
