一份5层大学教学楼给排水消防CAD施工图纸

[复制链接]

0

主题

0

帖子

1509

积分

超级版主

Rank: 8Rank: 8

积分
1509
发表于 2020-2-16 13:20:18 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 供水分区:无
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):15
  • 项目所在地:重庆

附件详情

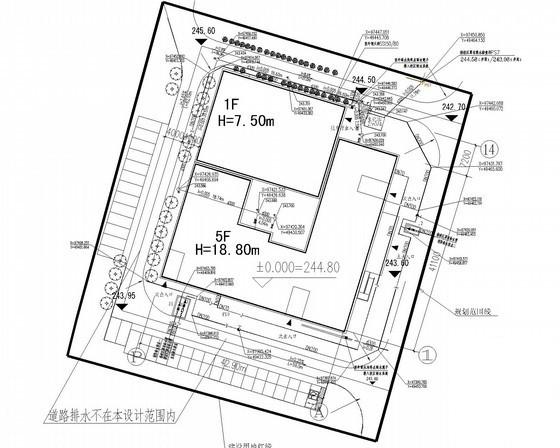

  • 给排水总 平面布置图
  • 给排平面图
  • 给排水系统原理图
  • 公共卫生间大样图
  • 设计施工总说明
  • 资料目录、图例及主要材料表
  • 室内消火栓系统原理图
  • 污水系统原理图
  • 雨水系统原理图
  • 空调冷凝水系统原理图
  • 给水系统图
  • 卫生间给排水系统图

附件详情

该项目日最大生活用水量约为22m3/d,最大时用水量为5.1m3/h。
消防:该项目建筑体积约26000m3,室外消火栓水量:30L/s,室内消火栓水量:15L/s,火灾延续时间2h。
1)该项目屋面雨水经管道收集后排入室外雨水沟,最终排入校区雨水系统。
,共11张

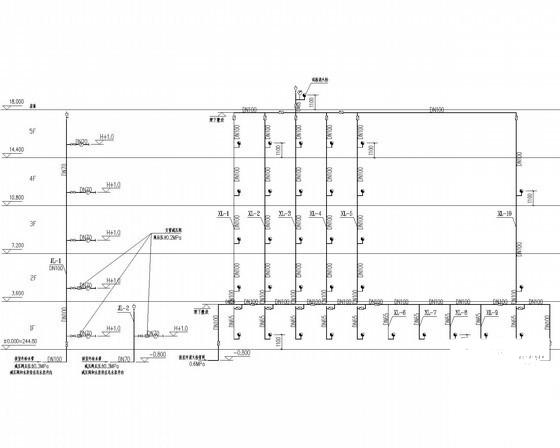

给水及室内消火栓系统原理图、

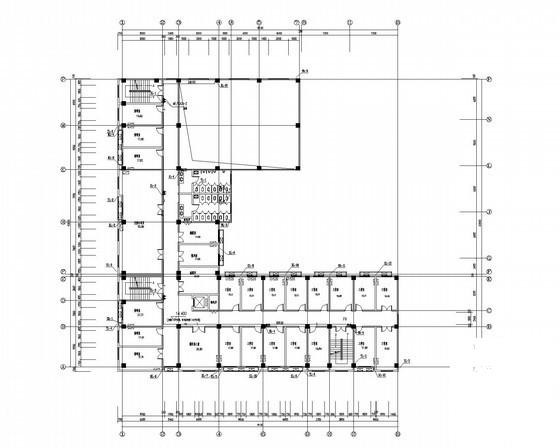

平面图

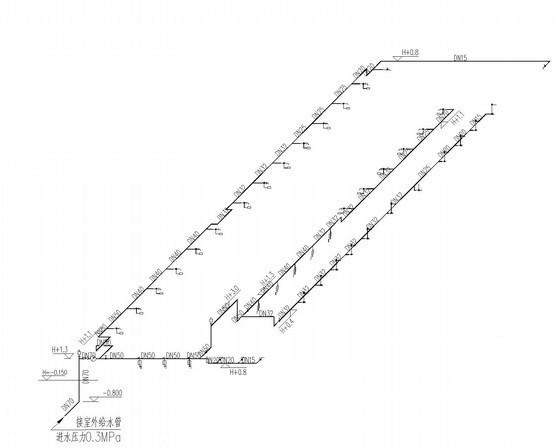

卫生间给排水系统图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
