21层餐饮商业楼采暖通风及防排烟系统设计CAD施工大样图(dwg)

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公,餐饮
• 建筑高度：高层建筑
• 地上层数：21层
• 地下层数：4层
• 图纸设计深度：施工图
• 参考图纸：7张
• 设计年代：近代
• 设计内容：通风,采暖,防排烟,冷热源
• 冷热源：市政热网
• 采暖系统：散热器供暖
• 项目地址：北京

附件详情

一、项目概要：

该项目为北京一大厦,地上共21层，地下共4层。图纸内容包含设计施工说明、设备材料表、通风排烟平面图、通风排烟剖面图、通风机房图等...

二、通风排烟系统：

1.燃气计量间设置平时和事故通风机，通风换气次数不小于12次/小时。

2、防排烟通风执行<>，厨房排油烟风机（防爆型）兼做消防排烟风机,厨房补风机兼做消防补风机。

3、每个厨房为一个防火分区，主食操作间和副食操作间设排烟（风）口，排风机入口处设150.C防火阀，当烟气温度达到150 C时，自动关闭并报警，联动关闭对应排烟风机及补风机；送风机引入口均设70C防火阀，当送风温度达到70C时，自动关闭并报警...

三、采暖系统：
1.热源来自热力站,供回水温度60/50°C，利用原新风机组供回水。
2.采用四柱铸铁散热器,每片在60/50C供回水条件下，散热量不小于于70w/片。
3.采暖方式为双管上供、上回式，供回水管道均设于厨房顶板下部...

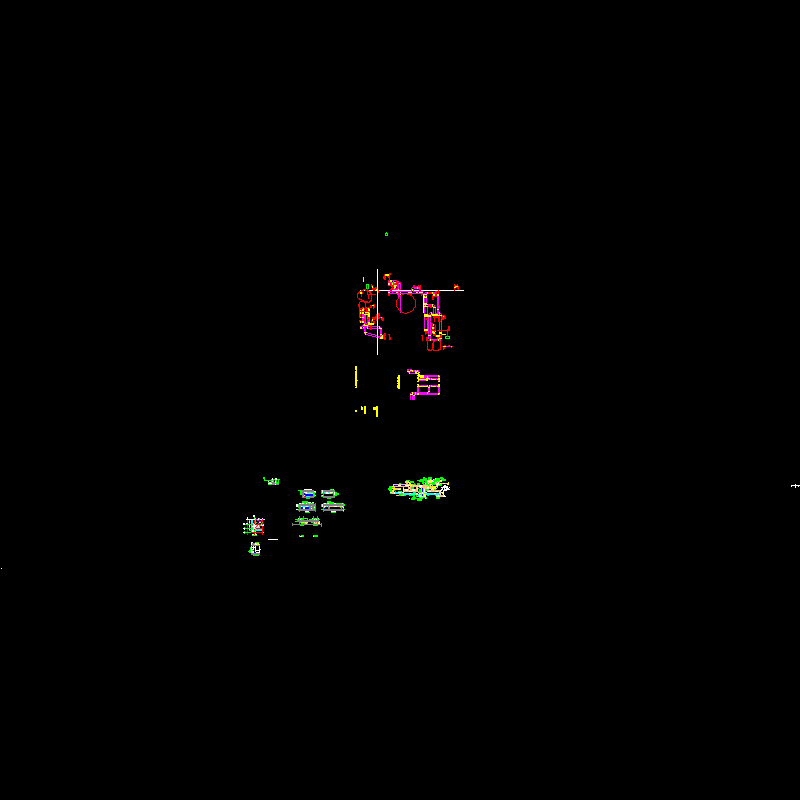

二层通风排烟平面图

通风机房大样图

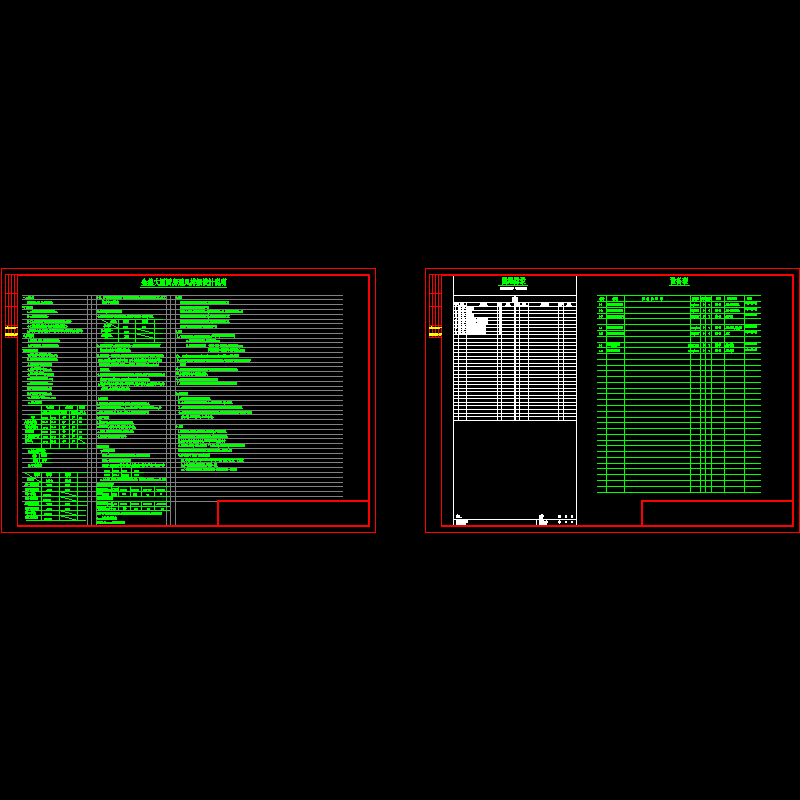

厨房设计说明.dwg
