11480平米住宅建筑群采暖及通风防排烟系统设计施工CAD大样图

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积: 11480.10平方米
  • 图纸设计深度:施工图
  • 参考图纸:36张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟
  • 冷热源:市政热网
  • 采暖系统:散热器供暖,热水辐射
  • 水系统:双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:山东

附件详情

  • 暖通设计施工说明

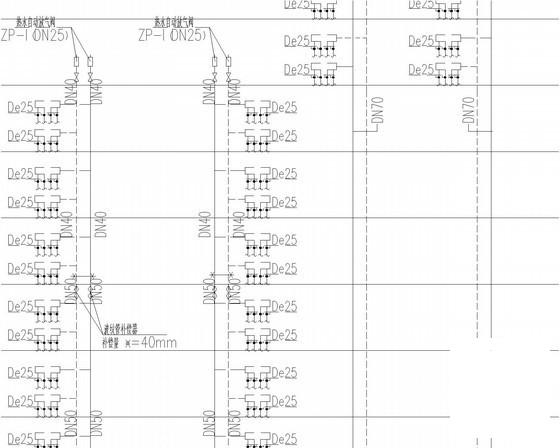

  • 采暖系统立管图

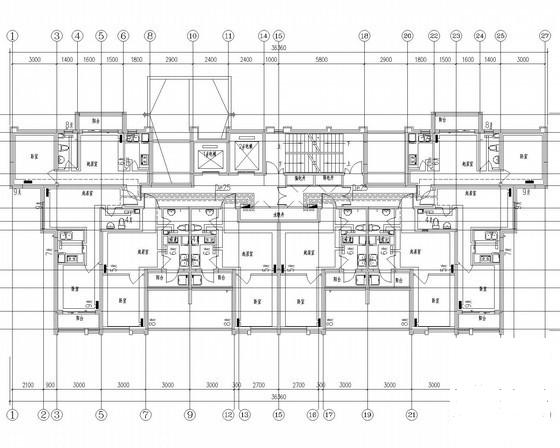

  • 采暖平面图

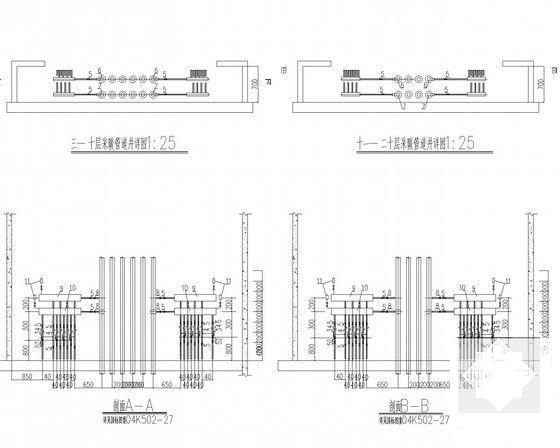

  • 管井大样图

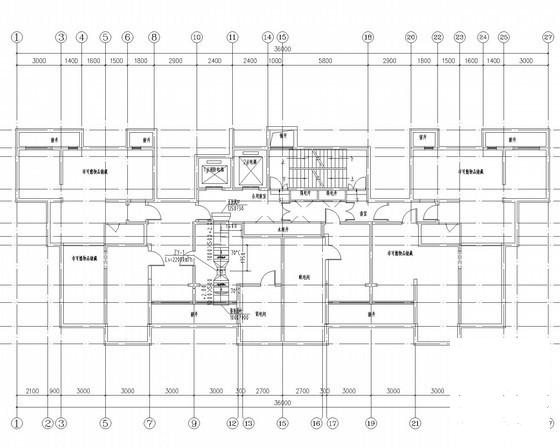

  • 通风平面图
  • ...

附件详情

一、项目概要:
项目位于山东省,为一住宅建筑群,总建筑面积 11480.10m,建筑高度78.10m,为一类高层建筑...
二、采暖系统:
1.该项目采暖系统干管为下供下回双管异程式系统,竖向分三个区,由室外市政热水与换热站分别供水。
2.高区采暖由市政高温水经换热后供给;市政高温水参数为:130℃/70℃。
3.采暖系统采用共用立管的分户独立系统形式;户内采用水平单管跨越式系统...
三、防排烟系统:
1.卫生间均设置子母风道的排气竖井,卫生间换气次数为10次/h。
2.地下室及走道均采用自然排烟形式,可开启外窗面积满足地面面积的2%。
3.可开启排烟窗的总面积不应小于2平方米...

图纸共36张。

采暖立管图

通风平面图

剖面图

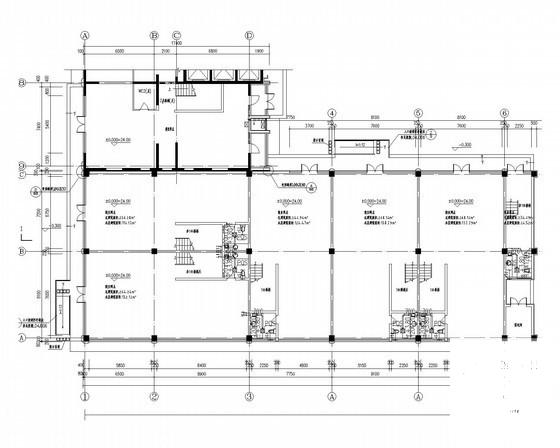

一层通风平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 建筑防排烟系统设计 - 1
    建筑防排烟系统设计 - 1
  • 建筑防排烟系统设计 - 2
    建筑防排烟系统设计 - 2
  • 建筑防排烟系统设计 - 3
    建筑防排烟系统设计 - 3
  • 建筑防排烟系统设计 - 4
    建筑防排烟系统设计 - 4
  • 建筑防排烟系统设计 - 5
    建筑防排烟系统设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
