办公楼蓄冷热机房工艺设计CAD图纸(dwg)

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：其他
• 参考图纸：7张
• 设计内容：冷热源
• 冷热源：电动压缩式冷水机组,蓄冷（热）系统
• 项目地址：浙江

附件详情

• 蓄冰(热)系统设计安装说明
• 设备材料表
• 机房蓄冰系统原理图
• 机房剖面图
• 机房管道布置平面
• 机房设备布置平面
• 地下层平面图
• 屋顶平面图

附件详情

稿件为浙江台州某办公楼蓄冷热机房工艺设计图纸；蓄冷供冷及蓄热供热机房设于地下室。该项目设计最大负荷为1153.7Kw。计算得冷水机组容量为732.4Kw，蓄冰提供490.7Kw……

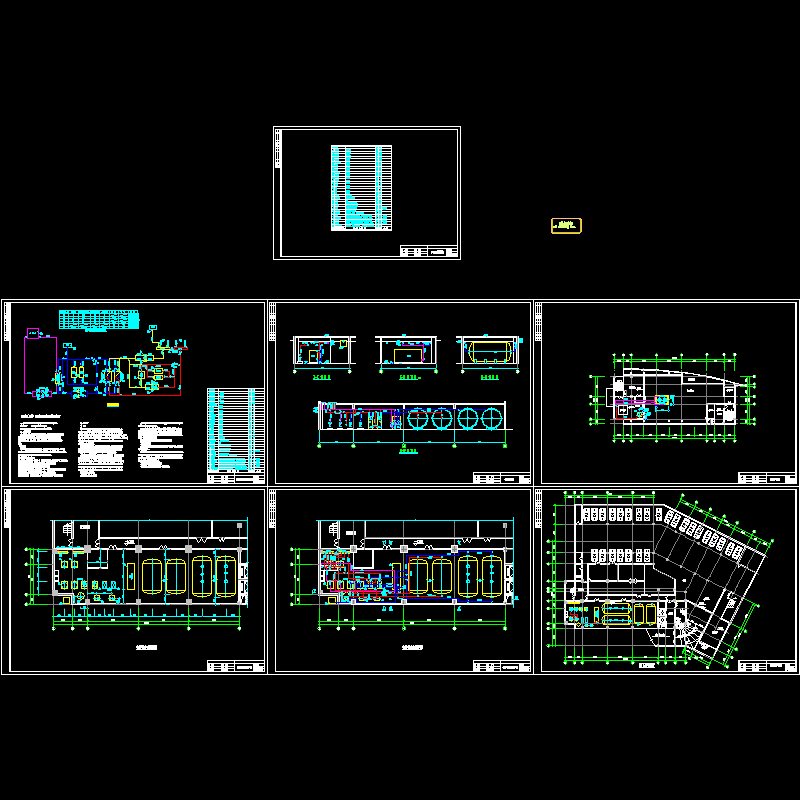

图纸共7张。
