一份一类高层商住楼给排水消防改造工程CAD施工图纸（气体灭火）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：19层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：29张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：泵房,厨房,卫生间
• 项目所在地：贵州

附件详情

• 给排水设计说明

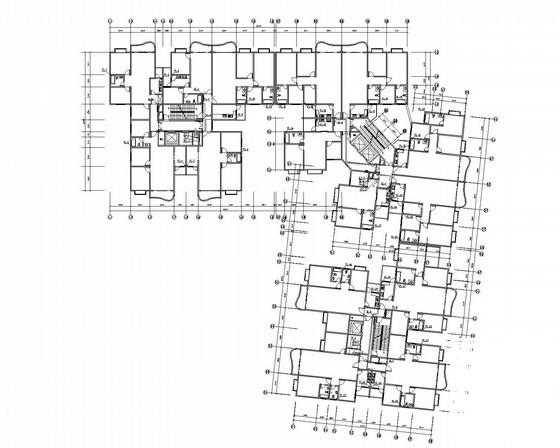

• 给排水平面图
• 厨卫大样图
• 生活污水排放系统图
• 生活给水系统图
• 消火栓给水系统图
• 自动喷淋给水系统图
• 泵房大样图

附件详情

该项目为高层商住楼，共19层，地下1层停车场，地上2层上商场，17层住宅。建筑高度61.8m属一类建筑。该项目设计内容包括给水系统、排水系统、消火栓系统、喷淋系统、气体灭火及灭火器设置。
，共29张。

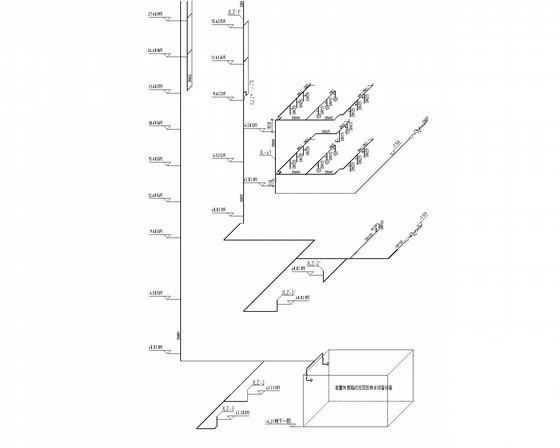

给水系统图

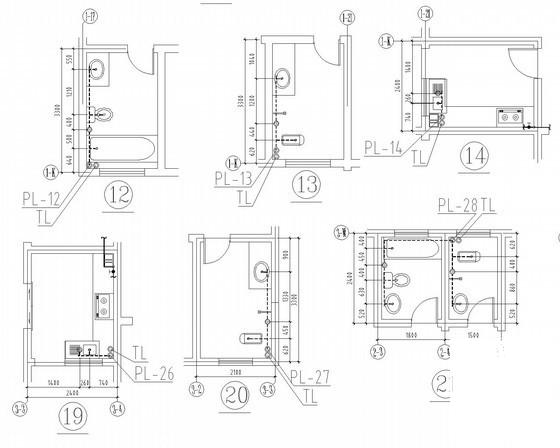

卫生间大样图

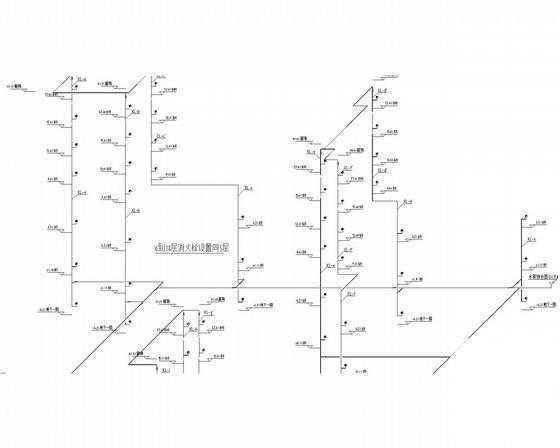

消火栓给水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 13:21:52上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
