一份一类高层住宅楼给排水消防CAD施工图纸（33层）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：12869.18平方米
• 建筑地上层数：33层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：9张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：分区供水
• 供水分区：四区以上
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20

附件详情

• 给排水设计总说明

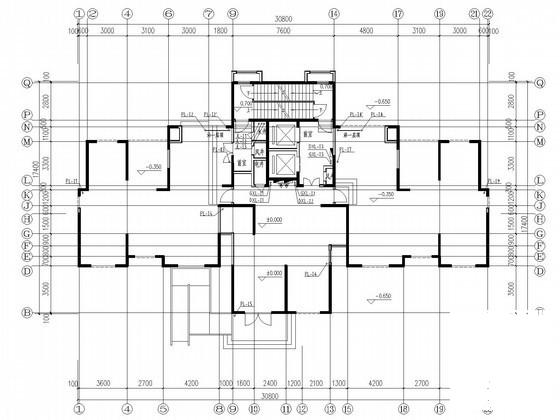

• 给排水平面图
• 户型给排水大样图
• 给水支管系统图
• 热水支管系统图
• 排水支管系统图
• 消火栓系统原理图
• 给水系统原理图
• 排水系统原理图

附件详情

该资料范围包括建筑物室内生活给水系统、生活排水系统、室内消火栓系统和建筑灭火器配置。该项目地上33层，地下1层，属于一类高层住宅，总建筑面积12869.18平方米，建筑总高度为99.3米
，共9张。

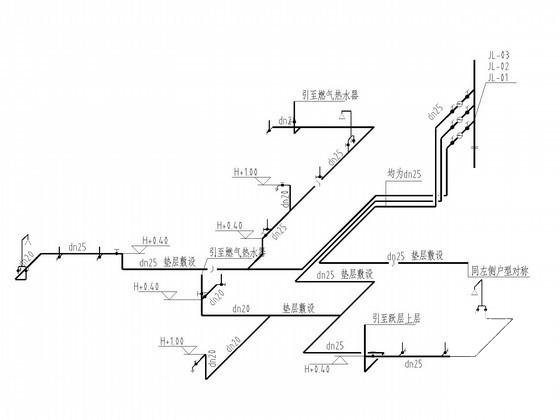

给水支管系统图

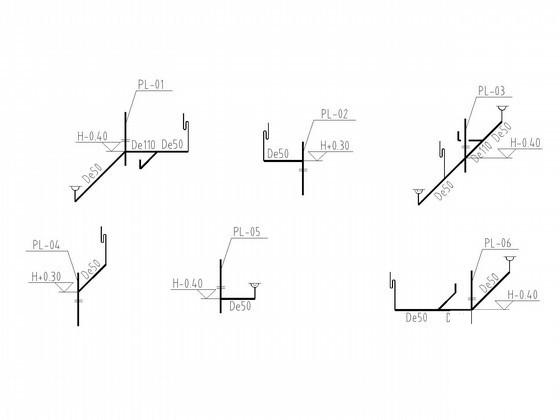

排水支管系统图

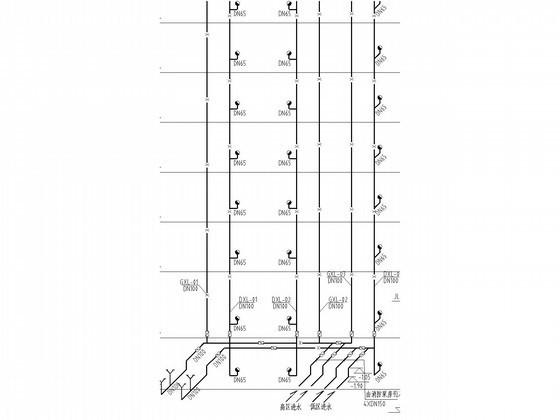

消火栓系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
